Разборка Powerex MH-C980
Здравствуйте, это частичная разборка PowerEX MH-C980. Оригинальный вентилятор был слишком шумным, поэтому я разобрал его, чтобы исследовать.
Шаг 1

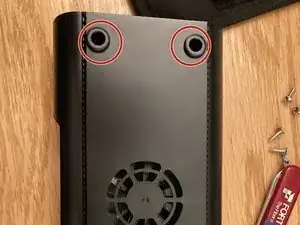

Удалите 4 резиновые ножки с клеем. Затем снимите 4 винта.
Шаг 2

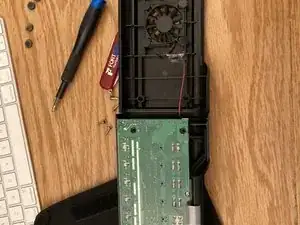

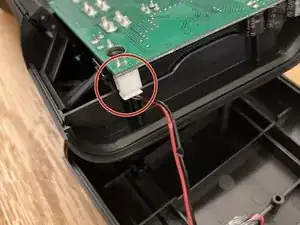

Снимите нижнюю пластиковую крышку. Она просто снимается, без защелок или клея. Отсоедините вентилятор от основной платы.
Шаг 3

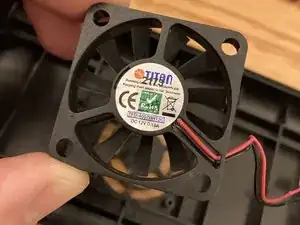

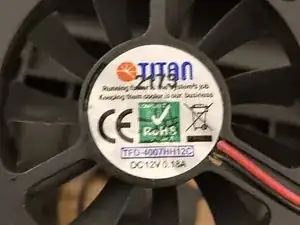

Удалите вентилятор, отрывая клейкую ленту от кабеля вентилятора. Затем снимите 4 наклейки для резинок, удерживающих вентилятор в нижней части корпуса. Затем потяните вентилятор наружу. Номер вентилятора — FD-4007HH12C. Производитель — Titan.
Вентилятор имеет размеры 40x40x7мм. Работает на 12В с током 0.18А. 2.16 ватт. Скорость 6500 об/мин. 7.68 CFM. 0.11 дюйма H2O. <28.7 шум (DBA).
Нет места для вентилятора высотой 10мм из-за электрических контактов, выходящих из нижней части платы. Единственным другим вентилятором, который может подойти, является вентилятор высотой 6мм от Orion Fans (номер OD4006-12HSS).
Зарядное устройство, похоже, работает нормально без установленного вентилятора, но компоненты и ваши аккумуляторы могут нагреваться сильнее, чем планировалось оригинальным производителем. (вентилятор был слишком шумным для меня).
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
