Замена динамика Venturer CR20
В этом руководстве Вы узнаете, как снять и установить динамик Вашего будильника. Процесс включает в себя снятие передней панели, затем извлечение платы с корпусной части и отсоединение сетевого кабеля. Далее снимается верхняя пластиковая часть с материнской платы, при этом не следует полностью разъединять их. Затем возьмите динамик в пластиковой рамке и аккуратно выведите его из посадочного места.
Шаг 1
На нижней части часов найдите и отвинтите единственный винт с крестовой шлицей 2 мм на дне корпуса.
Шаг 2
Приложив умеренное усилие, поместите отвёртку в зазор между передней панелью и корпусом часов (как показано) и оттолкните панель от корпуса.
Шаг 3
Крепко удерживайте внешнюю часть часов и плотно захватите внутреннюю плату, как показано, и вытащите плату из корпуса наружу.
Шаг 4
С помощью пальцев потяните разъём сетевого кабеля, выделенный на фото красным прямоугольником, строго вверх, чтобы отсоединить его от будильника.
Шаг 5
Как и ранее, потяните разъём динамика прямо вверх, чтобы вынуть его из материнской платы.
Шаг 6
Надавливая немного на каждую контактную точку (обозначено красными кружками), отсоедините дисплей от пластиковой рамки.
Шаг 7
Не разъединяйте пластик и материнскую плату слишком резко, иначе их будет трудно соединить обратно.
Переверните материнскую плату и нажмите на каждую из чёрных защёлок, чтобы отсоединить пластиковую рамку от материнской платы.
Аккуратно снимайте пластиковую рамку, остерегаясь полного разрыва соединения.
Шаг 8
Осторожно поднимите ручку настройки и отведите её вверх от материнской платы.
Шаг 9
Переверните материнскую плату и захватите пластиковую рамку.

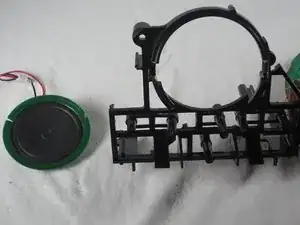

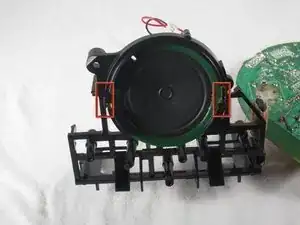

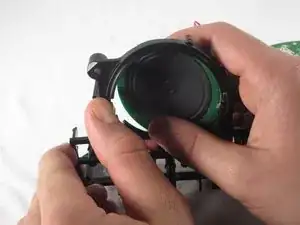

С небольшим усилием нажмите на пластиковые защёлки, оттянув их от себя, чтобы извлечь динамик из его пластикового посадочного места.
Заключение
Для сборки устройства выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
