Повторное подключение антенных разъемов Delphi MyFi XM2GO

Найдите большую кнопку на верхней части устройства.

Нажмите кнопку и сдвиньте крышку в сторону от кнопки.

Язычок для извлечения батареи может приподняться.

Возьмитесь за красный язычок и потяните вниз, чтобы разблокировать защёлку.

Выньте батарею.

Снимите четыре винта с нижней части устройства с помощью отвертки Torx T6.

Снимите крышку кнопки на задней части устройства, поддев её лопаткой или ногтем.

Снимите два винта под кнопкой с помощью отвертки Torx T6.

Снимите заднюю крышку.

Снимите кнопку питания, потянув её влево.

Снимите пластиковый разъём удлинителя антенны на правой стороне устройства.

Поднимите материнскую плату, чтобы извлечь её из устройства.

ЖК-экран и клавиатура подключаются к материнской плате только кабелями-ленточками. Они будут свисать при извлечении материнской платы.

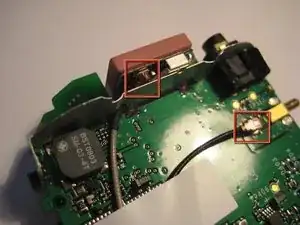

На первой фотографии видно соединение с чёрным кабелем, который соединяет внешний антенный разъём с внутренней платой (PCB) через U.FL-разъёмы. Разъёмы на концах кабеля обведены красным.

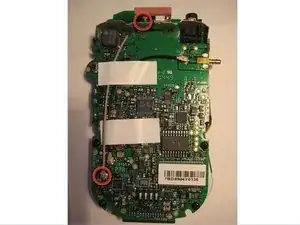

На второй фотографии видно соединение с серым кабелем, который соединяет внешний антенный разъём с внутренней платой (PCB) через U.FL-разъёмы. Разъёмы на концах кабеля обведены красным.

Эти антенные кабели может потребоваться заменить, если соединение со спутниковым сервисом XM прерывается.

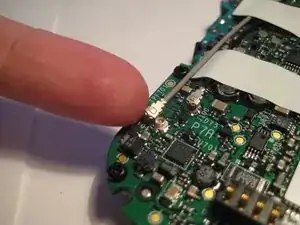

Чтобы снять, зацепите боковую часть разъёма ногтем и поднимите вверх, пока разъём не отскочит от платы.

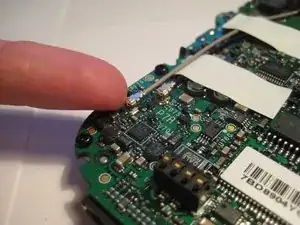

После того как U.FL-разъём ослаблен, расположите новый кабель с разъёмом по центру над соответствующим U.FL-разъёмом и сильно нажмите вниз.

ВНИМАНИЕ: Разъёмы хрупкие, поэтому при повторном подключении действуйте очень осторожно.

U.FL-антенные разъёмы должны быть закреплены и неподвижны, как показано на фотографиях.

Попробуйте сдвинуть их взад-вперёд на плате, чтобы убедиться, что они зафиксированы.

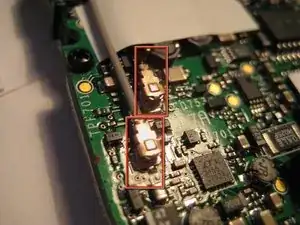

U.FL-антенные разъёмы на фотографиях показаны закреплёнными и выделены красными рамками.
