Замена материнской платы звуковой панели Polk MagniFi
Материнская плата любого электронного устройства должна заменяться только после того, как все способы устранения неполадок исчерпаны. Этот компонент чрезвычайно хрупкий и требует терпения для безопасного снятия. Тем не менее, материнскую плату было очень легко снять, и это можно сделать в одиночку, хотя мы рекомендуем попросить друга помочь для большего спокойствия.
Шаг 1

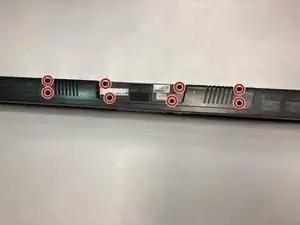

Сначала удалите 8 винтов, расположенных на задней панели звуковой панели. Их можно удалить с помощью отвертки iFixit с крестовой насадкой размером J1.
Крышка поднимется, но под ней будут провода, которые необходимо открутить.
8 винтов на задней крышке, а также винты, которые будут удалены в следующих шагах, имеют одинаковую длину (примерно 1 сантиметр). Обратите внимание на все винты, но не переживайте, если они перепутаются.
Шаг 2

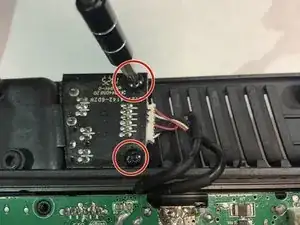

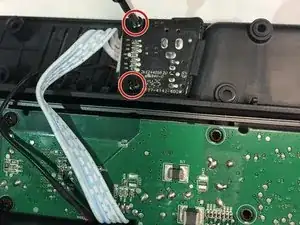

Удалите два винта с помощью отвертки Phillips #1. Как только они будут откручены, панели будут свободно висеть, обеспечивая неограниченный доступ к материнской плате.
Шаг 3

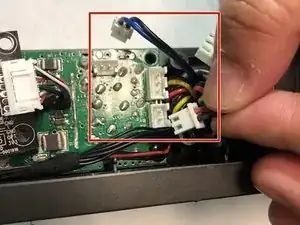

Удалите три комплекта проводов, подключенных к материнской плате (изображение 1). Эти провода снимаются путем крепкого захвата основания провода и прямого вытягивания вверх.

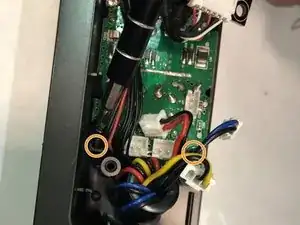

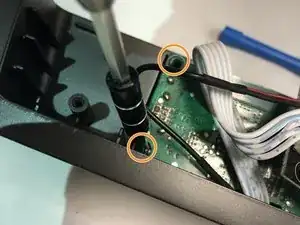

Открутите и удалите четыре винта (по два с каждой стороны), чтобы освободить материнскую плату от остальной части звуковой панели (изображения 2 и 3).
Шаг 4

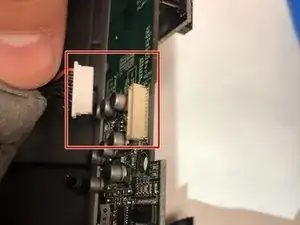

Теперь, когда звуковая панель откручена, осторожно поднимите материнскую плату и снимите провод, прикрепленный к ее нижней стороне. Для этого крепко захватите провода у основания (изображение 1) и потяните их прямо вверх.

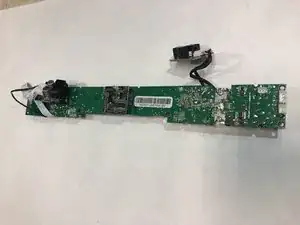

Материнская плата теперь полностью отсоединена.
Этот компонент хрупкий, и этот шаг необходимо выполнять осторожно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
