Замена внутренней AM-антенны радиоприёмника Eton FRX3

Потяните пластиковую защёлку на крышке отсека для батарей, чтобы ослабить её, затем снимите крышку.

Отсоедините провода батарейного блока от устройства и извлеките батарейный блок.

На нижней части передней панели корпуса устройства находятся два винта T10. Используйте отвертку Torx T10, чтобы выкрутить эти два винта.

Держа отвертку T10, снимите два винта T10 на задней части корпуса устройства.

Удалите два винта Phillips #00, расположенные в центре задней части устройства.

Вам понадобится отвертка с тонким стержнем или шестигранная насадка «female», находящаяся в наборе iFixit на 54 бита, чтобы увеличить длину биты Phillips #00.

На нижней части корпуса устройства находятся две резиновые ножки. Подденьте резиновые ножки и снимите их с корпуса.

Старайтесь сохранить клейкую поверхность на резиновых ножках как можно более чистой, чтобы обеспечить их повторное приклеивание при сборке.

Разделите две половины корпуса устройства.

Будьте осторожны при разделении половин корпуса. Три кабеля соединяют компоненты устройства с платой. Отсоедините эти кабели, чтобы разъединить половины корпуса.

Отсоедините разъём от материнской платы, как показано на изображении.

Удалите два винта Phillips #0 длиной 1 см, которые крепят панель настройки к материнской плате.

Осторожно поднимите циферблат вверх, чтобы снять его.

Удалите шесть винтов Phillips #0 длиной 1 см, которые крепят материнскую плату к корпусу.

Отсоедините все компонентные разъёмы от материнской платы.

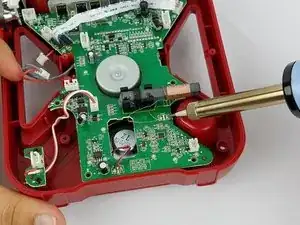

Распаяйте два провода, которые соединяют динамик с материнской платой.

Осторожно поднимите материнскую плату вверх, чтобы извлечь её из устройства.

На задней стороне материнской платы снимите два винта Philips #0.

Переверните плату. Припаяйте два тонких провода от AM-антенны, которые припаяны к плате.

Аккуратно вытяните AM-антенну прямо вверх из её посадочного места, чтобы извлечь её из платы.
