Замена экрана LCD в плеере Sony Walkman NWZ-S764

Открутите два чёрных винта Phillips длиной 6,4 мм с задней панели устройства.

При помощи пластикового инструмента для вскрытия пройдитесь по краям устройства, аккуратно отсоединяя переднюю панель.

Открутите два винта Phillips длиной 2,8 мм, расположенных с обеих сторон устройства в верхней части.

Аккуратно отогните верхнюю часть от корпуса устройства.

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку модуля Bluetooth.

Будьте осторожны: поднимайте именно фиксирующую защёлку, а не сам разъём.

Открутите два серебристых винта Phillips длиной 1,8 мм на модуле Bluetooth.

Поднимите и извлеките модуль Bluetooth.

Для доступа к выделенному винту необходимо сначала снять ленточный кабель.

Открутите два серебристых винта Phillips длиной 2,8 мм по бокам рамы.

Два винта длиной 2,8 мм находятся с каждой стороны устройства.

Вставьте пластиковый инструмент для вскрытия между нижней частью корпуса и материнской платой.

Отогните узел и поднимите его вверх от корпуса.

Снимите жёлкую ленту с аккумулятора и модуля управления громкостью.

Ленту необходимо сохранить для повторной установки.

Воспользуйтесь инструментом для вскрытия, чтобы поддеть модуль управления громкостью снизу.

Модуль приклеен, чрезмерное усилие может повредить или деформировать его.

Снимите ленту с экрана ЭМП и корпуса ЖК-дисплея.

Поднимите ленточный кабель регулировки громкости.

Вставьте пластиковый инструмент для вскрытия под аккумулятор и приподнимите его, чтобы извлечь.

Аккумулятор приклеен, чрезмерное усилие может повредить корпус аккумулятора.

Аккумулятор припаян к материнской плате, будьте осторожны, чтобы не повредить провода.

Снимите чёрную экранирующую ленту над жёстким диском.

Отклейте пенополиуретановую накладку от жёсткого диска.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить чип ЭМП от материнской платы.

Жёсткий диск припаян к устройству. Не прилагайте чрезмерного усилия к жёсткому диску.

Снимите пластиковую скобу, нажав на неё большим пальцем вверх, чтобы открыть разъём дисплея.

Используйте плоский конец лопатки, чтобы поднять фиксирующую защёлку модуля разъёма наушников.

Отогните ленточный кабель разъёма наушников и удалите серебристый винт Phillips длиной 1,8 мм.

Снимите корпус микрофона, нажав на него вверх и внутрь.

Извлеките разъём для наушников и нижнюю часть корпуса.

Используйте инструмент для вскрытия, чтобы отключить ленточный кабель ЖК-дисплея.

Поднимите ленточный кабель ЖК-дисплея и удалите два серебристых винта Phillips длиной 1,8 мм.

Отогните материнскую плату от рамы большим пальцем, чтобы извлечь её из устройства.

Протяните модуль управления громкостью через отверстие в раме.

Если Вы используете магнитный держатель для винтов или другую магнитную поверхность, не размещайте жёсткий диск на магните и вблизи него.

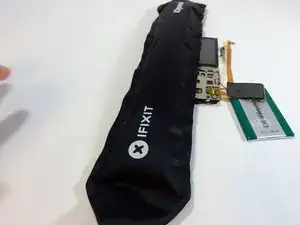

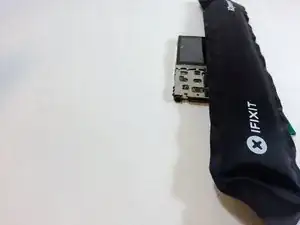

Чтобы снять крышку ЖК-дисплея, сначала размягчите клей с помощью инструмента iOpener.

Более подробные инструкции по использованию iOpener смотрите в Руководстве по использованию iOpener

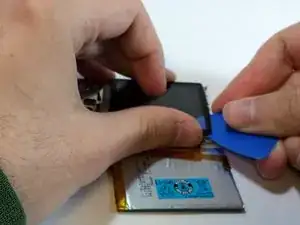

Аккуратно введите клиновый инструмент iOpener под край крышки ЖК-дисплея, чтобы отделить её от устройства.

Протяните клин вдоль всех краёв крышки.

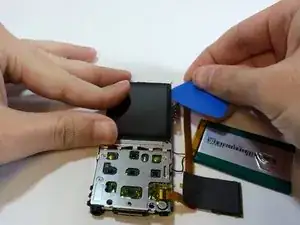

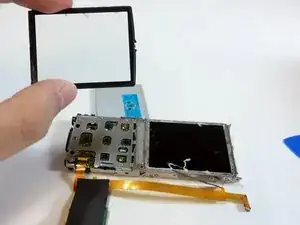

Когда весь клей будет разрушен, потяните крышку вверх, чтобы снять её.

Для этого шага также подойдёт плоская сторона лопатки

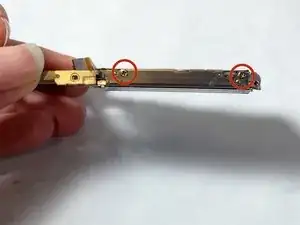

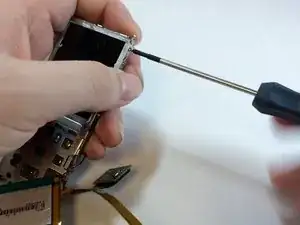

Открутите два винта Phillips длиной 1,8 мм с обеих сторон рамы.

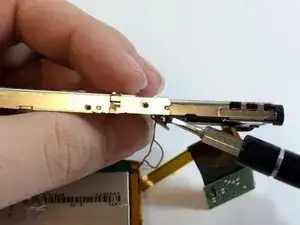

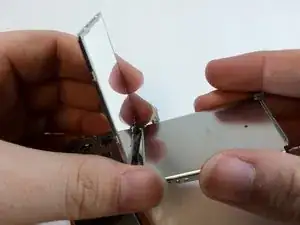

Используйте прочный инструмент для поддевания, чтобы отогнуть металлические скобы от устройства. Вам нужно слегка согнуть металл, чтобы освободить его из углублений.

Для отделения рамы потребуется небольшое усилие. Не сгибайте скобы слишком сильно, чтобы их можно было установить обратно.

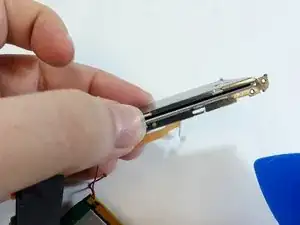

После отделения потяните внутреннюю раму с ЖК-дисплеем в сторону от скоб.

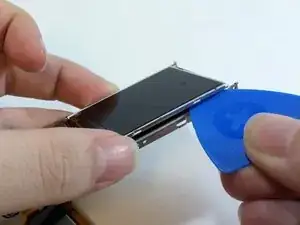

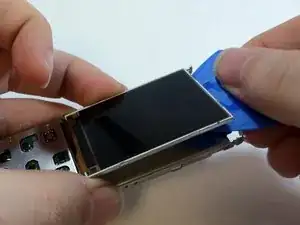

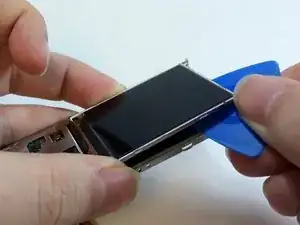

Заведите раскрывающий инструмент под ЖК-дисплей, чтобы отделить его от остальной части устройства.

Для этого шага также подойдёт инструмент для поддевания.

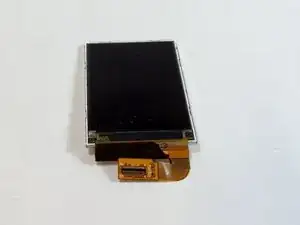

Поднимите ЖК-дисплей с рамы, чтобы извлечь его из устройства.
