Sony Walkman NWZ-S764 Замена аккумулятора

Удалите два чёрных винта Phillips 6,4 мм с задней стороны устройства.

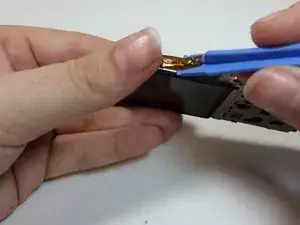

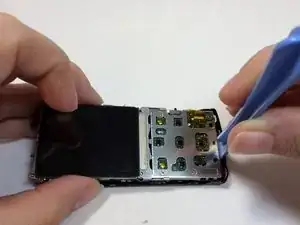

Используя пластиковый инструмент для вскрытия, продвигайтесь по краям устройства, аккуратно отщелкивая переднюю панель.

Снимите два винта Phillips 2,8 мм, расположенные по обеим сторонам устройства в верхней части.

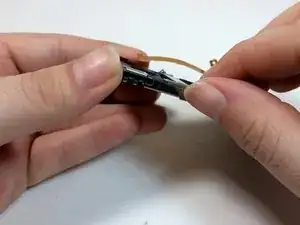

Осторожно оттяните верхнюю часть от корпуса устройства.

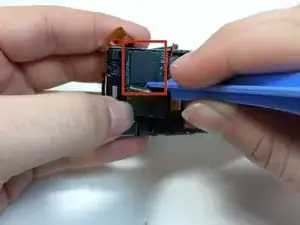

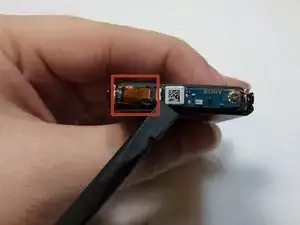

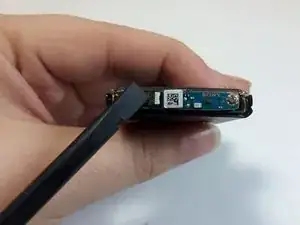

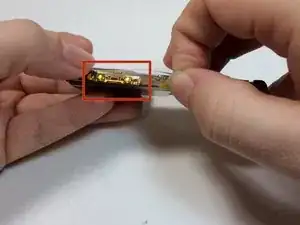

Используйте плоский конец лопатки, чтобы отогнуть фиксирующий язычок модуля Bluetooth.

Убедитесь, что вы поднимаете фиксирующий язычок, а не сам разъём.

Снимите два серебристых винта Phillips 1,8 мм на модуле Bluetooth.

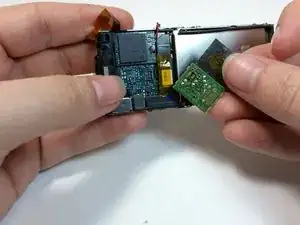

Поднимите и удалите модуль Bluetooth.

Лентовый кабель должен быть сначала отсоединён, чтобы получить доступ к отмеченному винту.

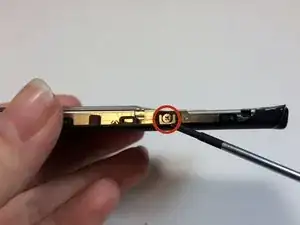

Снимите два серебристых винта Phillips 2,8 мм по бокам рамы.

Два винта 2,8 мм расположены с каждой стороны устройства.

Вставьте пластиковый инструмент для поддевания между низом корпуса и платой.

Отожмите сборку и поднимите её из корпуса.

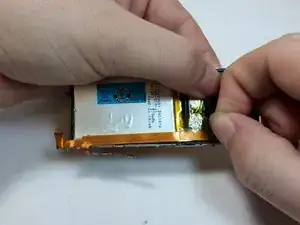

Снимите жёлтую ленту с аккумулятора и модуля регулировки громкости.

Сохраните ленту для повторной сборки.

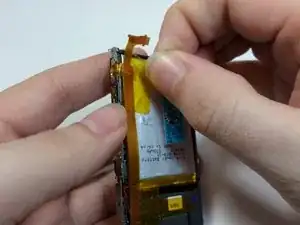

Используйте инструмент для поддевания, чтобы поддеть модуль регулировки громкости.

Этот модуль приклеен; чрезмерное усилие может повредить или деформировать модуль.

Снимите ленту с экрана ЭМИ и корпуса ЖК-дисплея.

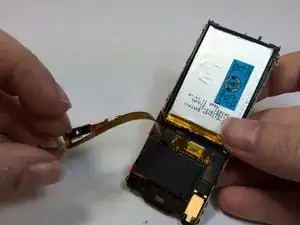

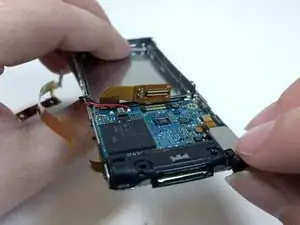

Поднимите лентовый кабель регулировки громкости.

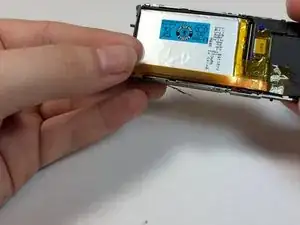

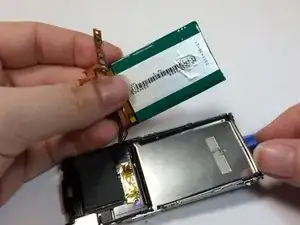

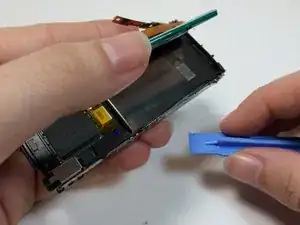

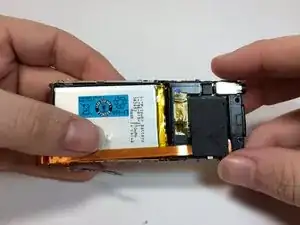

Вставьте пластиковый инструмент под аккумулятор и поднимите его, чтобы извлечь.

Аккумулятор приклеен; чрезмерное усилие может повредить корпус аккумулятора.

Аккумулятор припаян к плате, следует избегать сильного натяжения проводов.

Снимите чёрную защитную ленту над жёстким диском.

Отделите поролоновую накладку от жёсткого диска.

Используйте пластиковый инструмент для снятия чипа ЭМИ с платы.

Жёсткий диск припаян к устройству. Будьте осторожны, не тяните слишком сильно за диск.

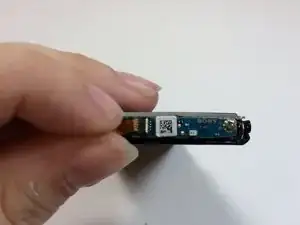

Снимите пластиковый фиксатор, поджав его большим пальцем, чтобы открыть доступ к соединению дисплея.

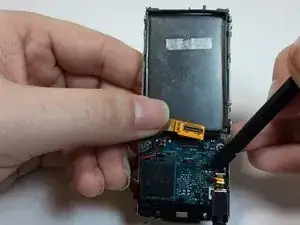

Используйте плоский конец лопатки, чтобы отогнуть фиксирующий язычок на модуле аудиоразъёма.

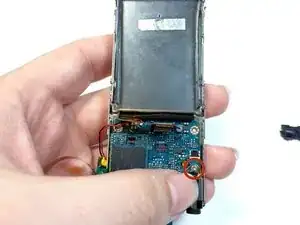

Отогните ленту аудиоразъёма и снимите серебристый винт Phillips 1,8 мм.

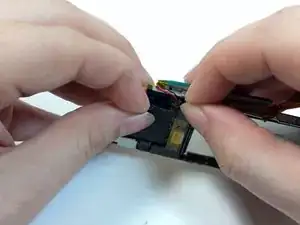

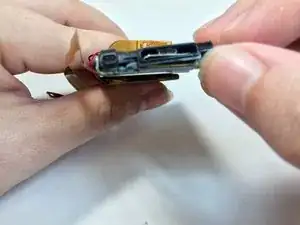

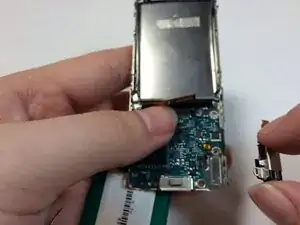

Снимите корпус микрофона, поджав и оттянув вовнутрь.

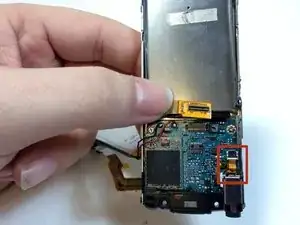

Снимите разъём наушников и нижнюю крышку корпуса.

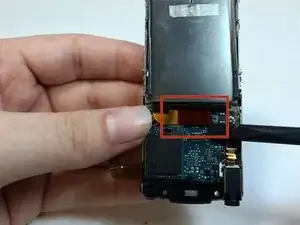

Используйте инструмент для поддевания, чтобы снять лентовый кабель ЖК-дисплея.

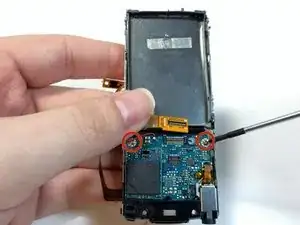

Поднимите лентовый кабель ЖК-дисплея и снимите два серебристых винта Phillips 1,8 мм.

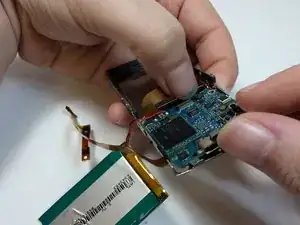

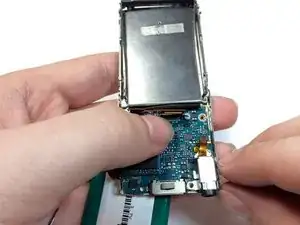

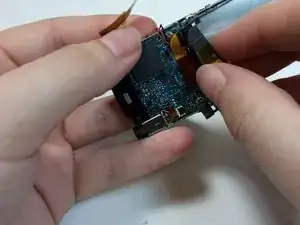

Поднимите плату от рамки большим пальцем, чтобы вынуть её из устройства.

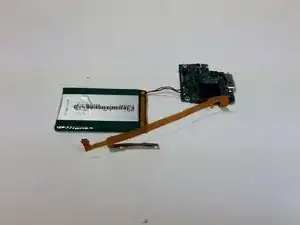

Протяните модуль регулировки громкости через отверстие в рамке.

Если вы используете магнитный коврик или другую магнитную поверхность для хранения винтов, не размещайте жёсткий диск на магнитe и рядом с ним.

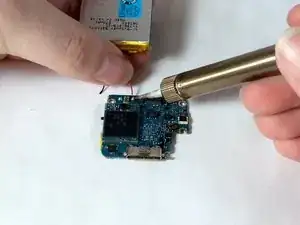

На этом этапе потребуется выпаять существующие контакты и припаять новую батарею на место. Пожалуйста, обратитесь к руководству iFixIt по пайке. Как паять и выпаивать соединения
