Замена динамика Amazon Echo Show 8 3-го поколения

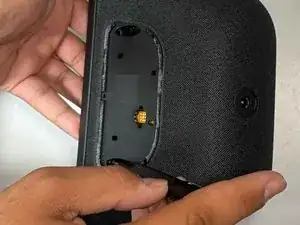

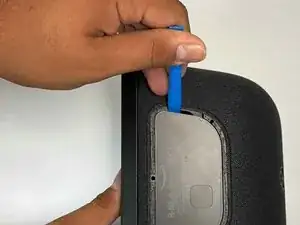

Используйте инструмент для поддевания, чтобы снять резиновую ножку внизу.

Она закреплена на клее и отойдёт при мягком поддевании.

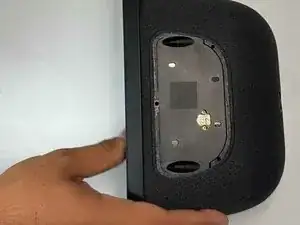

Используйте медиатор для вскрытия, чтобы снять крышку винта.

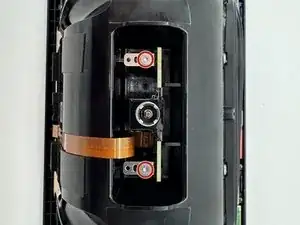

Используйте отвертку Torx TR8, чтобы выкрутить два винта длиной 2 см.

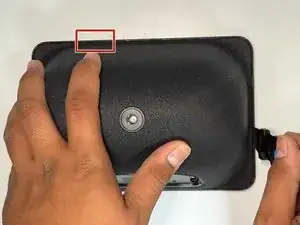

Вставьте лезвие в зазор между дисплеем и корпусом.

Подденьте по периметру, пока задняя крышка не отстегнется.

Будьте осторожны, чтобы не повредить ленточный кабель в верхнем левом углу экрана.

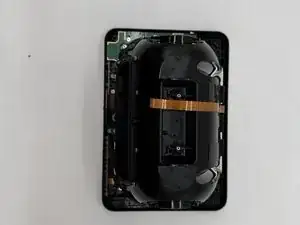

Снимите заднюю крышку.

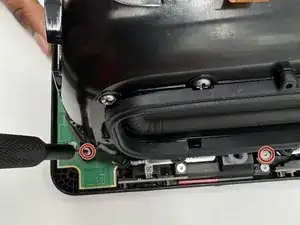

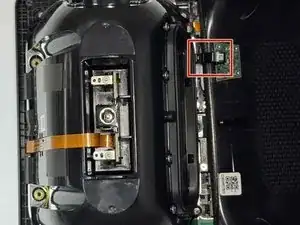

Используйте отвертку Torx TR6, чтобы выкрутить два винта 5 мм, крепящие плату питания.

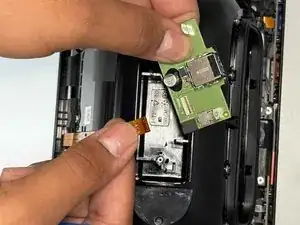

Осторожно поднимите плату, не натягивая ленточный кабель.

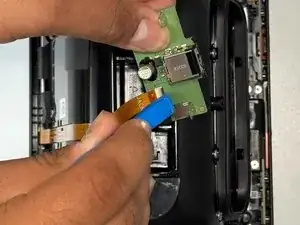

С помощью инструмента для вскрытия аккуратно отведите вверх чёрную защёлку ZIF, фиксирующую ленточный кабель.

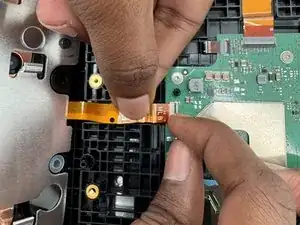

Отключите ленточный кабель.

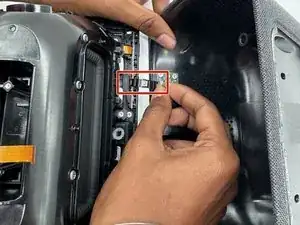

Осторожно наклоните корпус в сторону верхней части устройства и отсоедините ленточный кабель от платы на корпусе.

Не наклоняйте кабель слишком сильно, иначе можно повредить ленточный кабель или разъём.

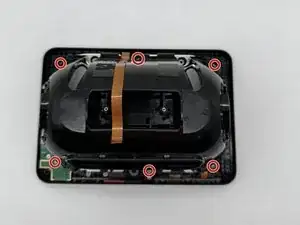

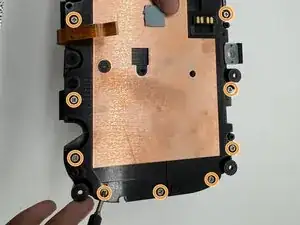

Используйте отвертку TR6, чтобы выкрутить шесть винтов 7 мм, расположенных вокруг узла динамика.

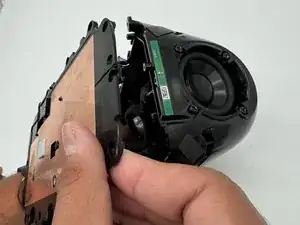

Осторожно наклоните узел динамика в сторону ленточного кабеля.

Ленточный кабель хрупкий и может быть повреждён при другом способе перемещения.

Откиньте чёрную защёлку на разъёме в сторону кабеля и аккуратно потяните.

Не применяйте чрезмерную силу при откидывании защёлки, она может сломаться и кабель перестанет нормально подключаться.

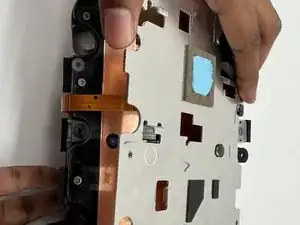

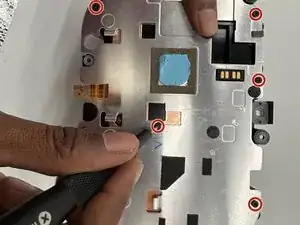

Используйте отвертку Torx TR6, чтобы выкрутить восемь винтов 9 мм, удерживающих металлическую скобу.

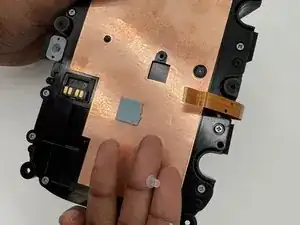

Осторожно снимите металлическую скобу.

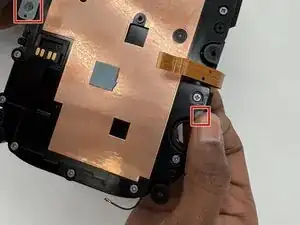

Снимите 2 резиновые заглушки.

Выверните все 14 винтов с помощью крестовой отвертки Phillips #1.

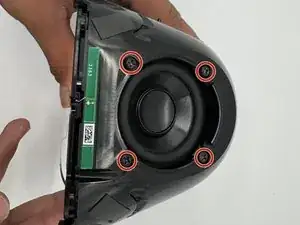

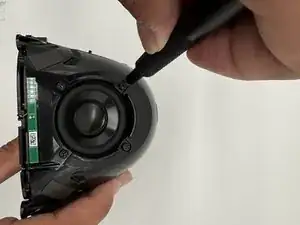

Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта длиной 1.3 см, удерживающие каждый динамик.

Осторожно потяните пластиковую пластину в сторону антенны.

Там есть небольшой антенный кабель, который легко оторвать от паяного соединения, поэтому поднимайте осторожно.

Сторона корпуса с длинной стороны содержит 8 винтов, но за ней нет динамика, поэтому их снимать не нужно.

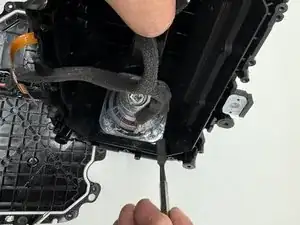

Подденьте динамики из корпуса лопаткой.

Динамики подключены к пружинному контактному разъёму, который закреплён в чёрном пластике промышленным горячим клеем, поэтому хотя можно нагреть клей для его снятия, пластик может расплавиться и/или деформироваться, поэтому мы не рекомендуем это.
