Замена платы ввода/вывода Eton FRX3

Потяните пластиковую выступающую язычок крышки отсека аккумулятора, чтобы его ослабить, затем снимите панель.

Отключите провода батарейного блока от устройства и извлеките батарейный блок.

На нижней части передней панели корпуса устройства расположены два винта T10. С помощью отвертки Torx T10 выкрутите эти два винта.

Держась за отвертку T10, выкрутите два винта T10 на задней части корпуса устройства.

Удалите два винта Phillips #00, расположенные в центре задней части устройства.

Вам потребуется использовать отвертку с тонким стержнем или женский шестигранный бит, который входит в набор iFixit на 54 бита, чтобы удлинить досягаемость бита Phillips #00.

На нижней части корпуса устройства находятся две резиновые ножки. Подденьте и снимите резиновые ножки с корпуса.

Старайтесь сохранять клейкую поверхность на резиновых ножках как можно более чистой, чтобы обеспечить их повторное прикрепление при сборке.

Раздвиньте две половины корпуса устройства.

Будьте осторожны при разъединении половин корпуса. К материнской плате подключены три кабеля, соединяющие компоненты устройства. Отключите эти кабели, чтобы полностью разделить обе половины корпуса.

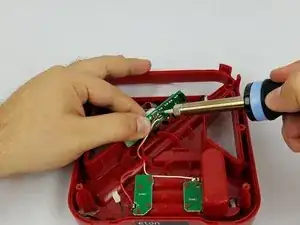

Отпаять красный и белый провода, где запасные батареи подключены к плате ввода/вывода.

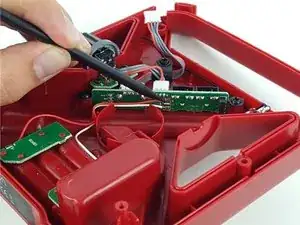

Над платой ввода/вывода имеется небольшой зажим, фиксирующий провод к материнской плате. Снимите винт Philips #1 и поднимите зажим.

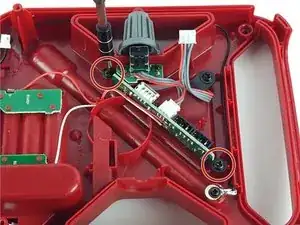

Удалите два винта Philips #1, которые крепят плату ввода/вывода к корпусу.

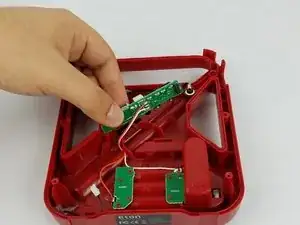

Осторожно поднимите плату ввода/вывода строго вверх, чтобы извлечь её.
