Замена динамомашины Eton FRX3

Потяните за пластиковую застежку на панели отсека аккумулятора, чтобы ослабить ее, затем снимите панель.

Отсоедините провода аккумуляторного блока от устройства и извлеките аккумуляторный блок.

На нижней части корпуса устройства расположены два винта T10. Используйте отвертку Torx T10, чтобы вывернуть эти два винта.

Используя отвертку T10, выверните два винта T10 на задней части корпуса устройства.

Выверните два винта Phillips #00, расположенные в центре задней части устройства.

Вам потребуется использовать отвертку с тонким стержнем или насадку с шестигранным углублением из набора iFixit на 54 биты, чтобы увеличить вылет биты Phillips #00.

На нижней части корпуса устройства есть две резиновые ножки. Подденьте и снимите резиновые ножки с корпуса.

Старайтесь максимально сохранить клейкий слой на ножках чистым, чтобы обеспечить возможность их повторной установки при сборке.

Разъедините две половины корпуса устройства.

Будьте осторожны при разъединении половин корпуса. Три кабеля соединяют компоненты устройства с материнской платой. Отсоедините эти кабели, чтобы разделить две половины корпуса устройства.

Отсоедините разъем от материнской платы, как показано на изображении.

Выверните два винта Phillips #0 длиной 1 см, которые крепят панель шкалы настройки к материнской плате.

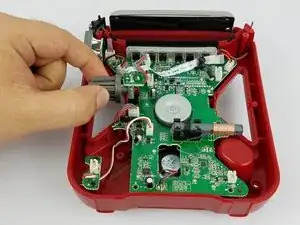

Аккуратно поднимите шкалу вверх, чтобы снять ее.

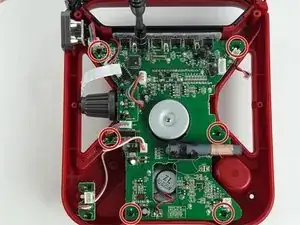

Выверните шесть винтов Phillips #0 длиной 1 см, которые крепят материнскую плату к корпусу.

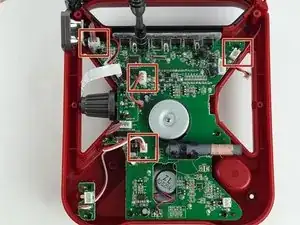

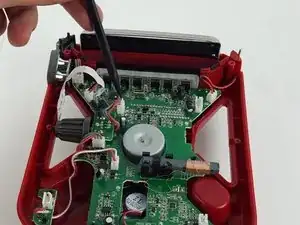

Отсоедините все разъемы компонентов от материнской платы.

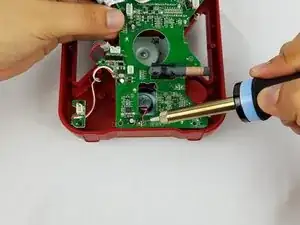

Отпаяйте два провода, соединяющие динамик с материнской платой.

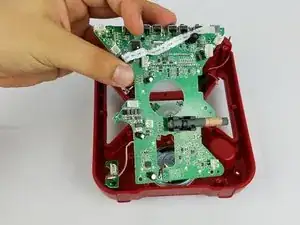

Аккуратно поднимите материнскую плату вверх, чтобы извлечь ее из устройства.

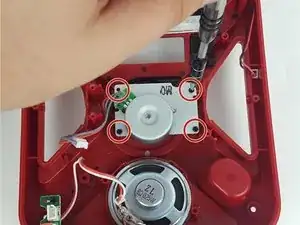

Выверните четыре винта Phillips #00, крепящие динамомашину к корпусу.

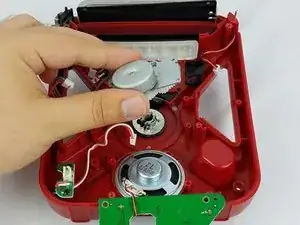

Аккуратно потяните динамомашину прямо вверх, чтобы извлечь ее.

Шестерни и их посадочные места на динамомашине покрыты смазкой. Старайтесь не касаться посадочных мест шестерен, чтобы сохранить новую смазку как можно дольше!
