Замена сборки дисплея Amazon Echo Show 8 3-го поколения

Используйте инструмент для поддевания, чтобы снять резиновую ножку внизу.

Она закреплена клеем и поддаётся при аккуратном поддевании.

Используйте медиатор для вскрытия, чтобы снять крышку со винта.

Используйте отвертку Torx TR8, чтобы выкрутить два винта длиной 2 см.

Вставьте лом в зазор между дисплеем и корпусом.

Подденьте по периметру, пока задняя крышка не отщёлкнется.

Будьте осторожны, чтобы не повредить ленточный кабель в верхнем левом углу экрана.

Снимите заднюю крышку.

Используйте отвертку Torx TR6, чтобы удалить два винта длиной 5 мм, удерживающие плату питания.

Осторожно приподнимите плату, не натягивая ленточный кабель.

С помощью монтажного инструмента аккуратно отогните чёрный фиксатор ZIF, удерживающий ленточный кабель.

Отключите ленточный кабель.

Аккуратно наклоните корпус в сторону верхней части устройства и отсоедините ленточный кабель от платы на корпусе.

Не наклоняйте кабель слишком сильно, чтобы не повредить ленточный кабель или разъём.

Используйте отвертку TR6, чтобы выкрутить шесть винтов длиной 7 мм, расположенных вокруг сборки динамика.

Аккуратно наклоните сборку динамика в сторону ленточного кабеля.

Ленточный кабель хрупкий и может быть повреждён при неправильном перемещении.

Отогните чёрную защёлку на разъёме в сторону кабеля и аккуратно потяните.

Не прикладывайте чрезмерную силу при подъёме защёлки, она может сломаться, и кабель перестанет корректно соединяться.

Используйте отвертку TR6 Torx, чтобы выкрутить восемь винтов длиной 9 мм, удерживающих металлический кронштейн.

Осторожно снимите металлический кронштейн.

Снимите 2 резиновых заглушки.

Удалите все 14 винтов крестовой отвёрткой Phillips #1.

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить четыре винта длиной 1,3 см, крепящие каждый динамик.

Аккуратно потяните пластиковую пластину в сторону антенного кабеля.

Там есть небольшой антенный кабель, который легко оторвать от паяного соединения, поэтому поднимайте осторожно.

На длинной стороне корпуса находятся 8 винтов, но за ними нет динамика, поэтому их удалять не нужно.

Подденьте динамики в корпусе лопаткой.

Динамики подключены к пружинному контактному разъёму, который приклеен к чёрному пластику промышленным термоклеем; вы можете нагреть клей для удаления, но пластик может расплавиться или деформироваться, поэтому мы не рекомендуем этого.

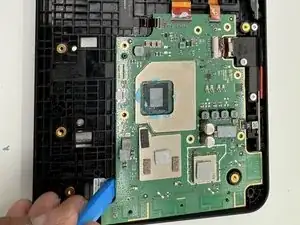

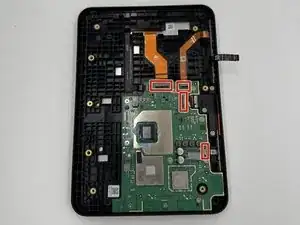

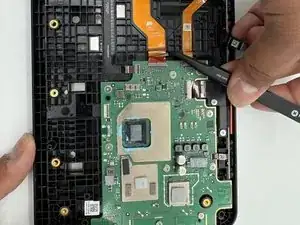

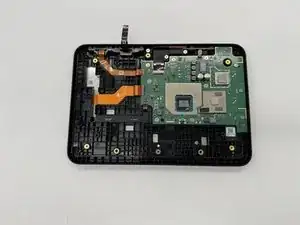

Используйте монтажный инструмент, чтобы отогнуть чёрные фиксаторы ZIF, которые удерживают четыре ленточных кабеля.

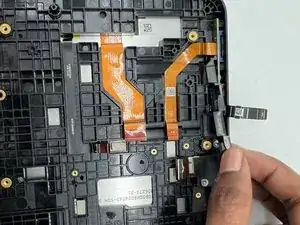

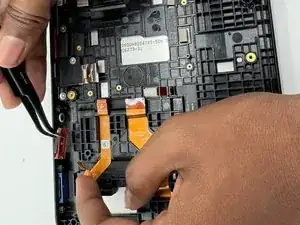

Используйте изогнутые пинцеты, чтобы отсоединить все ленточные кабели от их разъёмов на плате.

Ленточные кабели хрупкие; тяните осторожно.

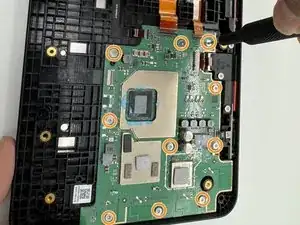

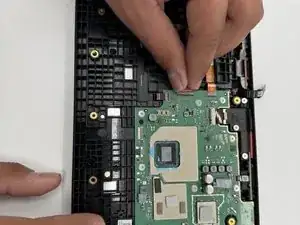

Удалите все 10 винтов длиной 5 мм на материнской плате, используя отвертку TR6 Torx.

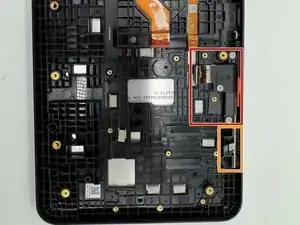

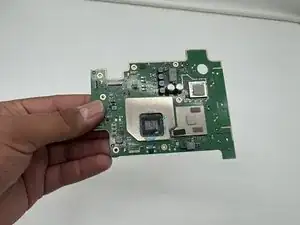

Удалите три винта длиной 6 мм, которые закрепляют плату, используя отвертку TR4 Torx.

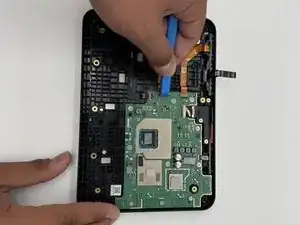

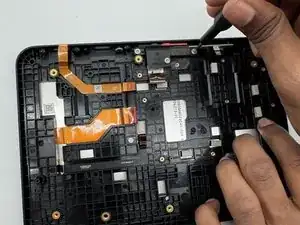

Используйте монтажный инструмент, чтобы отогнуть чёрный фиксатор ZIF, удерживающий ленточный кабель.

Обращайтесь с ленточным кабелем аккуратно.

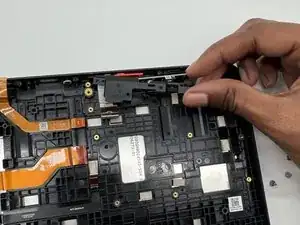

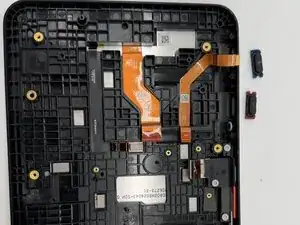

Используйте пинцет, чтобы вынуть обе кнопки из корпуса.

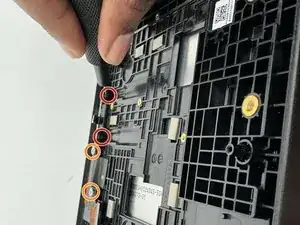

Удалите три винта длиной 6 мм отверткой TR4 Torx; снимите верхние кнопки.

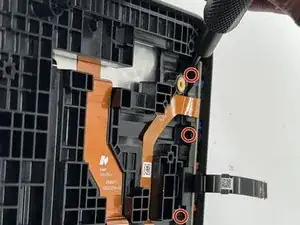

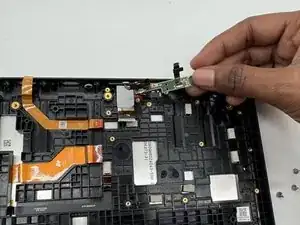

Удалите два винта длиной 7 мм отверткой TR6 Torx; снимите камеру.

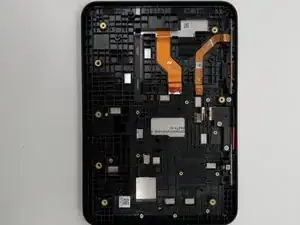

Снимите пластиковую крышку.

Снимите кнопку и камеру.
