Замена сборки материнской платы Eton FRX3

Потяните пластиковую защёлку на крышке отсека батарей, чтобы ослабить её, затем снимите панель.

Отсоедините провода аккумуляторного блока от устройства и извлеките аккумуляторный блок.

Используйте биту T10 из набора iFixit Bit Driver Kit или аналогичный инструмент, чтобы открутить два 22 мм шестигранных винта на передней панели устройства.

Снимите два 22 мм шестигранных винта на верхней задней части устройства.

Используйте длинную тонкую отвертку, чтобы добраться до двух втопленных в корпус устройства 10 мм винтов с крестообразной насадкой Phillips #00 и выкрутить их.

Если вы используете 54-битный набор, муфту для шестигранных бит можно использовать, чтобы удлинить доступ для биты Phillips #00.

На днище устройства находятся две резиновые ножки. С помощью синего пластикового инструмента для вскрытия подденьте их и тяните прямо вверх, чтобы снять.

Лучше положить их липкой стороной вниз во время работы, поскольку при повторной сборке вы захотите сохранить как можно больше липкости.

Разделите две половины корпуса устройства по шву.

Три компонента в задней половине препятствуют полной разборке устройства — просто отключите эти соединения, как показано на изображении.

Отсоедините разъёмное соединение от материнской платы, как показано на изображении.

Снимите два винта 1 см с крестообразной насадкой Phillips #0, которые крепят панель настройки к материнской плате.

Осторожно поднимите регулятор вверх, чтобы снять его.

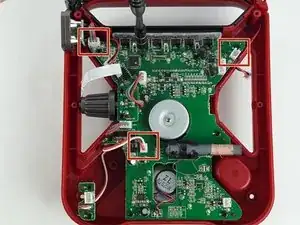

Отсоедините все компонентные разъёмы от материнской платы, как показано на изображении.

Снимите шесть винтов 1 см с крестообразной насадкой Phillips #0, которые закрепляют материнскую плату в корпусе.

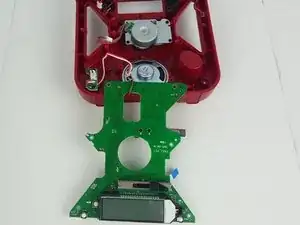

Перегните материнскую плату через дно корпуса устройства.

Будьте осторожны, чтобы не повредить провода, идущие к динамику.
