Замена DVD-привода портативного DVD-плеера Toshiba SD-P1700
Используйте это руководство для замены DVD-привода в портативном DVD-плеере Toshiba. Убедитесь, что плеер выключен и не подключён к источнику питания.
Шаг 1

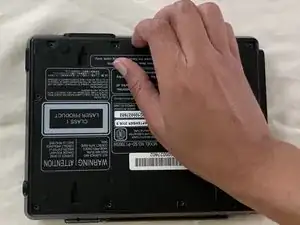

Переверните DVD-плеер корпусом вниз.
Сдвиньте фиксатор в сторону.
Сдвиньте аккумуляторный блок в сторону фиксатора и снимите его с задней крышки.
Шаг 2

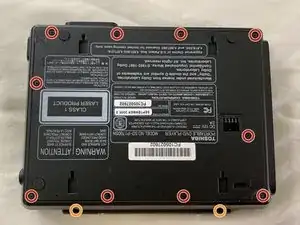

Удалите следующие двенадцать винтов:
Десять винтов Phillips #00, длиной 7 мм
Два винта Phillips #00, длиной 8 мм
Шаг 3
С помощью пальцев оттяните заднюю крышку от корпуса плеера.
Снимите заднюю крышку.
Шаг 4

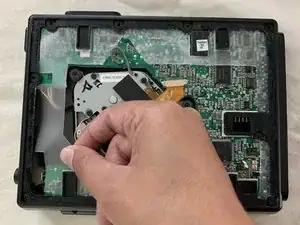

С помощью пальцев снимите пластиковую пленку.
Шаг 5

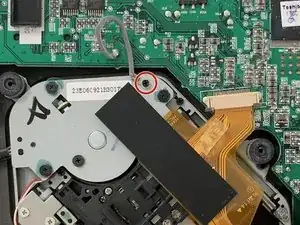

Удалите следующий винт:
Один винт Phillips #00, длиной 2 мм
Отсоедините серый провод.
Шаг 6

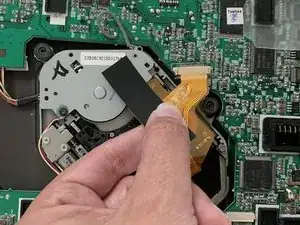

Отключите ленточный кабель, потянув его прямо из разъёма.
Шаг 7

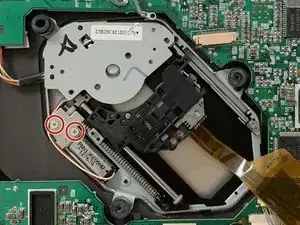

Удалите следующие пять винтов:
Три винта Phillips #00, длиной 4 мм
Два винта Phillips #00, длиной 2 мм
Шаг 8
Снимите три резиновые заглушки.
Шаг 9

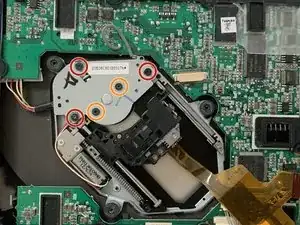

Удалите следующие винты:
Два винта Phillips #00, длиной 4 мм
Шаг 10
С помощью пальцев отожмите плату от верхней крышки, чтобы получить доступ к проводам DVD-привода.
Шаг 11
Переверните DVD-плеер, чтобы получить доступ к проводам привода.

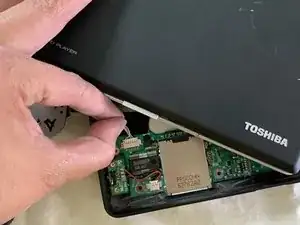

Оттяните связанный кабель от разъёма в том же направлении, в котором идут отдельные провода.
Шаг 12

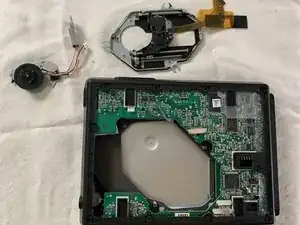

Извлеките все компоненты DVD-привода из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
