Замена оптической линзы Toshiba HD-A2

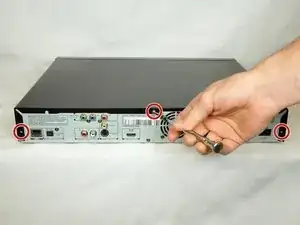

Удалите три винта с головкой Philips длиной 6 мм на задней панели DVD-проигрывателя с помощью отвертки Philips #1.

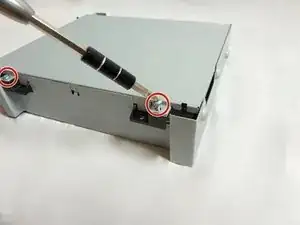

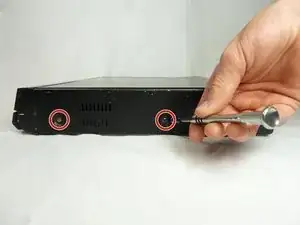

Удалите два винта с головкой Philips длиной 3 мм с каждой стороны DVD-проигрывателя, используя отвертку Philips #1.

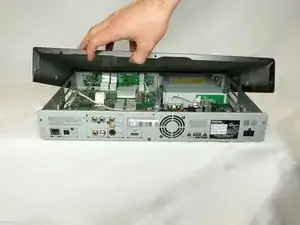

С помощью руки осторожно поднимите черную крышку и уберите её в сторону.

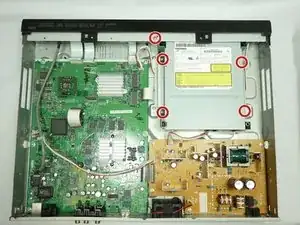

Удалите пять винтов с головкой Philips длиной 6 мм с помощью отвертки Philips #2.

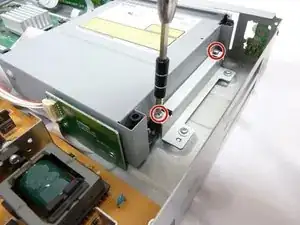

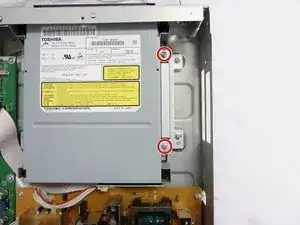

Два винта справа от картриджа лучше видны на втором и третьем фото.

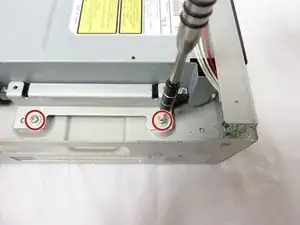

Удалите оставшиеся четыре винта с головкой Philips длиной 6 мм.

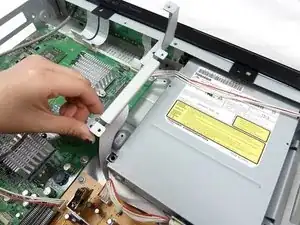

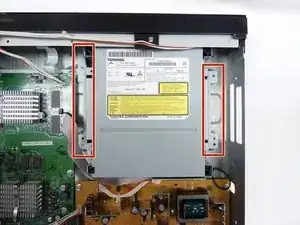

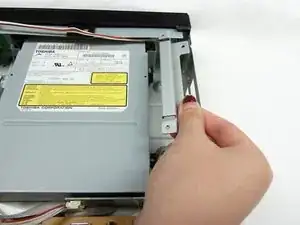

Осторожно удалите металлические детали с каждой стороны картриджа и аккуратно положите их в сторону.

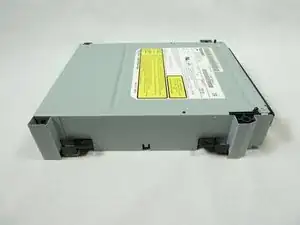

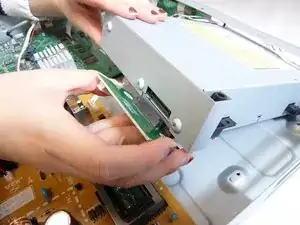

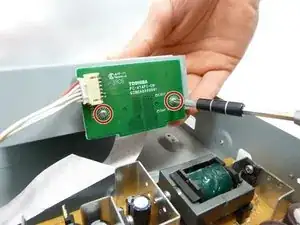

Осторожно поднимите картридж. Удалите два винта с головкой Philips длиной 4 мм с зеленой circuit board.

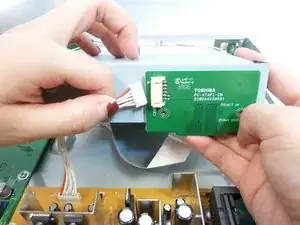

С помощью пальцев аккуратно отвиньте провода.

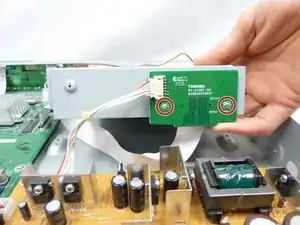

С помощью пальцев снимите зеленую circuit board с картриджа и осторожно положите её вниз.

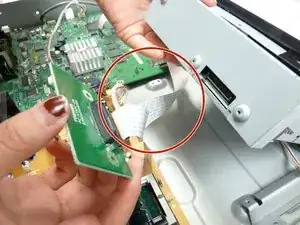

Будьте осторожны, чтобы не порвать ленту, соединяющую зеленые circuit boards.

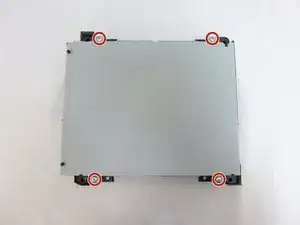

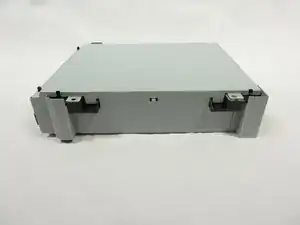

Переверните картридж на сторону без наклеек. Удалите четыре винта с головкой Philips длиной 10 мм из каждого угла.

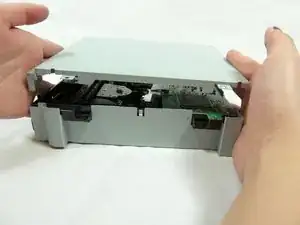

С помощью рук осторожно поднимите крышку и аккуратно положите её в сторону.

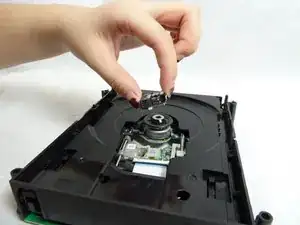

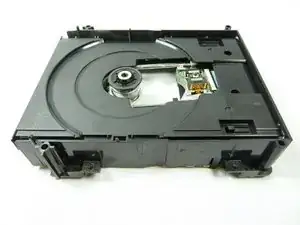

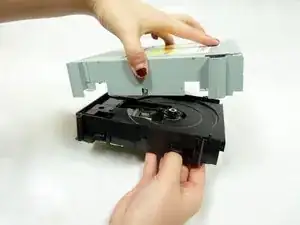

Переверните картридж. С помощью рук осторожно поднимите оставшуюся серебряную оболочку.

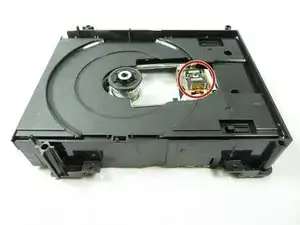

Оптическая линза будет лежать рядом с маленькой зеленой circuit board.

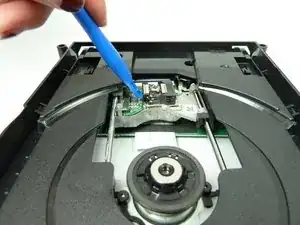

С помощью инструмента для поддевания зацепите край инструмента под конец оптической линзы, ближайший к зеленой circuit board. Осторожно надавите вниз, чтобы снять оптическую линзу.
