Замена динамика Garmin Nuvi 200w
Динамик Garmin Nuvi 200W подвержен повреждению от влаги и со временем может выйти из строя. Замена динамика может вернуть звучание Nuvi 200W, значительно дешевле, чем покупка нового устройства!
Тем не менее важно отметить, что корпус и его внутренние компоненты требуют очень специфичных винтов, которые маленькие и легко теряются. Рекомендуется использовать магнит или подложку, чтобы закреплять винты после их извлечения. Также важно аккуратно снимать заднюю крышку, так как она будет прикреплена к другим внутренним элементам. Это соединение чувствительно и должно обращаться с ним бережно до тех пор, пока руководство не покажет правильное отключение этого конкретного кабеля.
Требуются только базовые инструменты, такие как отвертки и инструменты для вскрытия.
Шаг 1

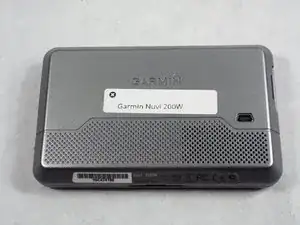

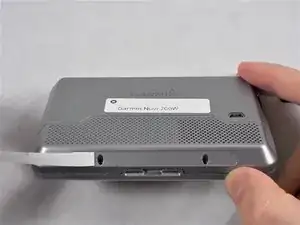

Снимите наклейку, чтобы найти два винта Torx T5.
Шаг 2

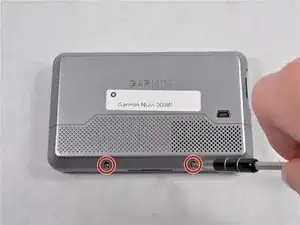

Удалите два винта T5 Torx длиной 4 мм.
Шаг 3

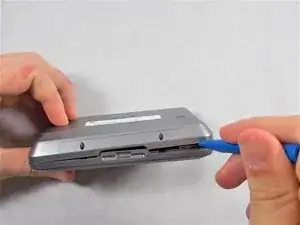

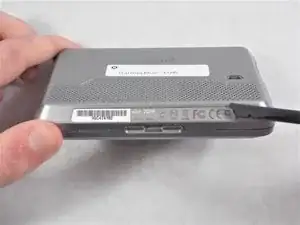

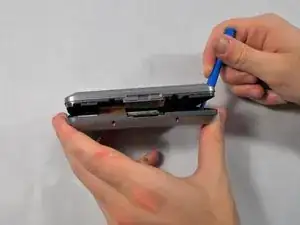

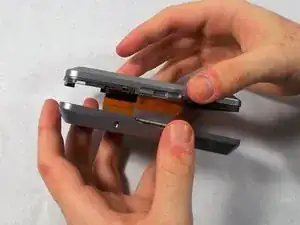

Аккуратно, используя пластиковые инструменты для вскрытия, найдите складку, разделяющую переднюю и заднюю крышки.
Когда появится небольшая щель, пройдите инструментом по всему периметру устройства, чтобы разделить их.
Между двумя крышками находится ленточный кабель, будьте очень осторожны при разъединении, чтобы не повредить кабель.
Шаг 4
После разделения передней и задней частей корпуса аккуратно уложите обе стороны, не отсоединяя и не повреждая оранжевый ленточный кабель.
Шаг 5

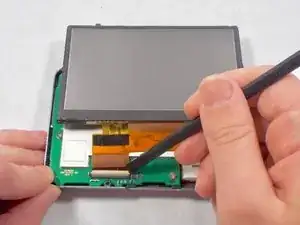

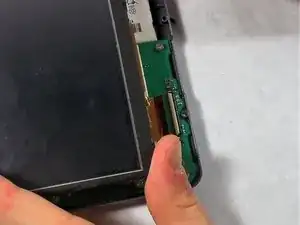

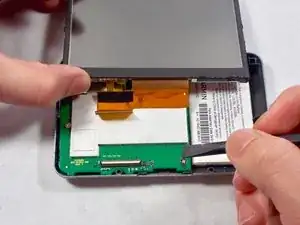

Осторожно используйте чёрную лопатку, чтобы приподнять белый фиксатор на ZIF-коннекторе кабеля дисплея.
Убедитесь, что вы поднимаете белый фиксатор, а не сам ZIF-коннектор.
Отодвиньте оранжевый ленточный кабель от ZIF-коннектора.
Шаг 6

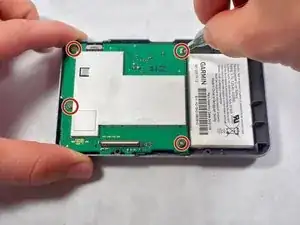

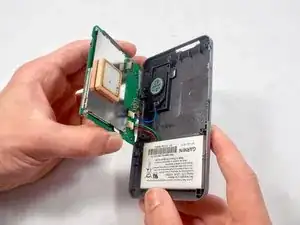

Используя отвертку, выкрутите четыре винта 2 мм, удерживающие плату на месте.
Осторожно приподнимите плату от задней крышки. Следите, чтобы не повредить провода или разъемы, связывающие плату с другими компонентами.
Шаг 7

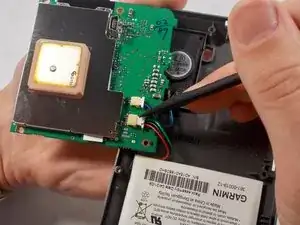

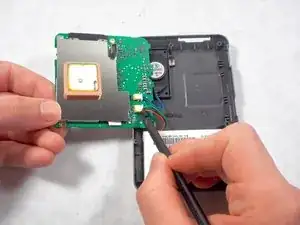

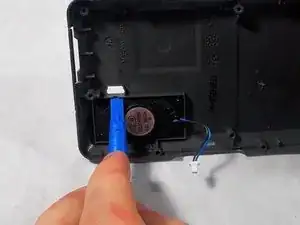

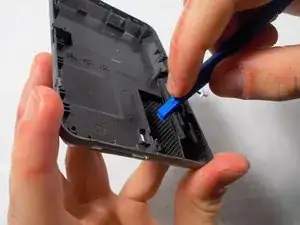

Используя чёрную лопатку, приложите давление, чтобы выдавить разъём из его гнезда.
Повторите эту процедуру для обоих разъёмов.
Шаг 8

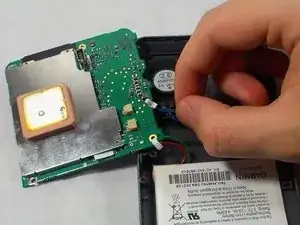

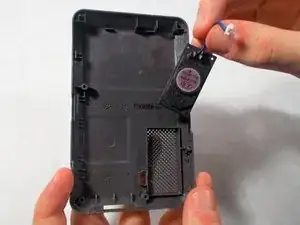

С помощью пластиковой лопатки аккуратно приложите давление, чтобы приподнять динамик от задней крышки.
Вокруг краёв динамика может быть клей.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
