Замена экрана Garmin Nuvi 200w

Электроника

Экран Garmin Nuvi 200W представляет собой емкостной сенсорный экран, который реагирует на ввод пользователя исключительно через касание. Экран Garmin Nuvi 200W особенно хрупок из-за широкоформатного характера устройства. В случае повреждения экрана или его выхода из строя весь блок Nuvi 200W станет неработоспособным.

Этот ремонт лучше всего выполнять в чистой, свободной от пыли среде. Чувствительная электроника внутри Nuvi 200W не будет правильно реагировать на песок и другие мелкие частицы. Также важно оставить себе достаточно времени для того, чтобы эффективно выполнить процесс удаления экрана. Очень легко повредить одну из пластиковых фиксаторов в процессе, что помешает правильной установке следующего экрана.

Шаг 1

Снимите наклейку, чтобы найти два винта Torx T5.

Шаг 2

Удалите два винта Torx T5 длиной 4 мм.

Шаг 3

Осторожно, с помощью пластиковых инструментов найдите место расхождения между передней и задней крышками.

Когда у вас появится небольшая щель, проведите инструментом по кругу всего устройства, чтобы добиться разделения.

Между двумя крышками находится шлейф, будьте очень осторожны при разборке, чтобы не повредить шлейф.

Шаг 4

После разделения передней и задней крышек аккуратно положите обе стороны, не отсоединяя и не повреждая оранжевый шлейф.

Шаг 5

Осторожно используйте черный пластиковый инструмент, чтобы поднять белый фиксатор на разъеме ZIF кабеля дисплея.

Убедитесь, что вы поднимаете только белый фиксатор, а не сам разъем ZIF.

Сдвиньте оранжевый шлейф от разъема ZIF.

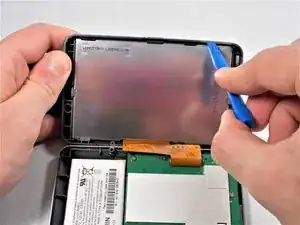

Шаг 6

С помощью пластикового инструмента приложите давление к верхнему правому уг

Перевод руководства с ifixit.com
