Замена материнской платы Garmin Nuvi 2589LMT
Если ваше устройство не включается, возможно, потребуется заменить материнскую плату. Используйте это руководство для замены неисправной материнской платы в вашем устройстве Garmin NUVI 2589LMT. Этот процесс занимает больше времени, чем замена других компонентов вашего GPS, так как включает в себя пайку.
Шаг 1

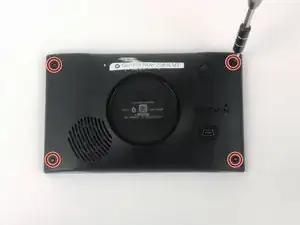

С помощью отвертки T5 Torx удалите все 4 винта размером 5.7 мм с задней стороны устройства.
Шаг 2

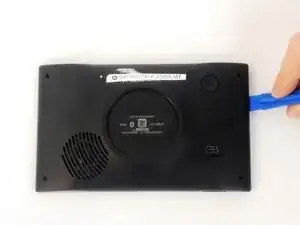

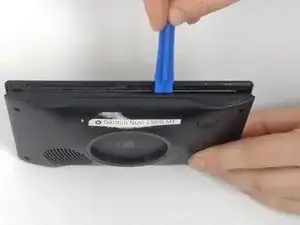

С помощью пластиковых инструментов аккуратно подденьте короткие стороны устройства.

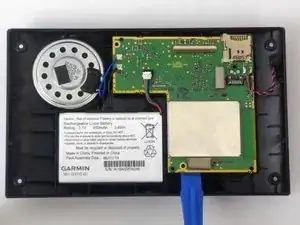

Когда на верхней части устройства образуется зазор, вставьте инструмент в зазор и проведите им вдоль верхней части устройства. Повторите то же самое для нижнего края устройства, чтобы отделить ЖК-экран от задней панели.
Не отключайте и не рвите кабели шлейфа, располагающиеся в нижней части материнской платы, при снятии задней панели устройства.
Шаг 3

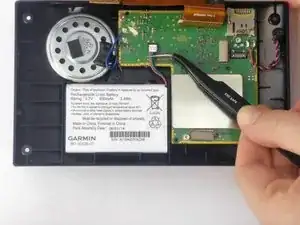

С помощью угловых пинцетов возьмите красные, черные и зеленые провода, соединяющие аккумулятор с материнской платой, затем осторожно поднимите их от материнской платы.
Шаг 4

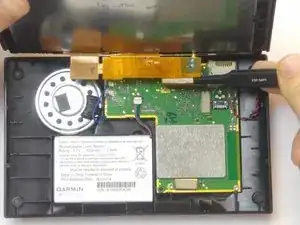

С помощью пинцетов аккуратно потяните за кабель шлейфа в месте соединения с материнской платой, чтобы отключить его от материнской платы.
Шаг 5
С помощью пинцетов удалите ленту, закрывающую соединение динамика с материнской платой.
Шаг 6

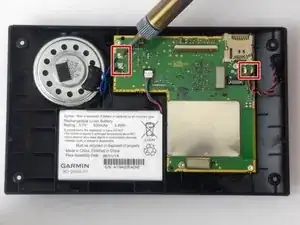

С помощью паяльника отпаяйте все соединения с материнской платой.
Узнайте, как паять и распаивать здесь.
Шаг 7
С помощью отвертки T5 Torx удалите все 4 винта размером 4.0 мм с материнской платы.
Шаг 8
С помощью пластиковых инструментов аккуратно отделите материнскую плату от корпуса.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
