Замена телевизионного коаксиального разъема

Дети оторвали коаксиальный разъем с задней части телевизора Hello Kitty

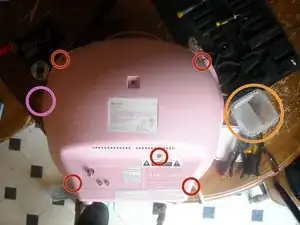

Снимите винты с задней панели — в данном случае их 5, обведены красным.

Обратите внимание на контейнер для деталей, выделен оранжевым — всегда хорошая идея для винтов.

Печенье обведено розовым для забавы.

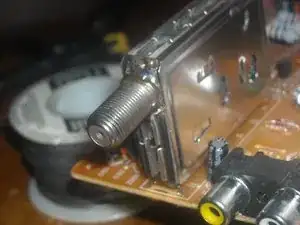

Оцените поврежденную область после снятия крышки.

Остерегайтесь опасных зон: конденсаторы (особенно большие) могут сохранять заряд месяцами — достаточно, чтобы отбросить вас через комнату и расплавить инструменты.

Области высокого напряжения обведены красным.

Деликатные чувствительные зоны обведены синим.

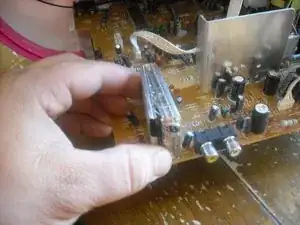

Снимите обе крышки с видеовходного разъема, при необходимости используйте небольшой лопаточный инструмент, но обычно их можно снять вручную, как показано здесь.

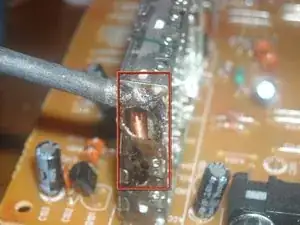

Используйте паяльник и приспособление для удаления припоя, чтобы убрать излишки припоя с области разъема. Также можно использовать оплетку для впитывания припоя.

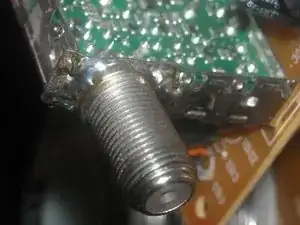

Определите место, где центральный контакт был вырван с платы.

Используйте тонкогубцы, чтобы выпрямить металлическую скобу насколько возможно. Она не должна быть идеальной, но это поможет выровнять разъем относительно задней панели телевизора.

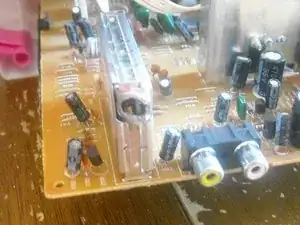

Выровняйте разъем так, чтобы центральный контакт мог достичь места на плате, где его нужно припаять.

Сначала припаяйте цилиндрическую часть разъема к металлической скобе, старайтесь не перегревать. Для этой операции может подойти паяльный пистолет с двойной мощностью не менее 50 Вт.

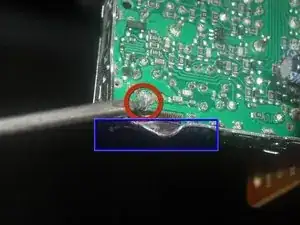

Когда это сделано, не забудьте припаять центральный контакт к плате, используя минимальное количество припоя, чтобы избежать замыкания на металлическую крышку.

Установите обе крышки на место, используйте тонкогубцы, чтобы убедиться, что они правильно зафиксированы.

Аккуратно подсоедините коаксиальный штекер.

Осторожно верните пластиковую крышку на место. Замените винты крышки.

Ремонт более экологичен, чем утилизация телевизора на свалке. Вы защищаете окружающую среду от свинцового стекла в задней части ЭЛТ и бариевого стекла в переднем экране.

Практически нет риска разрушения или трещин ЭЛТ при соблюдении элементарной осторожности — они рассчитаны на транспортировку и грубую эксплуатацию. Кадмий в экране вряд ли выйдет наружу даже при разрушении и не представляет значительной экологической угрозы.
