Самодельный монтажный инструмент, точечный внутренний свет для ремонта тостера.

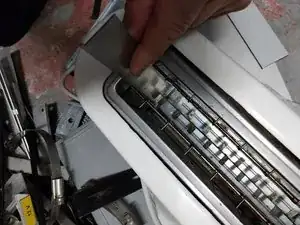

Испытания с различными кусками жести, чтобы определить, какая лучше всего подходит к отверстию.

На последнем фото показана металлическая заглушка, закрывающая одно из задних отверстий настольного ПК

Делаю небольшой разрез в нижней части, чтобы в него вошла подвижная нижняя часть тостера, с целью освещения внутренности; вторично — чтобы зафиксировать механизм внизу, чтобы он не мешал и оставлял свободный канал; 3-е — эта деталь также разделит боковые проволоки, центрирующие хлеб.

3 преимущества, которые принесёт нам этот самодельный инструмент:

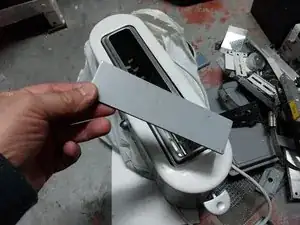

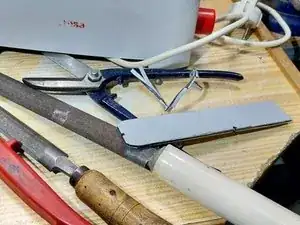

Оригинальная пластина была идеальна для широких тостеров, но для двойных тостеров она не подошла, поэтому мне пришлось обрезать её, чтобы она подошла к более узкому отверстию.

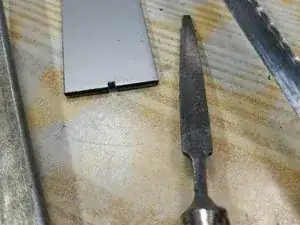

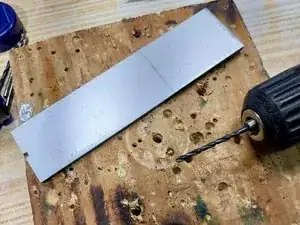

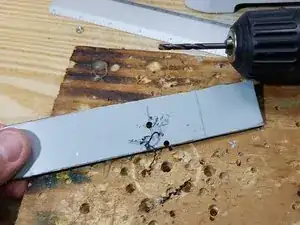

Сверление заднего отверстия, где будет установлен врезной винт с гайкой для выполнения функции точки блокировки; эту функцию также может выполнять выемка сбоку.

Ищу в коробке со старыми деталями небольшой скользящий выключатель с платы-утиля.

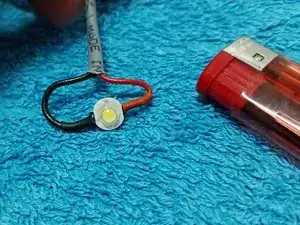

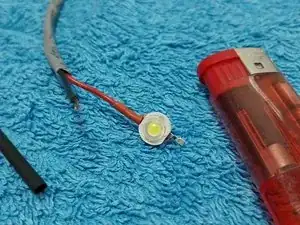

Процесс пайки светодиода высокой яркости 3.7 В, термоусадочная изоляция контактов.

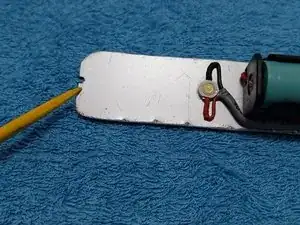

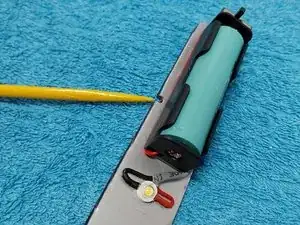

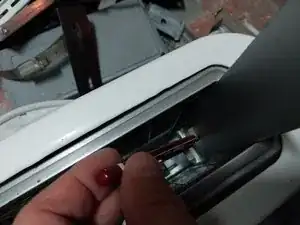

Первый тест подсветки: временное подключение держателя батареек и светодиода, чтобы определить, на какой высоте должен располагаться светодиод; приклеен к металлической пластине, которая для этих высокомощных светодиодов служит радиатором.

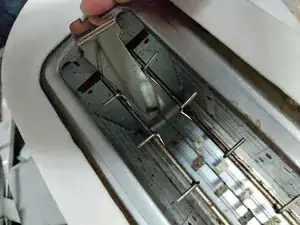

Проверка разных высот размещения светодиода; наиболее подходящее — посередине боковой стенки.

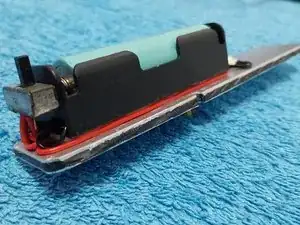

Двусторонний клей для размещения держателя батареек на металлической пластине; заранее я установил запрессованный винт с гайкой, который выполняет блокировку конструкции.

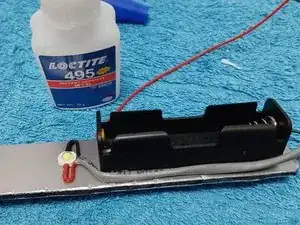

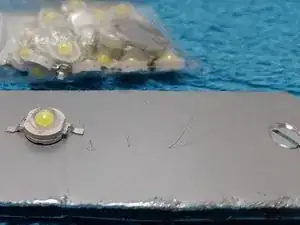

Светодиод приклеен цианокрилатным клеем к металлической пластине для лучшего отвода тепла.

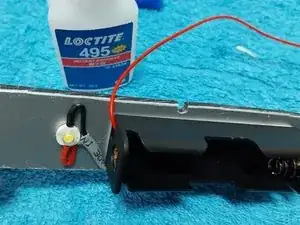

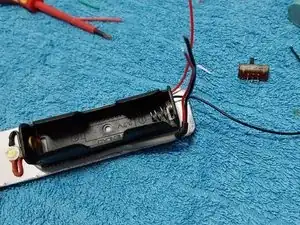

После прикрепления светодиода и держателя батареек выполняется прокладка проводки, фиксируя её цианокрилатным клеем по обе стороны держателя батареек.

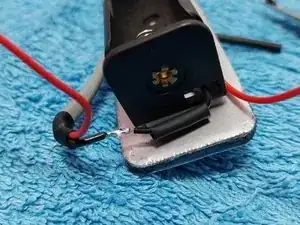

Пайка скользящего выключателя на красный провод (+).

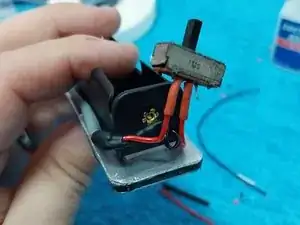

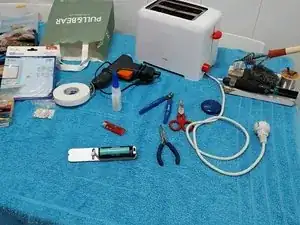

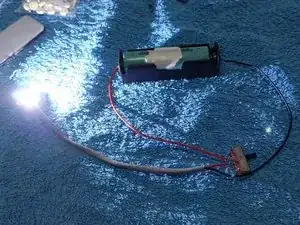

Вид припаянного выключателя, изолированы 2 контакта термоусадочной трубкой и вид кухонного стола, где я выполняю работу. Наличие специального верстака не обязательно для хобби.

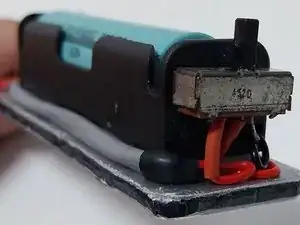

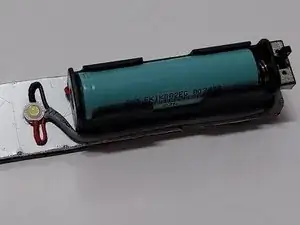

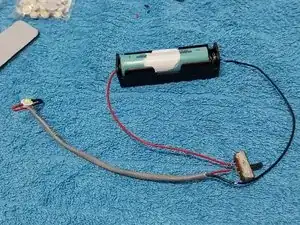

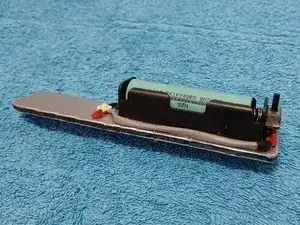

Виды готового изделия; по сути это очень простая конструкция.

1-е фото — деталь боковой выемки, используемой с «опциональной фиксацией», если задний винт не имеет подходящей точки анкеровки.

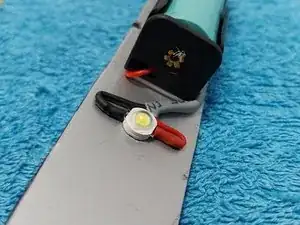

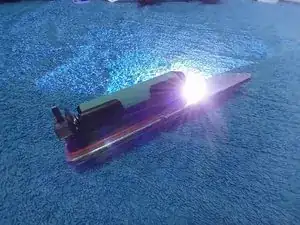

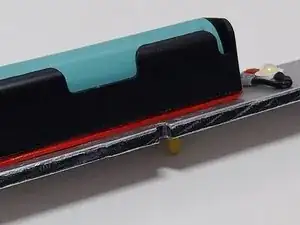

2º Деталь светодиода.

3º Деталь выключателя.

Рабочая точка освещения и деталь заднего крепления винта к тостеру.

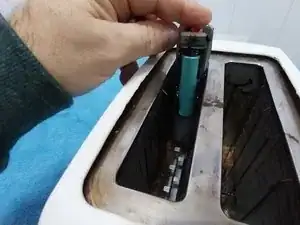

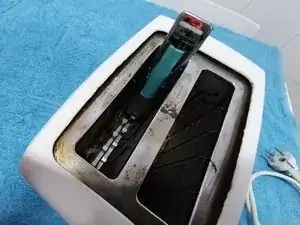

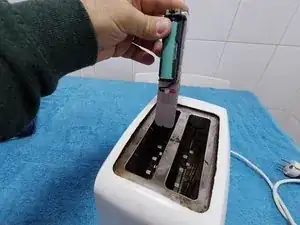

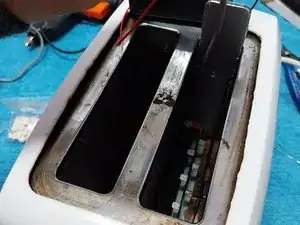

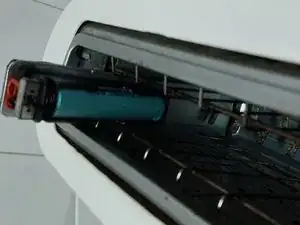

Вставка инструмента в ДВОЙНОЙ ТОСТЕР.

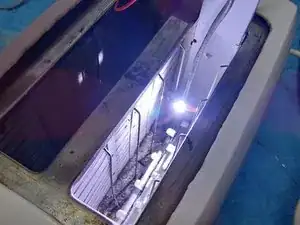

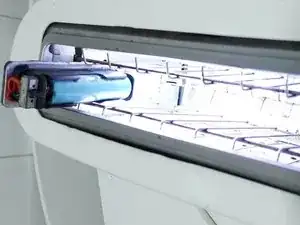

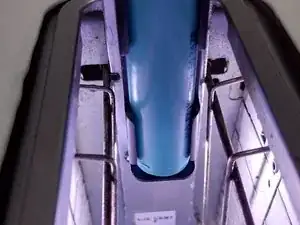

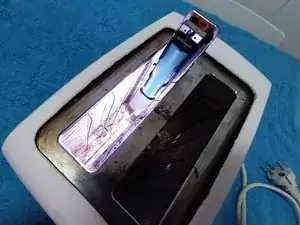

Инструмент зафиксирован на месте, и точка освещения функционирует, позволяя работать при 100% освещении внутренней части по сравнению с другим тёмным отверстием.

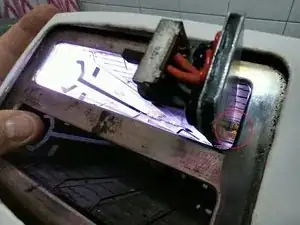

Деталь заднего анкеровочного винта: он опирается только на верхнюю часть направляющих отверстий.

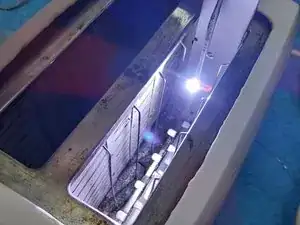

Сравнение использования световой точки в тостере с одним отверстием (шире и длиннее, чем в тостерах с двумя отверстиями).

1-е фото: как выемка сцепляется с нижней частью, прижимая часть, на которой лежит хлеб, к дну.

2-е фото: боковая выемка, служащая при необходимости опорой в тостерах только с одним отверстием, удерживающая направляющие стержни.

3-е фото: боковая выемка без сцепления.

Детальные фотографии сборки.

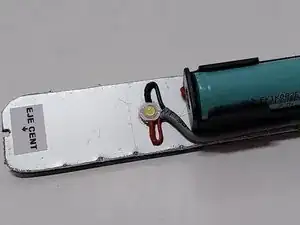

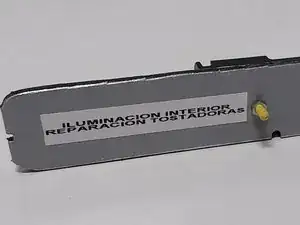

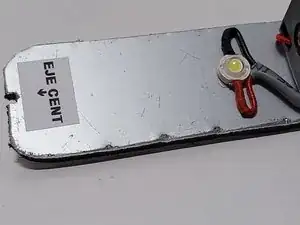

Детали фотографии светодиода и обозначающей наклейки, выполненной на DYMO.

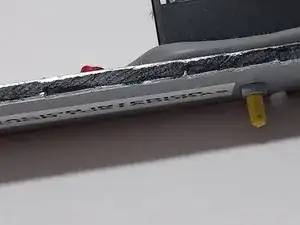

Деталь винта с вмонтированной гайкой, чтобы она не застревала в пазу, куда вставляется (имеет L-образную кромку и могла бы застрять); я изолировал её термоусадочной трубкой.

Список материалов: кусок листового металла, держатель для аккумулятора 3,7 В, аккумулятор 3,7 В, кусок красного и чёрного провода, винт с шестигранной головкой 3 мм с гайкой, светодиод высокой яркости (3,7 В), скользящий переключатель, термоусадочные трубки различных цветов, двухсторонняя липкая лента, цианолитный быстросохнущий клей, держатели для светодиодов и лампочек с ALIEXPRESS.

Надеюсь, вам понравился этот самодельный проект. Надеюсь, вы найдёте идею полезной или сможете использовать её для создания аналогичных конструкций, адаптируя каждую под свои потребности.
