Ремонт рычага тостера Proctor Silex модели 24215
Поломки рычагов тостера часто происходят из-за скопления крошек или просто в результате износа. Целью этого руководства является демонстрация замены сломанного рычага тостера в тостере Proctor Silex на 4 ломтика (модель 24215). Это руководство также покажет, как правильно разобрать ваш тостер Proctor Silex.
Перед началом убедитесь, что тостер отключён от сети питания и остыл, если он использовался недавно.
Шаг 1

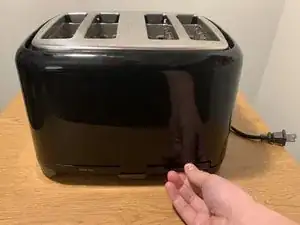

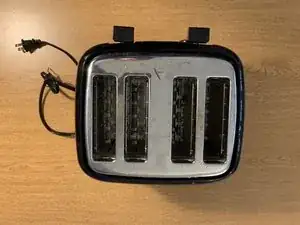

Отключите тостер от сети перед разборкой.
Шаг 2

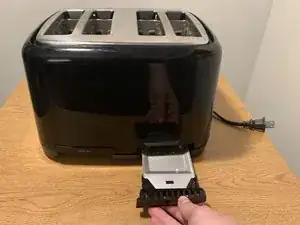

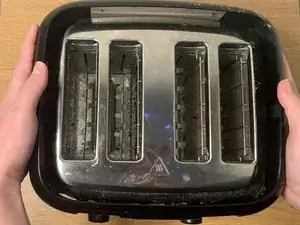

Переверните тостер вверх дном, чтобы вытряхнуть излишки крошек, а также очистите поддон для крошек.
Рекомендуется выполнять этот шаг над раковиной или подложить лист под тостер, чтобы собрать выпавшие крошки.
Шаг 3

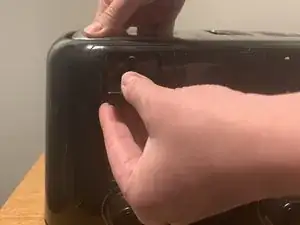

Просуньте руку в корпус тостера и захватите заднюю часть рычага.
Держите рычаг указательным и средним пальцами обеих рук. Затем потяните его.
Повторите то же с другой стороны.
Шаг 4

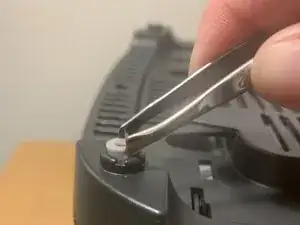

Переверните тостер и с помощью пинцета снимите четыре резиновые ножки.

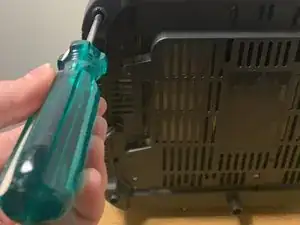

Отверткой Phillips #1 выкрутите восемь винтов длиной 12,7 мм по периметру дна тостера.
НЕ снимайте 4 других винта, так как они соединены с пластиковыми клиньями внутри тостера.
Шаг 5

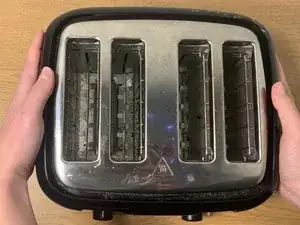

Установите тостер в привычное положение и аккуратно приподнимите корпус тостера.
Будьте осторожны при поднятии корпуса, чтобы не оборвать разъёмы, подключённые к плате.

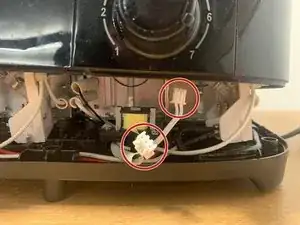

Отключите два разъёма, подключённых к плате с каждой стороны тостера (всего должно быть снято 4 провода).
Шаг 6

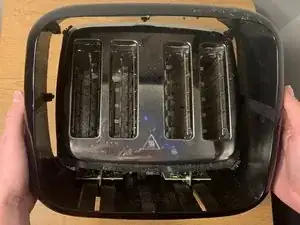

Осторожно снимите корпус тостера, приподняв его, чтобы получить доступ внутрь.
Шаг 7

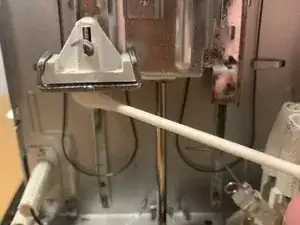

После снятия корпуса возьмите ватную палочку и очистите электромагниты, которые удерживают рычаг в опущенном положении.
Часто причина поломки рычага — всего лишь накопление крошек.
Шаг 8

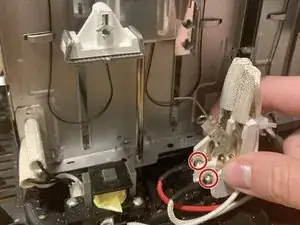

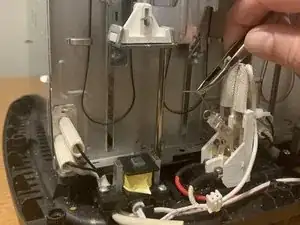

Если это не помогло, найдите белые пластиковые клинья (по обеим сторонам), также называемые удлинителем, которые обеспечивают контакт между рычагом и электромагнитом.
С помощью пинцета выровняйте контактные точки так, чтобы обе детали могли контактировать.
Также убедитесь, что четыре винта, которые вы не снимали, вкручены в оба пластиковых клина по обеим сторонам тостера (по 2 винта на клин). Ослабленный клин может быть причиной поломки рычага.
После выполнения этих действий подключите тостер обратно и проверьте, остаётся ли рычаг опущенным.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
