Инструмент для ремонта тостера с держателем винтов домашнего изготовления (Модель №1)

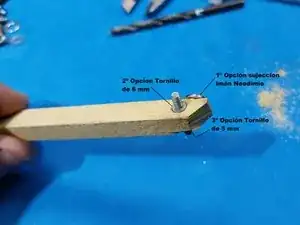

Домашний инструмент для удержания винтов с тремя вариантами: неодимовый магнит, паз слева для винта с головкой 6 мм и паз справа для винта с головкой 5 мм.

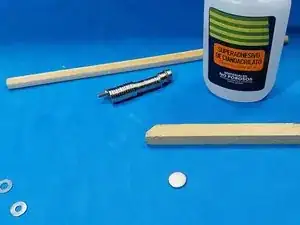

Фотография материалов, которые будут использованы; материалов больше, чем требуется для этой конструкции, так как я одновременно сделал 2 варианта домашнего держателя винтов — второй инструмент показан в другом документе. Использована деревянная планка 1×1×20 см, подойдёт любая похожая, неодимовый магнит и термоусаживаемая трубка.

Неодимовый магнит.

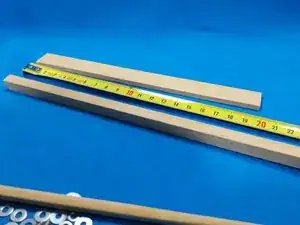

Деревянная планка 1×1×20 см; длина 20 см выбирается в зависимости от потребностей, можно использовать другие размеры. Я взял имеющуюся у меня планку 1×1, которая хорошо подошла для идеи трёх точек крепления винтов.

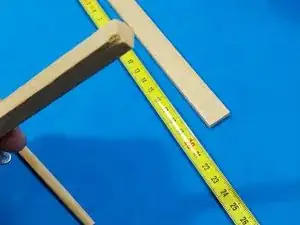

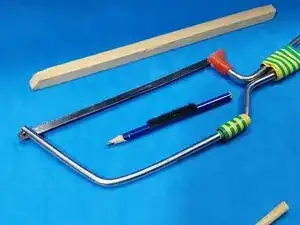

Отпилите планку на 20 см, кончик срежьте под углом 45° чтобы он не мешал вставке в тостер.

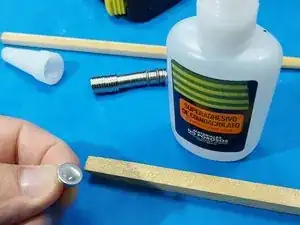

Для закрепления неодимового магнита на деревянной планке достаточно одной капли быстросохнущего клея типа цианокрилата.

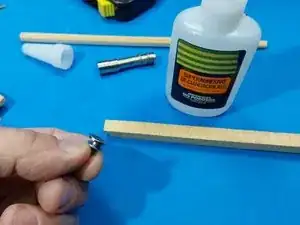

Если вкрутить винт в магнит, его легче удерживать и позиционировать на планке.

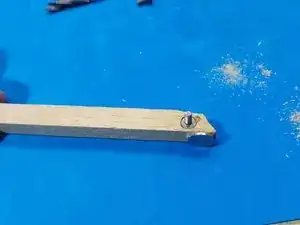

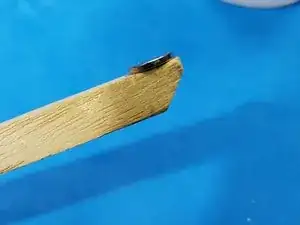

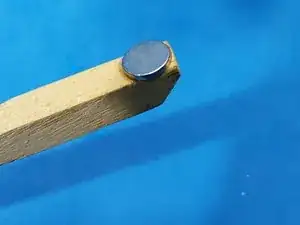

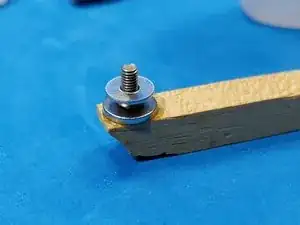

Вид неодимового магнита, закреплённого на деревянной планке.

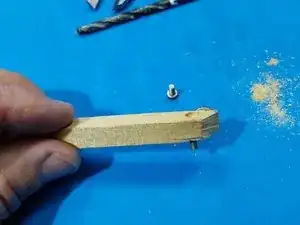

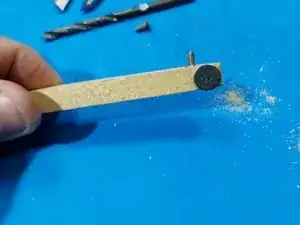

С двух сторон планки рядом с магнитом просверлены два небольших отверстия (глубина 3–4 мм) диаметром 5 мм и 6 мм соответственно, чтобы можно было вставлять фиксирующие винты с головками 5 мм и 6 мм.

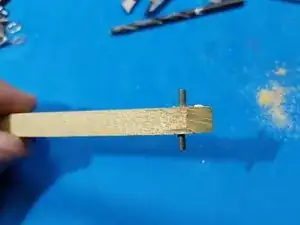

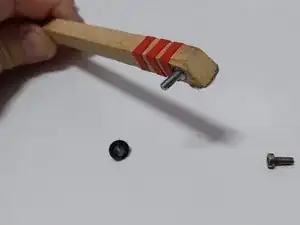

Вид винтов 6 мм и 5 мм при примерном позиционировании в планке.

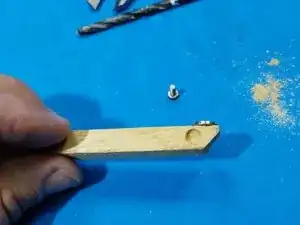

Вид одного из отверстий глубиной 4 мм.

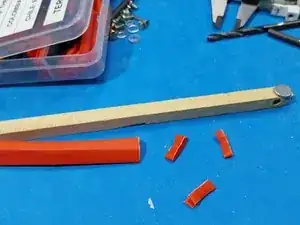

Этот шаг сугубо декоративный: надет красный термоусадочный кембрик для декоративного окончания и чтобы было проще видеть при вставке в тостер.

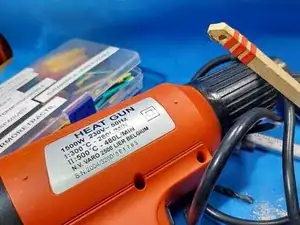

Термоусадочная трубка усаживается и прилегает к поверхности при подаче горячего воздуха.

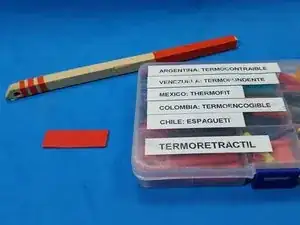

Термоусадочная трубка и её название, используемое в некоторых странах.

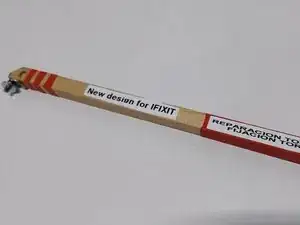

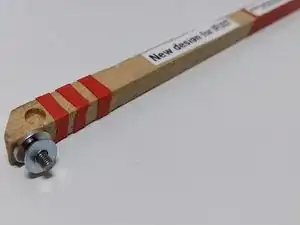

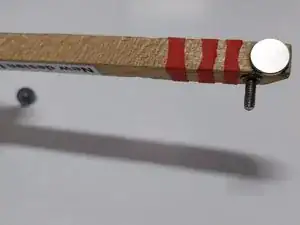

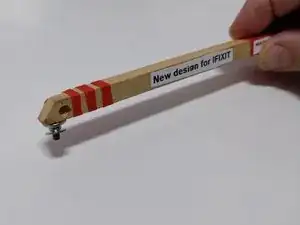

Вид готового самодельного инструмента. Это новая версия исходного инструмента, специально подготовленная для сообщества IFIXIT. В другом документе я детализирую второй, более сложный инструмент и покажу все три варианта.

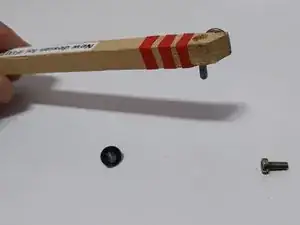

Детальные виды готового инструмента.

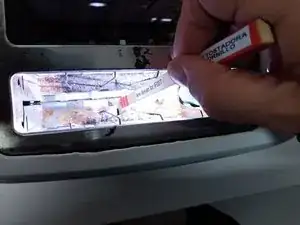

Пример использования внутри тостера.

В другом документе я подробно опишу конструкцию второго самодельного инструмента для удержания винтов и облегчения ремонта тостера с повреждённой нихромовой нитью.
