Как заменить разъем коаксиального кабеля RG-6
Это руководство покажет, как заменить поврежденный разъем коаксиального кабеля RG-6.
При просмотре кабельного ТВ часто появляются прерывания или искажения изображения. Плохое качество изображения указывает на то, что коаксиальный кабель неправильно собран или вызывает проблемы с электрическим сигналом, поступающим по кабелю. Чтобы устранить эту проблему, замените разъем коаксиального кабеля.
Во время моей четырехлетней работы в Charter Communications, также известной как Spectrum, у меня была возможность изучить, применять и успешно выполнять замену поврежденных коаксиальных кабелей. Это руководство поможет вам успешно заменить разъем коаксиального кабеля.
Шаг 1

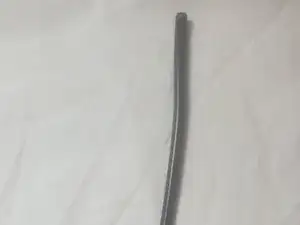

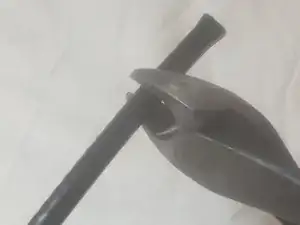

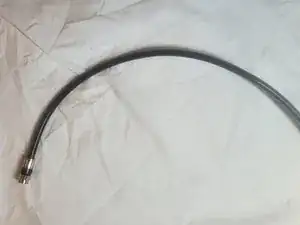

Используйте резак для кабеля, чтобы отрезать кабель нужной длины.
Отрежьте оба конца кабеля под углом 90 градусов, то есть резак и кабель должны располагаться друг относительно друга под углом 90 градусов.
Шаг 2

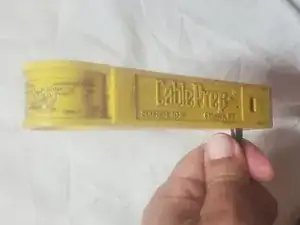

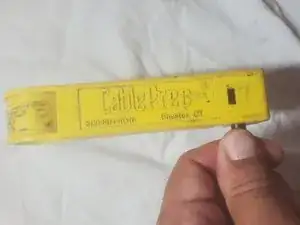

Используйте стриппер для коаксиального кабеля RG-6, чтобы снять изоляцию с каждого конца кабеля.
Установите конец кабеля в стриппер и вращайте его по кабелю по часовой стрелке три раза. Затем сделайте один полный оборот против часовой стрелки.
Повторите это на другом конце кабеля.
После снятия изоляции удалите два слоя экранной оплетки с кабеля.
Шаг 3

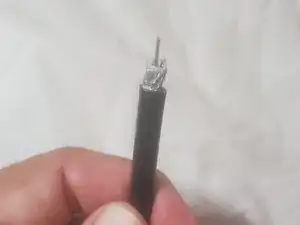

Пальцами расправьте внутренние проводники веером.
Сформируйте оплетку в виде «цветка».
Удалите лишнюю оплетку со стороны центральной жилы кабеля (часть золотистого цвета).
Шаг 4
Вставьте кабель в тонкую часть разъема RG-6.
Осторожно протолкните кабель в разъем. Не сгибайте и не перегибайте центральную жилу кабеля.
Убедитесь, что изолятор кабеля (белая часть) и внутренняя часть разъема находятся на одном уровне.
Шаг 5

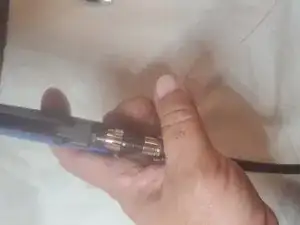

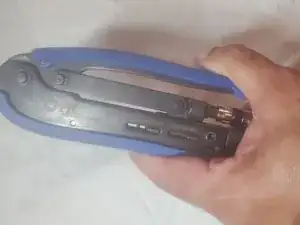

Чтобы обжать конец кабеля, поместите один конец кабеля в паз для кабеля на обжимном инструменте.
Вставьте один конец кабеля в соответствующий паз для разъема на обжимнике.
Большим пальцем прижмите кабель, чтобы он не выскочил из паза.
Шаг 6
Чтобы обжать разъем на кабеле, аккуратно опустите рычаг обжимного инструмента.
Нет необходимости повторять это несколько раз.
Закрепите разъем на обоих концах кабеля.
Шаг 7

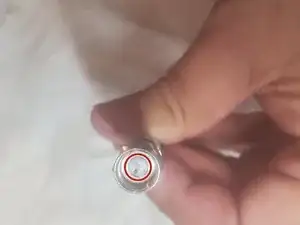

Проверьте, чтобы оплетка не выступала за пределы разъема.
Свисающие нити оплетки могут вызывать помехи в сигнале.

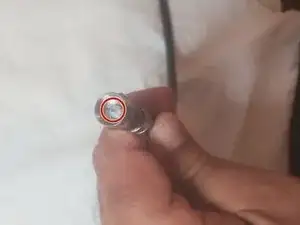

Проверьте, чтобы изоляция кабеля была заподлицо с разъемом.
Если есть свободные нити оплетки, придется начать заново с шага 1.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
