Замена солнечной панели TI-36X Pro

Снимите защитную крышку калькулятора.

Положите калькулятор лицевой стороной вниз.

Отверткой Phillips #1 открутите шесть винтов 6 мм с задней части корпуса и отложите их в сторону.

Начните с выемок на верхнем крае и аккуратно подденьте заднюю крышку пальцами или монтажным инструментом, чтобы снять её с калькулятора.

Отверткой Phillips #00 отвинтите два винта 7.5 мм, крепящие крышку батарейного отсека к корпусу.

Снимайте крышку батарейного отсека, не отсоединяя ни один из концов синего провода.

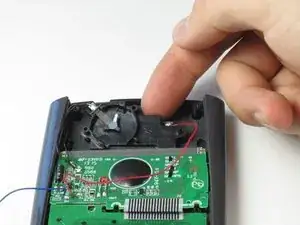

Отодвиньте крышку батарейного отсека в сторону пальцем.

Используйте плоскую сторону лопатки, чтобы снять батарею, поддев её за нижний край.

При установке новой батареи проверьте полярность (+ или -) и вставьте новую батарею стороной «+» вверх.

Будьте осторожны, чтобы не отсоединить провода при снятии деталей с калькулятора.

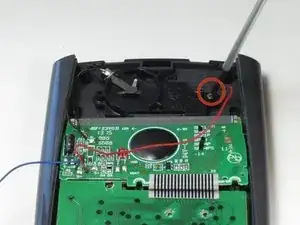

Чтобы отсоединить солнечную панель, отверткой Phillips #00 отвинтите винт 4.5 мм, соединяющий солнечную панель с калькулятором.

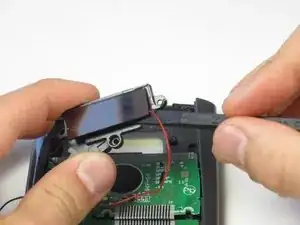

После удаления винта Вы можете поднять верхнюю часть чёрной крышки солнечной панели пальцем и аккуратно оторвать её от зелёной печатной платы.

Поверните чёрную крышку так, чтобы солнечная панель была обращена к Вам.

Не используйте рывковое движение при снятии солнечной панели, это может её сломать.

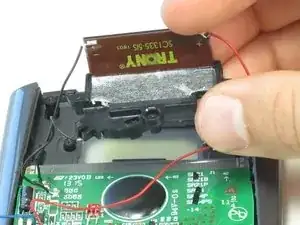

Вставьте плоский конец лопатки между солнечной панелью и чёрной крышкой в углу, где подключён красный провод.

Осторожно подведите лопатку под солнечную панель до тех пор, пока она не оторвётся от ленты.

Если после полного вставления лопатки солнечная панель не полностью отсоединилась, Вы можете аккуратно потянуть или поддеть её дальше.

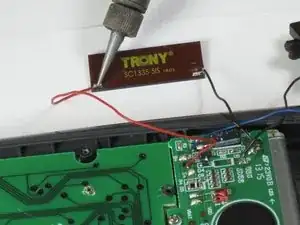

Отпаивайте и отсоединяйте красный и чёрный провода от солнечной панели.

Вы можете необратимо повредить калькулятор, если подключите чёрный и красный провода не к тем сторонам. Красный подключается к «+», чёрный — к «-».
