Замена Передней Крышки TI-36X Pro

Снимите защитную крышку калькулятора.

Положите калькулятор лицевой стороной вниз.

Отверткой Phillips #1 отвинтите шесть винтов 6 мм на задней панели корпуса и отложите их в сторону.

Начните с выемок на верхнем крае и пальцами или монтажной лопаткой аккуратно подденьте заднюю крышку, чтобы снять её с калькулятора.

Отверткой Phillips #00 снимите два винта 7,5 мм, крепящие крышку батарейного отсека к корпусу.

Снимайте крышку батарейного отсека, не отсоединяя ни один из концов синего провода.

Сдвиньте крышку батарейного отсека в сторону пальцем.

Используйте плоскую сторону монтажной лопатки, чтобы вынуть батарею, приподняв её нижний край.

При установке новой батареи проверьте полярность (+ или -) и вставьте новую батарею стороной с + вверх.

После извлечения батареи отверткой Phillips #00 выньте винт 4,5 мм, находящийся непосредственно справа от солнечной панели.

Не отсоединяйте провода, иначе их придётся припаять обратно.

Далее отверткой Phillips #00 удалите два винта, расположенные по обе стороны полосатой ленты между двумя зелёными платами.

Будьте осторожны, чтобы не поцарапать золотые дорожки на плате — это может повредить схему.

Аккуратно выбейте 11 круглых выступов, которые соединяют нижнюю плату с калькулятором.

При сборке калькулятора приклейте нижнюю плату на место, нанося клей в отверстия, которые Вы выбили.

При извлечении деталей из калькулятора будьте осторожны, чтобы не повредить провода или шлейфы. Солнечная панель, экран и нижняя плата должны оставаться подключёнными на протяжении этого руководства.

Поднимите верхний край солнечной панели пальцем и сдвиньте её от платы, чтобы отключить от калькулятора.

Аккуратно подденьте экран монтажной лопаткой или инструментом для поддёма.

Отделите нижнюю плату от корпуса, вставив монтажный инструмент между основанием калькулятора и платой.

Возьмите один из верхних углов серой резиновой клавиатуры и оторвите её от кнопок.

Если перевернуть калькулятор, все кнопки выпадут.

Найдите кнопку, которую нужно заменить, и выньте её из калькулятора пинцетом.

Если кнопки выпали, используйте вторую фотографию, чтобы правильно их вернуть на место.

Поместите кнопки в пакет или положите их в место, где они не потеряются.

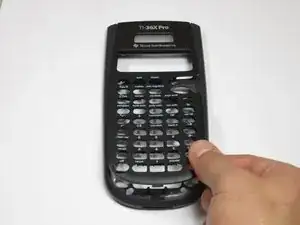

С помощью монтажной лопатки разожмите 5 защёлок по краю корпуса, которые соединяют переднюю крышку с калькулятором.

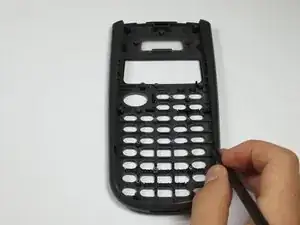

Подденьте переднюю крышку калькулятора монтажным инструментом снизу вверх.
