Замена печатающего устройства Texas Instruments TI-5130
Следуйте этой инструкции, чтобы снять и заменить печатающее устройство в электронном калькуляторе TI-5130.
Шаг 1

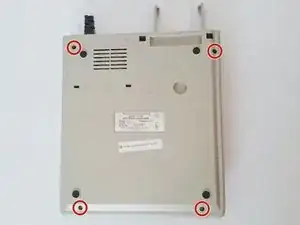

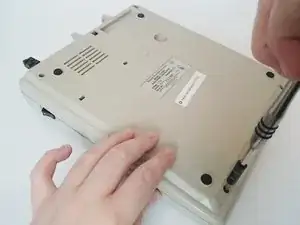

Переверните калькулятор и удалите четыре основных винта длиной 10 мм с помощью отвёртки PH1.
Шаг 2
Верните калькулятор в исходное положение и снимите верхнюю крышку.
Шаг 3

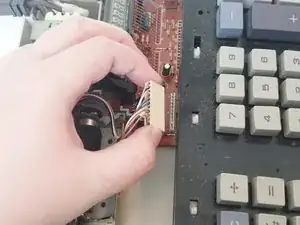

Отсоедините печатающее устройство от материнской платы, потянув вверх за разъём — он расположен в левом нижнем углу платы.
Шаг 4

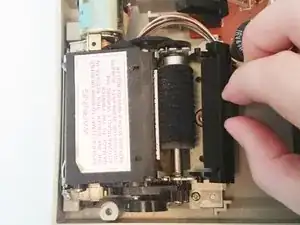

Извлеките чернильный картридж, отодвинув фиксатор назад, а затем поднимите его, чтобы получить доступ к винту, удерживающему принтер.
Шаг 5

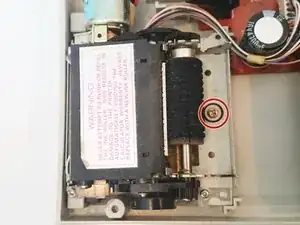

Используя отвёртку PH1, удалите винт длиной 10 мм, который крепит печатающее устройство.
Удалите печатающее устройство, подняв его вверх.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
