Замена сетевого шнура Texas Instruments TI-5130

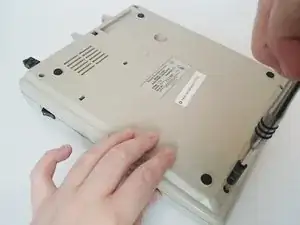

Переверните калькулятор и удалите 4 основных винта 10 мм с помощью отвертки PH1.

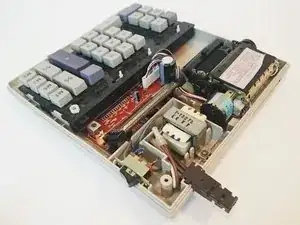

Снимите верхнюю крышку.

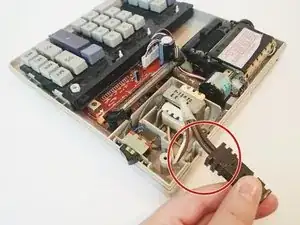

Осторожно потяните за сетевой шнур, чтобы удалить его из задней крышки.

Этот шаг необязательный; однако он облегчает работу.

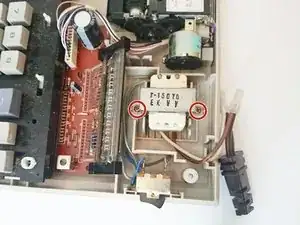

С помощью отвертки PH1 снимите два винта 10 мм, которые удерживают трансформатор.

Осторожно удалите трансформатор.

Убедитесь, что калькулятор не включен.

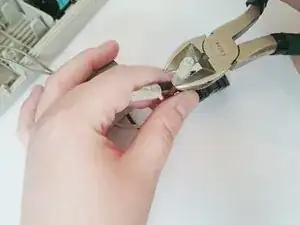

Используйте кусачки, чтобы отрезать белый колпачок и обнажить провода. Постарайтесь отрезать близко к кончику белого колпачка, чтобы оставить как можно больше провода.

Обратите внимание, что к сетевому шнуру подключены 2 комплекта проводов. Обрабатывайте каждый комплект проводов отдельно.

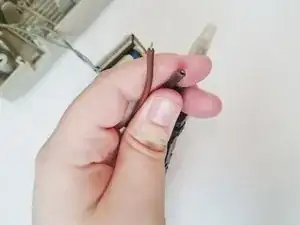

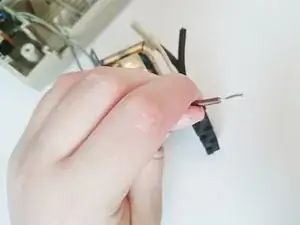

Используйте стриппер, чтобы снять 1,27 см защитного покрытия с каждого провода.

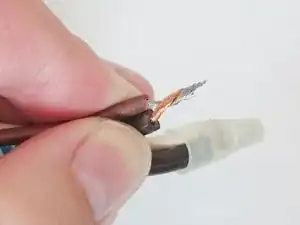

Скрутите обнаженную часть двух проводов вместе.

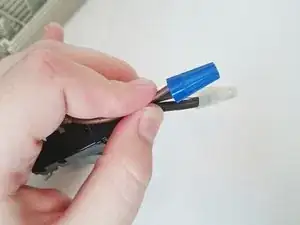

Накрутите новый колпачок на обнаженные провода. Убедитесь, что колпачок полностью закрывает все обнаженные провода.

Повторите шаги 4-6 для второго комплекта проводов.

Установите обратно трансформатор и убедитесь, что новые колпачки подходят в указанное пространство.

Подключите новый сетевой шнур и протестируйте калькулятор перед установкой верхней крышки.
