Замена соединителя XT30 (мужской/женский) контроллера REV Robotics
Используйте это руководство для замены разъемов питания XT30 на контроллере REV Robotics или расширительном хабе, который часто используется командами FIRST Tech Challenge (FTC) и FIRST Global Challenge (FGC).
Шаг 1

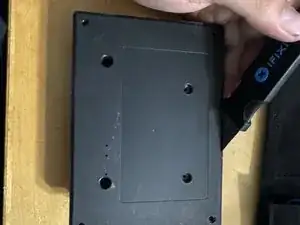

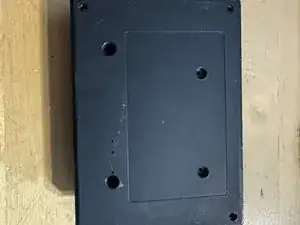

На задней стороне контроллера находятся 4 винта Phillips 00, два из которых находятся за наклейкой, которую вам нужно будет проколоть или отодрать.
Шаг 2

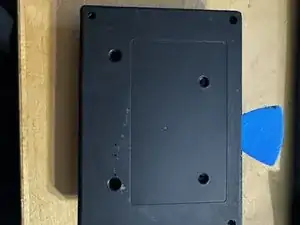

После откручивания 4 винтов Philips 00 вам нужно будет вскрыть пластиковый корпус, чтобы открыть доступ к плате.
Шаг 3

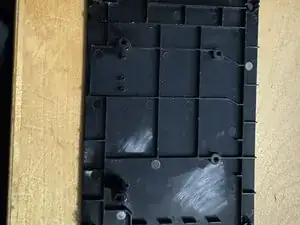

После того как вы сняли пластиковый корпус, вы сможете свободно извлечь плату вместе с кусочком пластика, на котором она находится. Удалите плату от этого пластика, открыв доступ к электронике.
Шаг 4

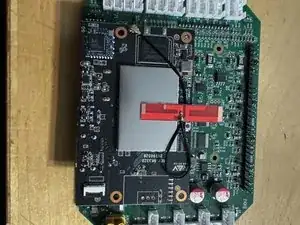

После изоляции платы переверните её и найдите разъемы XT30 с проходными отверстиями.
Шаг 5
Просто отпаивайте XT30, который вы хотите заменить, затем, используя ленточный отсос или паяльник, очистите область. После этого припаивайте новый разъем XT30, уверившись, что он правильно ориентирован.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
