замена батареи scala rider Q2 multiSet
Эта межвелосипедная система интерком была передана мне другом на ремонт. Он заядлый велосипедист и купил комплект некоторое время назад, но так и не успел им воспользоваться. Когда он попытался зарядить устройство, оно не принимало заряд. Я предположил, что дело в аккумуляторах, так как они никогда не заряжались. Возможно, они разрядились ниже порога, при котором принимают заряд. Когда он позвонил в службу поддержки Cardo, ему ответили, что «обслуживание аккумуляторов scala rider вне гарантии не производится». В этом случае ему придется купить новую гарнитуру scala rider. Правда ли это? Проверим этот миф о «неподлежащем обслуживанию пользователем» аккумуляторе.
Шаг 1

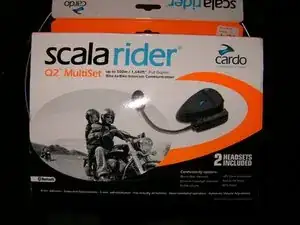

scala rider Q2 межвелосипедный интерком. Розничная цена $379.99 и никогда не использовался.

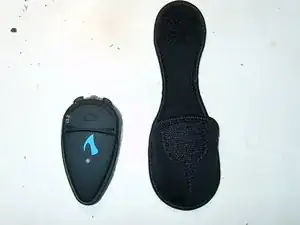

Отдельный блок с сумкой для переноски

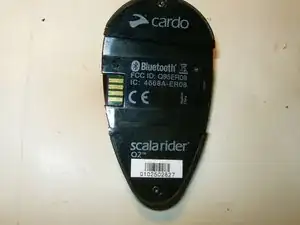

Задняя часть Bluetooth-интеркома
Шаг 2

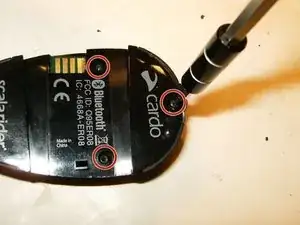

Блок скреплен четырьмя винтами T6.
Использование подходящей отвертки делает снятие винтов простым и быстрым.

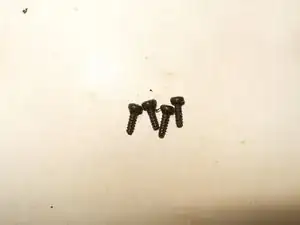

Все винты одной длины, разделять их не требуется.
Шаг 3

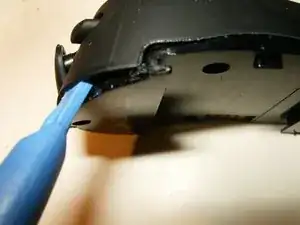

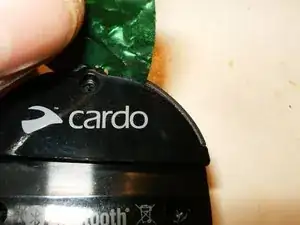

Вставьте небольшую медиаторную лопатку или аналогичный инструмент, чтобы разъединить половинки корпуса. Начните с конца с зарядным портом — там легче войти и не так плотно.

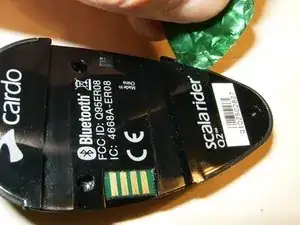

Продолжайте использовать лопатку слева и справа от зарядного порта. По мере продвижения лопатки почувствуете отделение клея.
Потребуется несколько проходов вдоль сторон половинок.
Шаг 4
Продолжайте продвигать инструмент по стыку. Потребуется несколько проходов, чтобы ослабить клей.
Когда стык расширится, можно также использовать пластиковый инструмент для открытия.

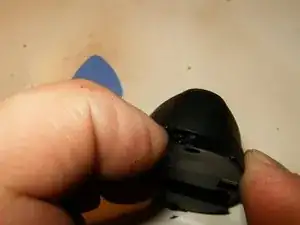

Когда достаточно ослабите, попробуйте разделить части вручную.
Шаг 5

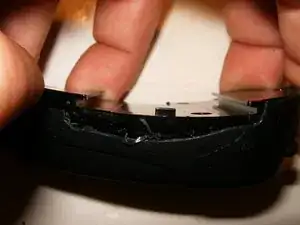

Пробуйте снять аккуратно, но с приложением некоторой силы.
Не поддёргивайте — тяните и двигайте вдоль шва.

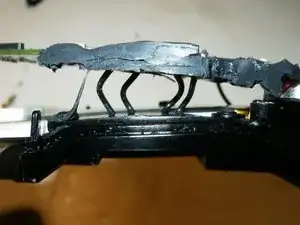

По мере разделения половинок становится очевидно большое количество чёрного силиконоподобного клея.
Шаг 6
Наконец открыто — силиконоподобный клей повсюду.

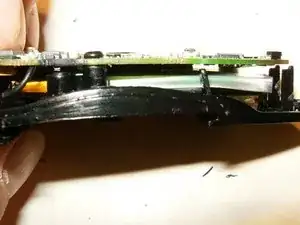

Аккумулятор находится между платой управления и нижней частью корпуса.

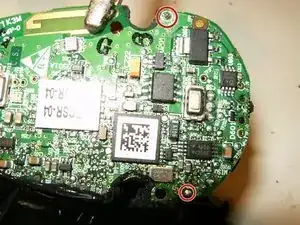

Плата крепится к корпусу двумя винтами T6.
Шаг 7

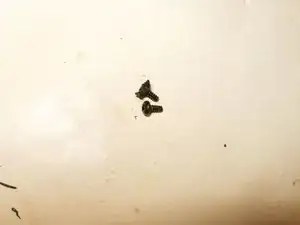

Оба винта одинаковой длины.
Осторожно приподнимите плату от корпуса. Не пытайтесь полностью снять плату. К корпусу и аккумулятору подсоединены четыре провода.

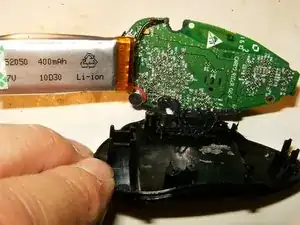

При приподнятой плате извлеките аккумулятор из корпуса. Он приклеен двухсторонним скотчем и снимается относительно легко.
Шаг 8
Поверните плату с аккумулятором в сторону, где четыре кабеля подсоединяются к корпусу.

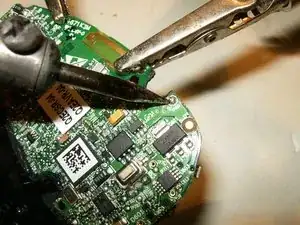

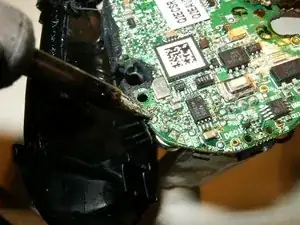

Определите точки пайки для проводов аккумулятора.
Отпаивайте один провод.
Шаг 9
Затем следующий.
Снимите аккумулятор.

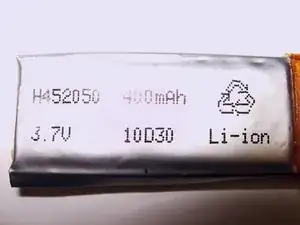

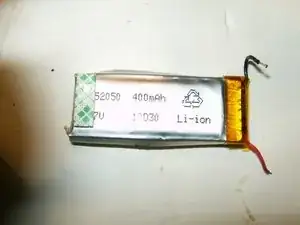

Вот аккумулятор окончательно извлечён. Запасные не так просто найти. Размеры аккумулятора: 1.9" x 0.75" x 0.16", он представляет собой литий-ионный аккумулятор 3.7 В, 400 мА·ч.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
