Замена светодиода Purple SmartVP

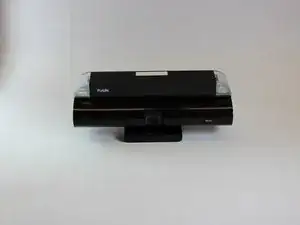

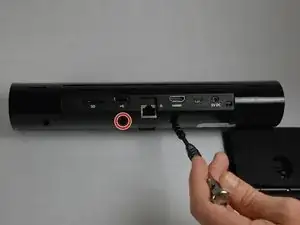

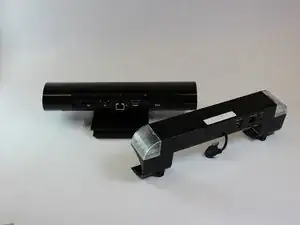

Удалите верхнюю планку, открутив 5-сантиметровые винты с головкой T10 на задней панели устройства, как показано. Затем аккуратно снимите верхнюю планку с основного компонента.

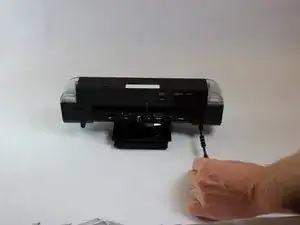

Удалите 1,2-сантиметровые винты с головкой T9 и аккуратно откройте устройство.

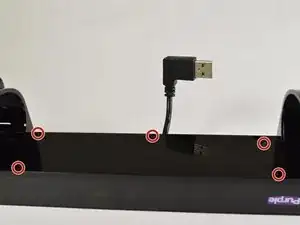

Переверните верхнюю планку и, используя крестовую отвертку #00, открутите пять 7-миллиметровых винтов, крепящих планку.

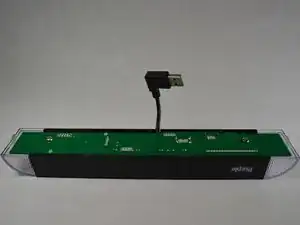

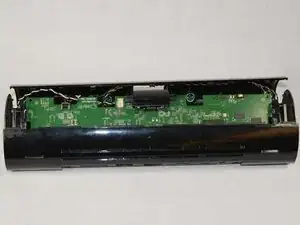

Осторожно подденьте пластиковую панель, открывая материнскую плату.

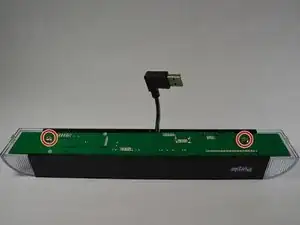

Удалите два 7-миллиметровых винта, крепящих материнскую плату, с помощью крестовой отвертки размера #00.

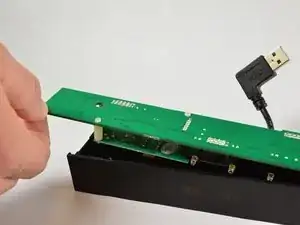

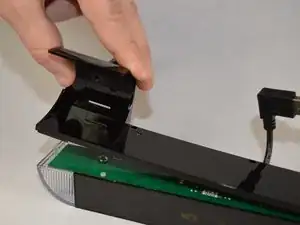

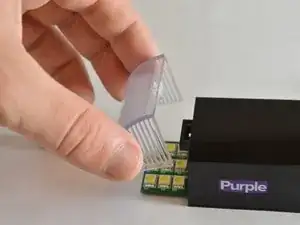

Чтобы освободить материнскую плату из пластикового корпуса, сначала поднимите пластиковые защитные крышки и отведите их от устройства.

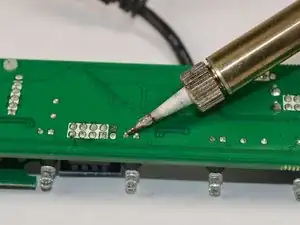

Нагрейте припой на обратной стороне поврежденного светодиода, чтобы удалить его и установить новый с помощью пинцета.

Посмотрите это полезное руководство для получения советов по пайке и дес пайке.
