Как отремонтировать кнопки на решателе кроссвордов Seiko Oxford
Модель решателя кроссвордов Seiko Oxford ER3500 имела ряд кнопок на клавиатуре qwerty, которые часто не работали. Это были самые распространенные кнопки (включая включение/выключение), что делало устройство практически unusable.
Задняя часть устройства была открыта, чтобы разоблачить заднюю часть кнопок. Эти кнопки содержат черный проводник (см. изображение), и при нажатии на печатную плату замыкают цепь, регистрируя нажатие кнопки. Однако на часто используемых кнопках черное покрытие больше не проводило ток.
Для восстановления проводимости кнопок на них была приклеена алюминиевая фольга (см. изображение), и устройство снова заработало.
Устройство продолжало работать через два года после ремонта.
Удалите винт крышки батарей и батареи. Затем открутите 7 винтов с задней стороны. Используя тупой нож или что-то подобное, разделите заднюю и переднюю крышки. Это требует немного усилий, так как есть пластиковые зажимы (один может сломаться, но это не важно). Единственная хрупкая часть - это стеклянный ЖК-дисплей.

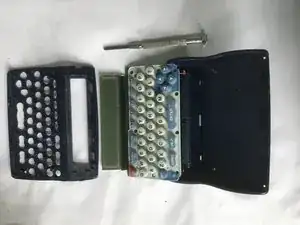

Будьте осторожны, так как две половинки корпуса соединены двумя спаянными проводами батареи. Их можно расположить так, чтобы они не были натянуты. (первая картинка)
Удалите 10 винтов с зеленой печатной платы, чтобы аккуратно отсоединить ее (вторая картинка). Гибкая резиновая клавиатура теперь может быть извлечена для ремонта.

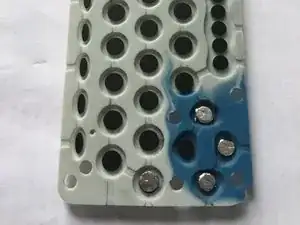

На задней стороне резиновой клавиатуры находятся черные проводящие диски. Неисправные диски можно покрыть алюминиевой фольгой. (третья картинка).
Сборка выполняется в обратном порядке.
Заключение
Приклеивание проводящей алюминиевой фольги на заднюю часть этих кнопок позволило решить проблему с решателем кроссвордов на батарейках почти без затрат.
Перевод руководства с ifixit.com
