Solio CLASSIC2 Замена электрического провода

Выключите устройство, нажав на прозрачную кнопку питания сзади устройства.

Чтобы убедиться, что устройство выключено, проверьте, что кнопка не мигает зелёным.

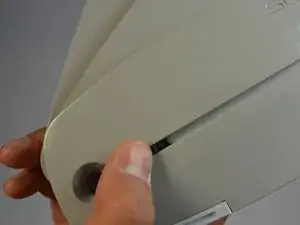

Отвинтите винт 2 мм с крестовой головкой #1, расположенный на дне устройства, рядом с петлёй.

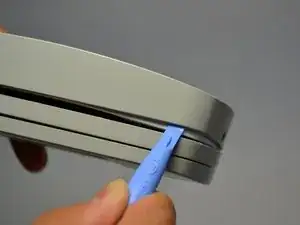

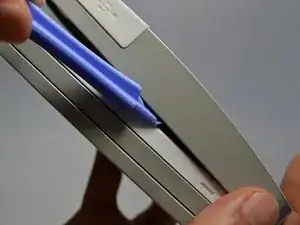

С помощью пластиковых инструментов для вскрытия аккуратно отожмите сторону большой панели.

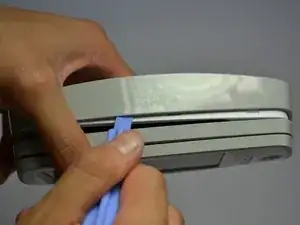

Держа инструмент внутри, медленно проведите им вдоль стороны панели.

Поверните устройство на 180 градусов.

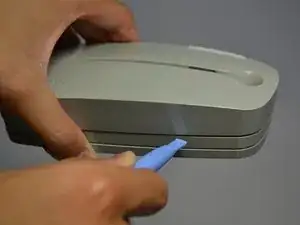

Убедитесь, что открытие с другой стороны устройства не защёлкнётся.

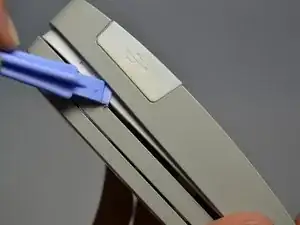

Аккуратно проведите пластиковым инструментом вдоль стороны панели.

Не отрывайте полностью заднюю панель от устройства. Это может порвать два красный и синий провода, прикреплённые к панели.

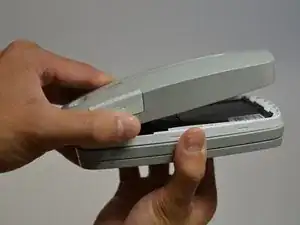

Держась обеими руками, медленно отделите заднюю панель от остальной части устройства.

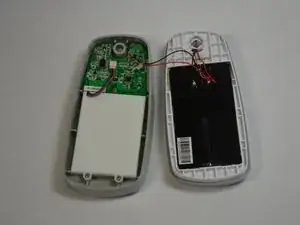

Аккуратно откройте заднюю панель так, чтобы плата оказалась наверху, а панели — рядом друг с другом.

Нежно зажмите красный и синий провода рядом с белым разъёмом.

Чтобы вытащить провода, покачивайте их взад и вперёд, пока разъём полностью не выйдет.

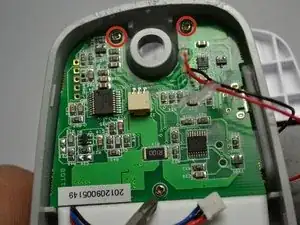

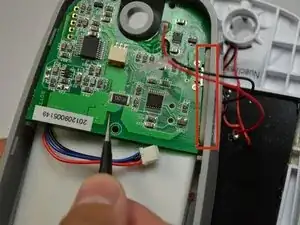

Отвинтите три винта 2 мм, крепящие плату, используя крестовую отвёртку #1.

Убедитесь, что белая заглушка порта USB на стороне устройства выдвинута, иначе вы не сможете поднять плату.

Аккуратно поднимите плату из устройства с помощью пинцета.

Пайка может расплавить ключевые компоненты и навредить как пользователю, так и устройству. Перед началом ознакомьтесь с руководством по пайке.

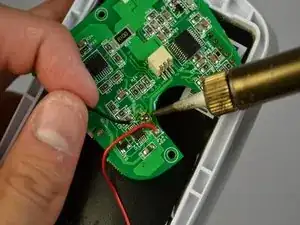

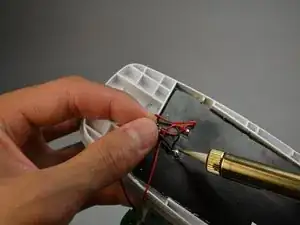

С помощью паяльника с тонким жалом аккуратно выпаяйте оборванный провод с первой точки соединения.

Повторите для другой точки соединения провода.
