3D-печатная запасная часть для крепления мотора самолёта Horizon Hobby Mini Apprentice S
Обучение пилотированию радиоуправляемого самолёта требует практики и неизбежно сопровождается мелкими крушениями и повреждением деталей. Запасные части для таких самолётов дорого стоят или недоступны для покупки. Мы покажем, как отремонтировать крепление мотора самолёта Horizon Hobby Mini Apprentice S, используя 3D-печатную модель.
Для выполнения руководства требуется напечатать определённую деталь на 3D-принтере (ресурсы будут указаны далее в инструкции).
Отвертка Phillips PH000 (Phillips #000) идёт в комплекте с самолётом, но при утере её можно приобрести отдельно.
Прочтите всю инструкцию перед началом ремонта.
Шаг 1

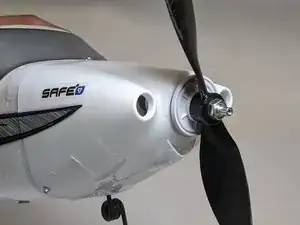

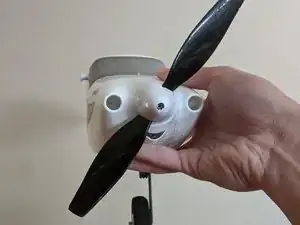

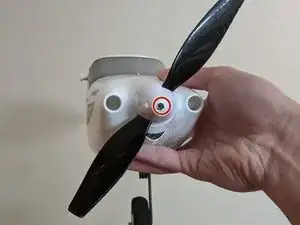

Удерживая пропеллер другой рукой, открутите один винт Phillips, фиксирующий передний носовой наконечник.
Шаг 2

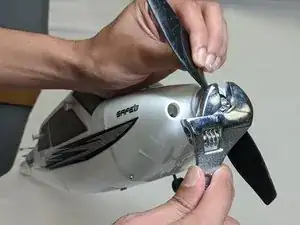

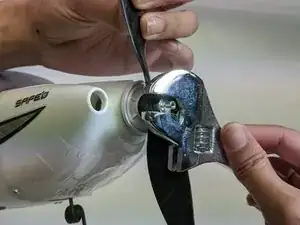

Удерживая пропеллер, снимите передний узел пропеллера с мотора, ослабив шестигранную гайку.

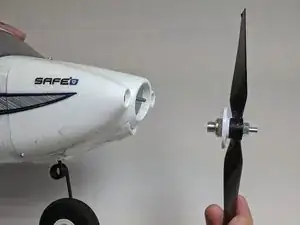

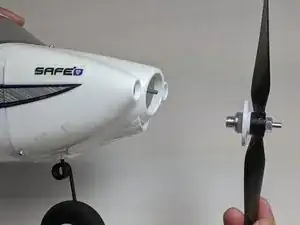

Рекомендуется ослабить, но не полностью снимать шестигранную гайку: это позволит снять узел пропеллера с самолёта, при этом сохранить его в сборе (см. последнюю фотографию).
Шаг 3

Работа с винтами может привести к образованию мелких металлических заноз.
Наденьте перчатки для безопасности.
Шаг 4

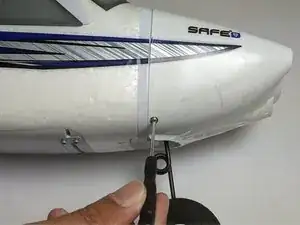

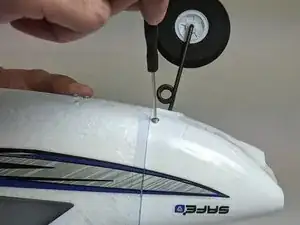

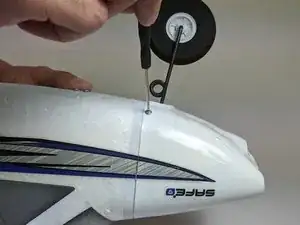

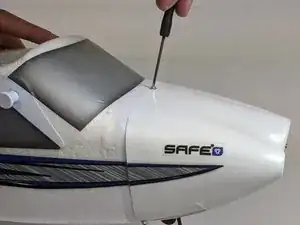

Удалите три винта Phillips, которые крепят обтекатель.
Шаг 5

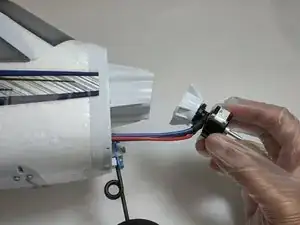

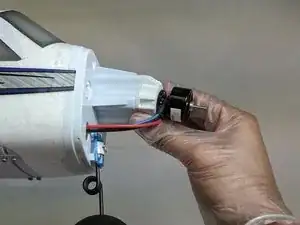

Снимите обтекатель и найдите четыре винта, которые крепят мотор.
Шаг 6

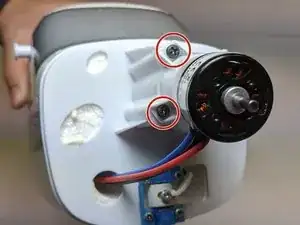

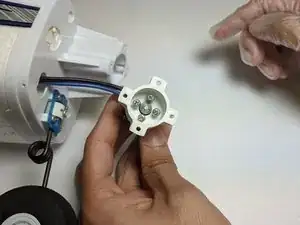

Удалите четыре винта Phillips и аккуратно извлеките сломанное крепление мотора.
Шаг 7

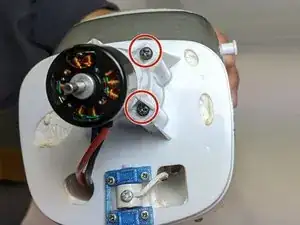

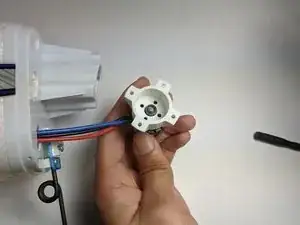

Снимите четыре винта Phillips, расположенные под креплением мотора.
Шаг 8

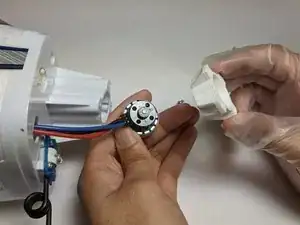

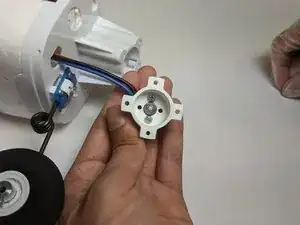

Удалите сломанное крепление мотора.
Шаг 9

Распечатайте на 3D-принтере запасное крепление мотора. Ifixit не позволяет импортировать файлы .stl или .3mf, поэтому ниже приведены ссылки на файлы в Google Drive.
Если у вас нет 3D-принтера, попробуйте местную библиотеку или среднюю школу. В противном случае найдите в интернете Protolabs, Shapeways, PCBWay, JLCPCB или просто введите «3d printing service» (эти услуги платные). При заказе попросите использовать пластик PLA на FDM 3D-принтере.

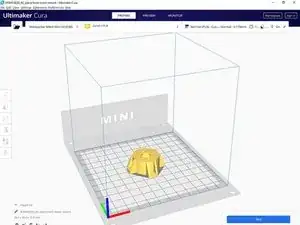

Если у вас есть 3D-принтер: конвертируйте .stl файл в .gcode с помощью слайсера, например Cura. При необходимости найдите видеоруководства по использованию вашей модели 3D-принтера. При необходимости поверните объект вдоль оси Z в слайсере до совпадения ориентации с изображением по осям X, Y и Z (очень важно).
При необходимости измените масштаб так, чтобы размеры по X, Y и Z составляли 39×39×15 мм. На изображении оси X, Y, Z показаны красным, зелёным и синим соответственно. Также опубликован .3mf файл для редактирования в Fusion 360 (обычно не требуется).
STL файл: https://drive.google.com/file/d/1edjSS3a...
3MF файл: https://drive.google.com/file/d/1IEwvLOI...
Шаг 10

Замените сломанную деталь 3D-печатной запасной частью.
Из‑за различий допусков у разных 3D‑принтеров может потребоваться немного увеличить центральное отверстие сверлом, если мотор не вращается свободно.
Шаг 11

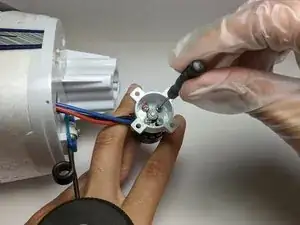

Вкрутите четыре винта крепления мотора в заменённое крепление.
Вкручивайте второй винт противоположно первому, чтобы обеспечить выравнивание!
Шаг 12

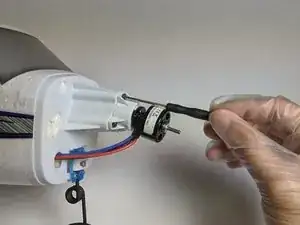

Прикрутите заменённое крепление обратно к корпусу самолёта.
Шаг 13


Прикрепите обтекатель обратно к корпусу самолёта тремя ранее снятыми винтами.
Шаг 14

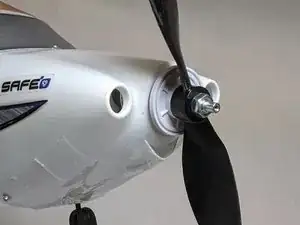

Прикрепите, закрепите и зафиксируйте узел пропеллера обратно на самолёте.
Шаг 15

Заново зафиксируйте носовой наконечник.
Перевод руководства с ifixit.com
