Как собрать SolarSPELL

Просверливайте отверстия на сверлильной поверхности.

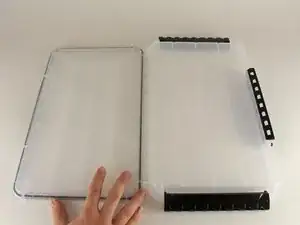

Откройте прозрачную пластиковую коробку и положите её лицевой стороной вниз на поверхность, пригодную для сверления.

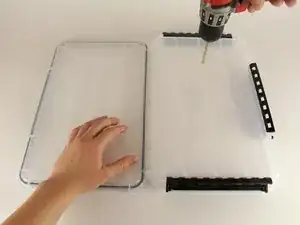

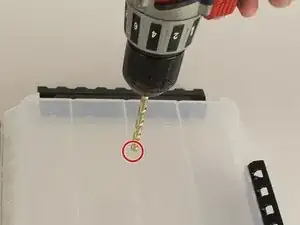

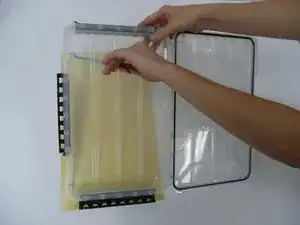

Со стороны задней панели коробки просверлите через вдавленный ребро примерно в 6 см от короткого края коробки сверлом диаметром около четверти дюйма.

Убедитесь, что сверло проходит насквозь, чтобы отверстие было одинакового размера спереди и сзади.

Этот шаг может отличаться в зависимости от того, в каком виде поставляется регулятор напряжения

Не отрезайте мини-USB от регулятора напряжения

Отрежьте открытую сторону провода (ту сторону, на которую указывает красная стрелка)

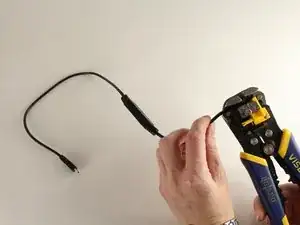

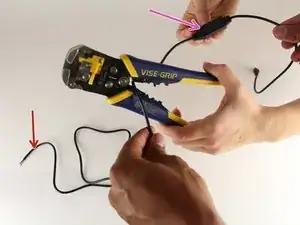

Используйте бокорезы, чтобы отрезать провод так, чтобы от регулятора осталось примерно 7–8 см (около 3 дюймов), там, где указывает фиолетовая стрелка

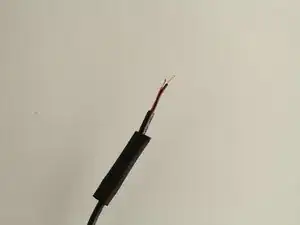

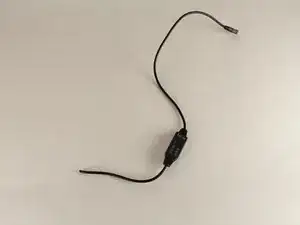

Регулятор напряжения должен выглядеть как на втором изображении, а конец провода — как на третьем.

Внутри внешней оболочки провода находятся два изолированных медных провода, поэтому требуется два разных приёма зачистки

Сначала нужно снять наружную оболочку провода. Помните, что внутри находятся два меньших провода

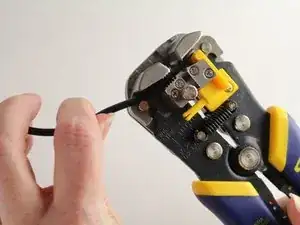

Осторожно снимайте наружную оболочку и удаляйте только внешнюю изоляцию.

Зачистите примерно 2,5 см наружной оболочки провода.

Наружная оболочка теперь будет отделена.

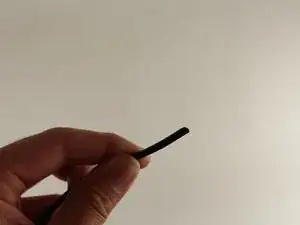

Снимите этот кусок резины с конца провода, чтобы получить доступ к меньшим чёрному и красному изолированным проводам.

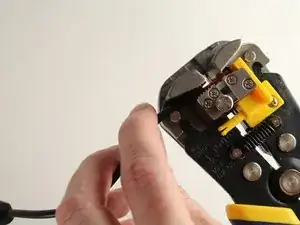

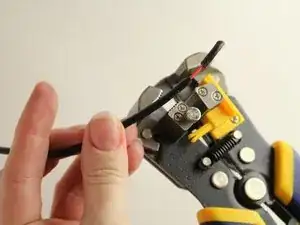

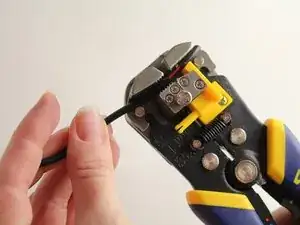

Используйте стрипперы, чтобы снять изоляцию с красного и чёрного проводов до медного сердечника.

Зачистите примерно 1,2 см с обоих — чёрного и красного проводов.

Это можно сделать одновременно, поместив оба провода в стриппер вместе.

Если солнечная панель поставлялась с каким-либо креплением, его нужно отрезать, оставив на проводах 25–30 см провода.

Этот шаг будет зависеть от типа используемой солнечной панели

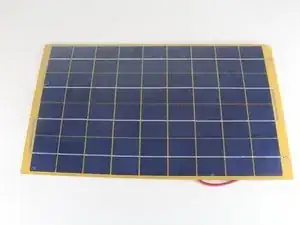

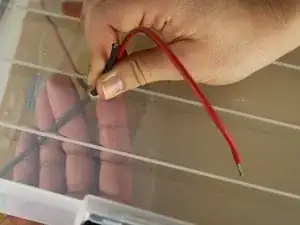

Протяните провода с задней стороны панели через отверстие снаружи коробки

Убедитесь, что светопоглощающая сторона солнечной панели будет открыта, когда коробка закрыта и положена лицевой стороной вниз

Оба, красный и чёрный провода, нужно зачистить от изоляции, чтобы оголить медный жилы.

Смотрите Шаг 3 для инструкций по зачистке проводов.

Наденьте на каждый из проводов солнечной панели термоусадочную трубку отдельно; используйте трубку диаметром от 3/16" до 3/32".

Наденьте термоусадочную трубку на провод регулятора напряжения, используя трубку диаметром от 1/4" до 1/8".

Подведите провода регулятора к проводам солнечной панели и подготовьтесь к пайке.

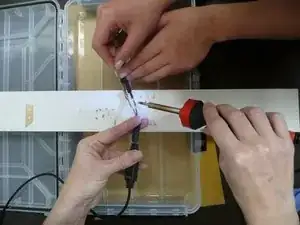

Пайте красный к красному и чёрный к чёрному.

Пайте над куском обрезной древесины или другой подложкой. Не паяйте над открытой коробкой во избежание падения припоя внутрь.

Инструкции по пайке см. на странице: Навыки пайки

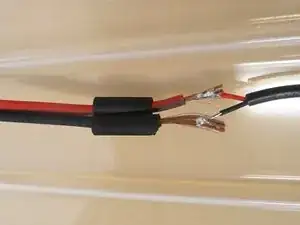

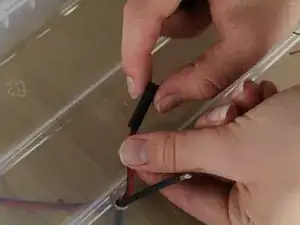

После того как провода припаяны, надвигните термоусадку с проводов солнечной панели, чтобы покрыть место пайки и оголённую медь.

Трубку с провода регулятора пока оставьте на месте — усадку нужно выполнять в два этапа.

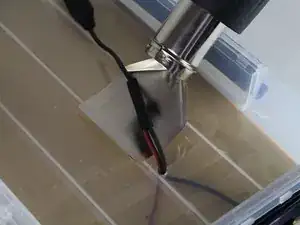

Используйте тепловой фен, чтобы усадить трубку на двух проводах солнечной панели, которые теперь покрывают паянное соединение.

На фен была установлена отражающая насадка, как показано.

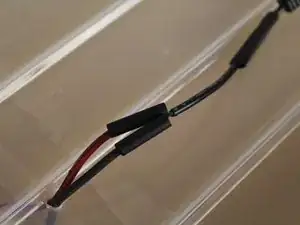

Теперь надвиньте термоусадочную трубку, которая была надета на регулятор напряжения, поверх проводов, которые уже подверглись усадке.

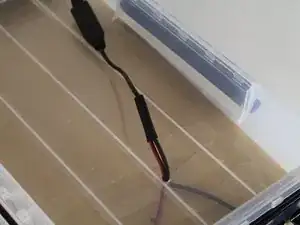

Усадите эту трубку до тех пор, пока резина плотно не обхватит провода, обеспечивая запечатанные кромки.

Подтяните это соединение так, чтобы солнечная панель плотно прилегала к задней части коробки.

Переверните коробку и приподнимите солнечную панель с задней части коробки, чтобы получить доступ к внутренней стороне коробки, при этом следя, чтобы провода оставались натянутыми изнутри.

Соберите пистолет для горячего клея согласно инструкции, прилагаемой к нему.

Коробка сделана из полипропилена, который очень трудно склеивать. Можно использовать другие клеи, но этот клей работает очень хорошо.

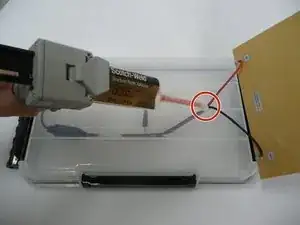

Заклейте отверстие, через которое проходят провода солнечной панели, на внутренней стороне коробки.

Нанесите клей круговыми движениями диаметром примерно четверть доллара по внешним краям коробки. Достаточно 6 точек клея.

Опустите панель на клей, убедившись, что она расположена по центру коробки.

Дайте клею высохнуть в течение 24 часов перед продолжением.

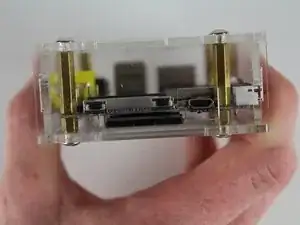

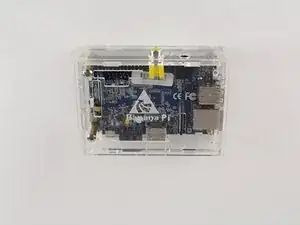

Если Banana Pi не поставляется уже в защитном корпусе, его необходимо собрать согласно инструкциям по корпусу.

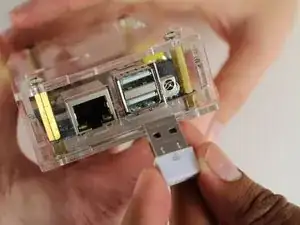

Вставьте Wi‑Fi модуль в любой из USB‑портов. Не имеет значения, в какой именно порт.

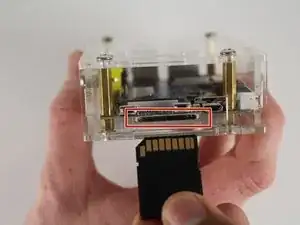

Загрузите сайт SPELL на карту памяти объёмом 64 ГБ.

Этот шаг ещё недоступен.

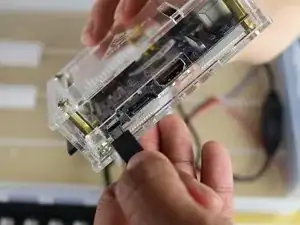

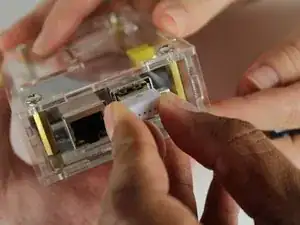

Вставьте модуль в слот Banana Pi, как показано.

Обратитесь к этому сайту для описания крючка и петли.

Отмерьте кусочки крючковой стороны липучки длиной примерно 1,5 дюйма.

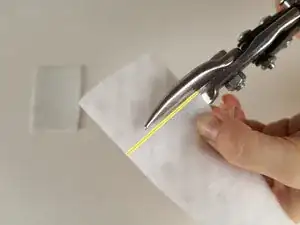

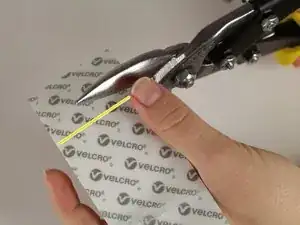

Используйте ножницы повышенной прочности (были использованы ножницы по металлу), чтобы отрезать крючковую сторону прочной липучки.

Повторите этот шаг три раза, пока у вас не будет 4 полоски крючковой стороны липучки.

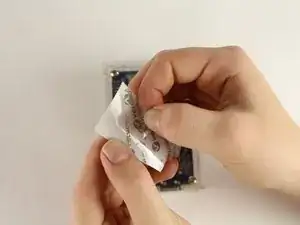

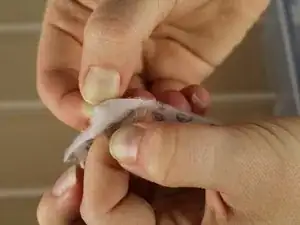

Снимите подкладку с крючковой стороны липучки.

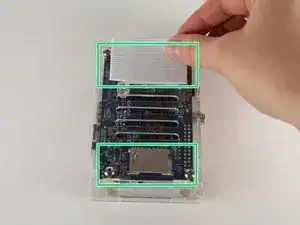

Приклейте липучку к двум отмеченным местам на нижней части Banana Pi.

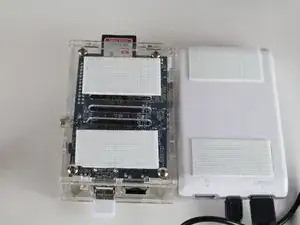

Компьютер Banana Pi теперь будет выглядеть как показано (до и после).

Снова снимите подкладку с крючковой стороны липучки для оставшихся 2 отрезанных кусочков.

Приклейте ещё две полоски крючковой стороны липучки к верхней и нижней части батареи.

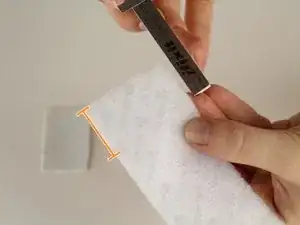

Отмерьте петлевую сторону липучки длиной примерно 1,5 дюйма.

Используйте ножницы, чтобы отрезать кусок петлевой липучки.

Повторите этот шаг три раза, пока у вас не будет четыре полоски петлевой липучки.

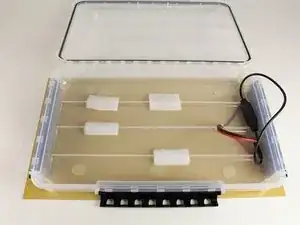

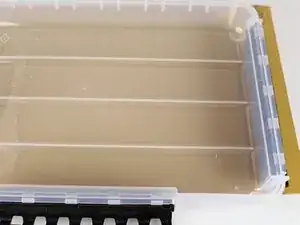

Откройте коробку и поставьте её на ровную, горизонтальную поверхность.

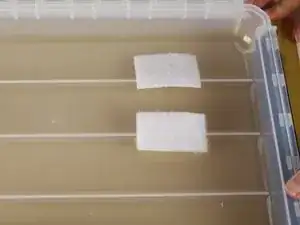

Снимите пластик с обратной стороны одного куска петлевой липучки, чтобы открыть клеевую поверхность.

Поместите кусок петлевой липучки в любой угол коробки, на короткой стороне, противоположной месту подключения проводов.

Разместите петлевую липучку поверх ребра.

Снимите подкладку с ещё одного куска крючковой липучки и поместите его на среднюю линию ребра.

Снимите подкладку с двух последних кусков крючковой липучки и поместите их в середине коробки.

Первый кусок должен располагаться над верхним ребром, а второй — под нижним ребром.

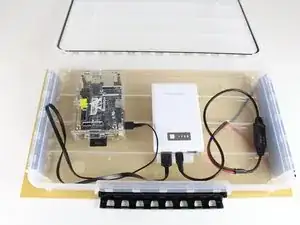

Коробка теперь должна выглядеть как показано.

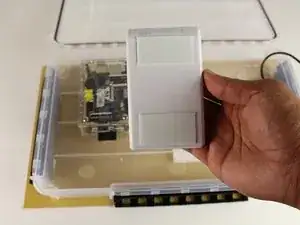

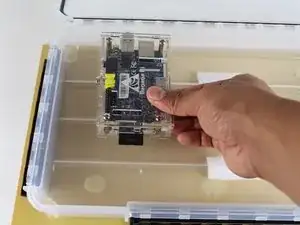

Поместите компьютер Banana Pi на набор крючковых полос, которые расположены ближе друг к другу, петлевой стороной вниз.

Это выглядит как крайний слева набор полос липучки на фотографии.

Петлевая липучка, прикреплённая к батарее, будет размещена в коробке, но сначала необходимо подключить провода.

Вставьте провод регулятора напряжения в центральное отверстие батареи.

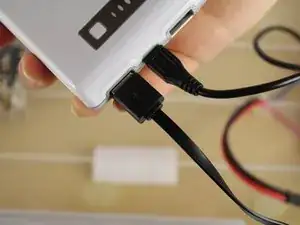

Вставьте USB‑кабель в любой из двух USB‑портов на батарее.

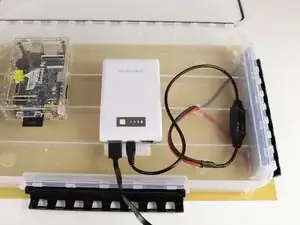

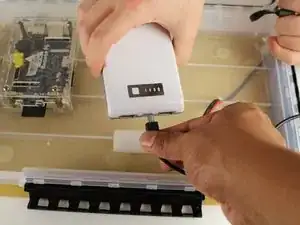

Разместите блок батарей на крючковой липучке внутри коробки.

Возможно, вам придётся снять Banana Pi с липучки, чтобы выполнить этот шаг.

Найдите mini USB‑порт на компьютере Banana Pi.

Он должен находиться на длинном краю с картой памяти слева и Wi‑Fi модулем справа.

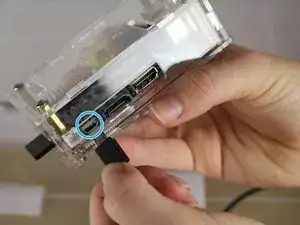

Вставьте разъём mini USB в этот порт.

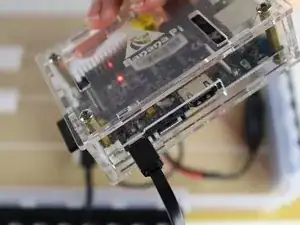

Если батарея заряжена, индикаторы на компьютере должны загореться.

Если батарея заряжена, а компьютер не включился, SolarSPELL придётся вынести на солнечный свет, чтобы солнечная панель зарядили батарею.

Убедитесь, что SPELL размещён обратной стороной вверх, чтобы солнечная панель получала прямой солнечный свет для зарядки.
