Celestron Powertank 12v DC аккумуляторная станция питания

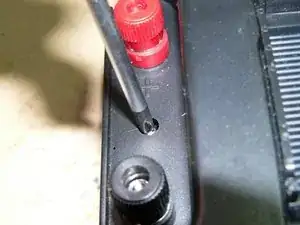

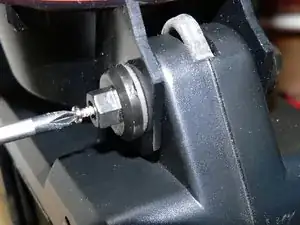

Для разборки используйте длинную крестовую отвёртку, которая правильно сидит в головках винтов. Удалите длинный винт, скрепляющий шарнир лампы, выньте пластиковый штифт шарнира и снимите лампу — для этого потребуется значительное усилие пальцев. Храните снятые детали в надёжном месте. Обратите внимание на резиновые шайбы между фланцем штифта и кронштейнами.

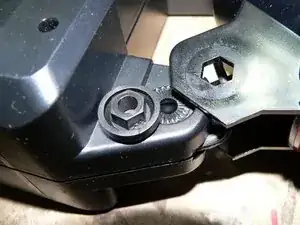

На третьей фотографии показаны фрикционные вставки, которые предотвращают произвольное перемещение корпуса лампы при фиксации. Запомните их положение для сборки.

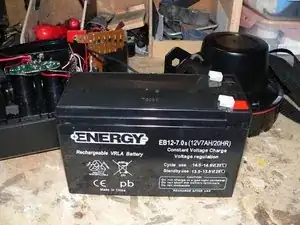

Для извлечения аккумулятора снимите ножевые клеммы. Избегайте короткого замыкания и прикосновения к клеммам. Утилизируйте отработавший аккумулятор в соответствии с местными правилами. Он всё ещё может содержать заряд, поэтому обращайтесь с ним осторожно — при необходимости заклейте клеммы изолентой. На этой фотографии показан новый аккумулятор.

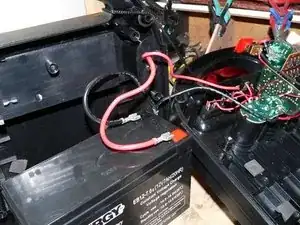

Чтобы установить новый аккумулятор, подключите проводку заново, помня, что красный провод идёт к красной клемме. Я допустил ошибку и вставил аккумулятор наоборот, но устройство всё равно работает. Это довольно тяжёлая и громоздкая деталь.

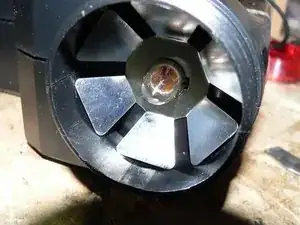

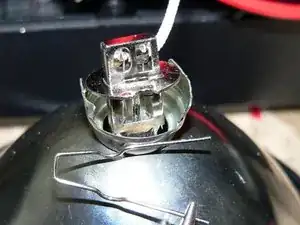

Это основная лампа для ориентира. Она удерживается в рефлекторе пружинным зажимом, как показано. Отсоедините чёрный провод, чтобы облегчить доступ.

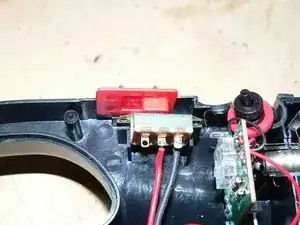

При открывании корпуса некоторые детали могут выпадать — обратите внимание, что красный скользящий переключатель надевается на компонент переключателя под ним. Также розовая кнопка функции мигания верхней лампы легко выпадет.

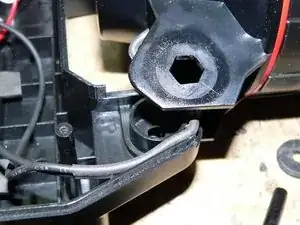

Кабель основной лампы проходит между трубкой шарнира и внешней частью корпуса, как показано на третьей фотографии.

На второй фотографии, чуть выше выреза под ремешок слева от розовой кнопки, видно небольшой горизонтальный металлический контакт — убедитесь, что он остаётся в этом положении, так как он фиксирует лампу верхнего фонаря.

Сборка требует аккуратности — убедитесь, что всё совмещено, включая переключатели и небольшие печатные платы, которые размещаются в выступах внутри одной половины корпуса. При необходимости используйте маленький фонарик, чтобы заглянуть внутрь. Следите, чтобы провода не были зажаты. Если всё в порядке, половинки корпуса должны сомкнуться ровно и без усилий.

На второй фотографии показана сборка рефлектора и лампы для верхнего фонаря. Если присмотреться справа за лампой, вы увидите небольшой металлический «V» или коготь — он удерживает лампу на месте. Для извлечения лампы аккуратно поверните её так, чтобы коготь вышел из выреза во фланце, и вытяните.

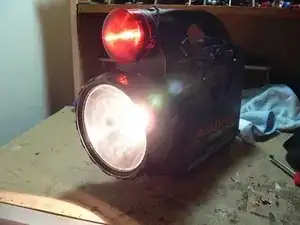

ПаверТанк теперь может снова присоединиться к вашему телескопу и служить вам долгие годы, обеспечивая питание и освещение. Также он может подогреть вашу дорожную кружку. Возможно, он сможет снова завести ваш автомобиль после остановки, вызванной близким неопознанным летающим объектом, но я этого не проверял.
