Замена джойстика контроллера Meta Quest 2

В этом руководстве показано, как снять и заменить дрейфующий или сломанный джойстик для контроллера Meta Quest 2.

Если у вас проявляется дрейф контроллера или джойстик не реагирует, скорее всего потребуется замена джойстика.

Джойстик находится за платой контроллера, поэтому для доступа к нему потребуется полностью разобрать контроллер.

Это руководство составлено для правого контроллера. Если вы ремонтируете левый контроллер, вы всё равно можете использовать это руководство — процедура идентична.

Шаг 1

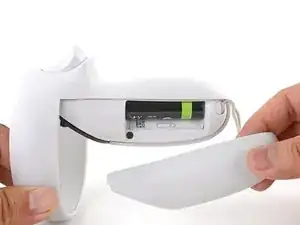

Сдвиньте крышку батарейного отсека пальцами в сторону ремешка контроллера.

Снимите крышку батарейного отсека.

Если вы разбираете контроллер для ремонта, извлеките батарейки из контроллера.

Шаг 2

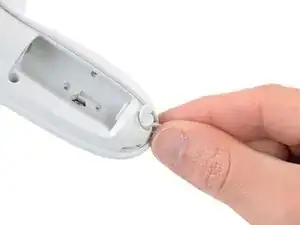

Возьмитесь пальцами за ремешок вблизи крепёжного штифта.

Выведите крепёжный штифт ремешка прямо из его гнезда.

Снимите ремешок.

Шаг 3

Нагрейте iOpener и приложите его к нижнему краю лицевой панели контроллера на одну минуту.

Шаг 4

Лицевая панель контроллера закреплена клеем и тремя защёлками трения.

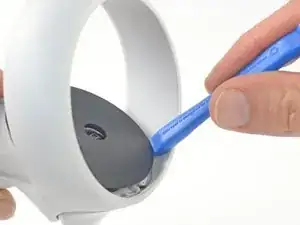

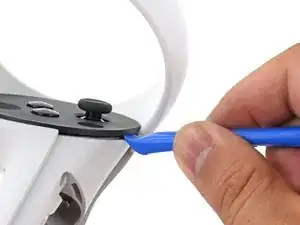

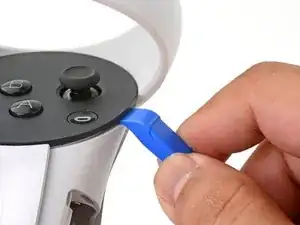

Вставьте лезвие пластиковой лопатки в зазор между лицевой панелью контроллера и корпусом, рядом с кнопкой Oculus.

Если лопатка не входит в зазор, нагрейте участок iOpener ещё одну минуту и попробуйте снова.

Сдвиньте лопатку к основанию кольцевого корпуса, чтобы ослабить клей.

Шаг 5

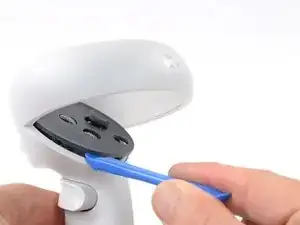

Используйте лопатку, чтобы поддеть зазор и ослабить первую защёлку трения.

Шаг 6

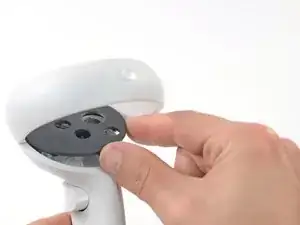

Продолжайте поддевать по окружности лицевой панели, чтобы отделить остальные защёлки трения и клей.

Если возникают сложности, приложите нагретый iOpener к лицевой панели на одну минуту и попробуйте снова.

Шаг 7

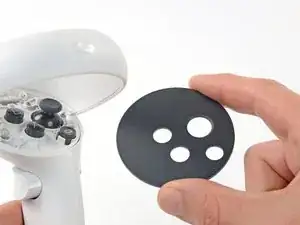

Снимите лицевую панель контроллера.

Три защёлки трения должны надежно держать панель, поэтому при повторной сборке нет необходимости заменять клей. Плотно прижмите панель к контроллеру, чтобы все защёлки полностью вошли на место.

Шаг 8

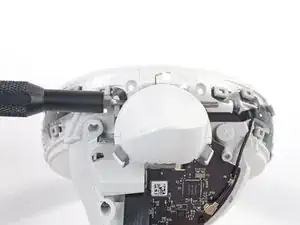

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, крепящие кольцевой корпус к контроллеру:

Два винта длиной 4.7 мм

Два винта длиной 5.9 мм

Шаг 9

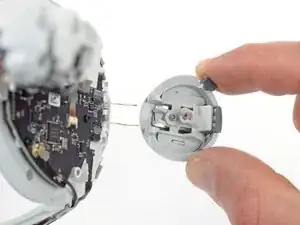

Нажмите кончиком лопатки на белый выравнивающий квадратик, чтобы освободить кольцевой корпус.

Шаг 10

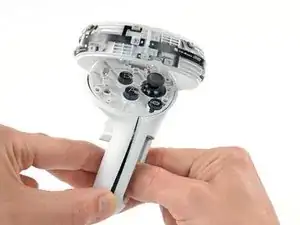

Возьмитесь пальцами за конец кольцевого корпуса, где нет белого выравнивающего квадратика.

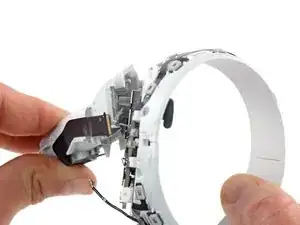

Осторожно поднимите кольцевой корпус вверх и отведите его от контроллера, чтобы отщёлкнуть его.

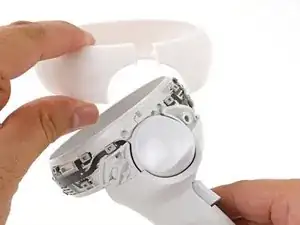

Снимите кольцевой корпус контроллера.

Шаг 11

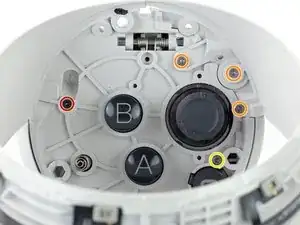

Используйте отвёртку Torx T5, чтобы выкрутить пять винтов:

Один винт длиной 11.5 мм

Три винта длиной 5.9 мм

Один винт длиной 18.2 мм

Шаг 12

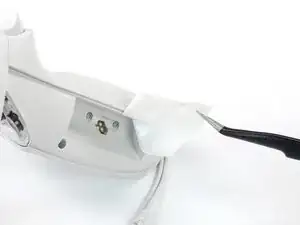

С помощью пинцета и пальцев аккуратно отлейте информационную наклейку батарейного отсека из отсека для батарей.

Если вы планируете повторно использовать эту наклейку, старайтесь не порвать её. Если снять сложно, приложите нагретый iOpener на одну минуту, чтобы размягчить клей.

Шаг 13

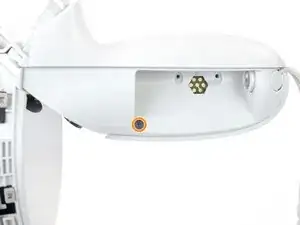

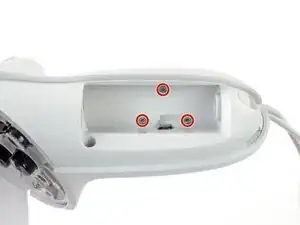

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 5.9 мм, фиксирующие боковую панель к контроллеру:

Три винта внутри батарейного отсека

Один винт рядом с углом батарейного отсека

Шаг 14

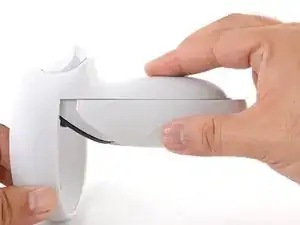

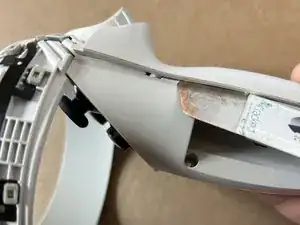

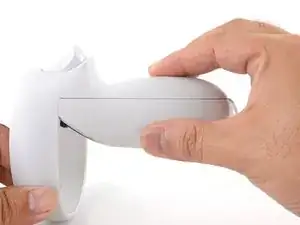

Оттяните нижнюю часть боковой панели слегка от контроллера, чтобы ослабить панель.

Вы можете услышать несколько щелчков при выходе зацепов — это нормально.

Шаг 15

Часть боковой панели зацеплена вокруг стойки винта. На этом шаге вы раздвинете стойку достаточно, чтобы вывести панель.

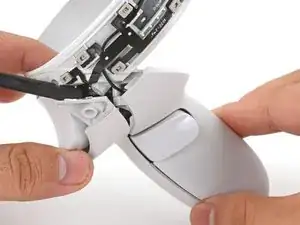

Вставьте плоский конец лопатки в зазор между кольцом контроллера и передней панелью.

Передняя панель — это пластиковая рамка под передним триггером.

Поверните лопатку, чтобы расширить зазор между передней панелью и контроллером.

Расположите лопатку так, чтобы она могла оставаться в этом положении без вашей руки.

Шаг 16

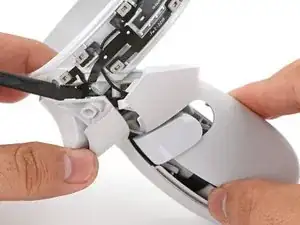

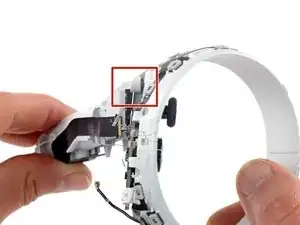

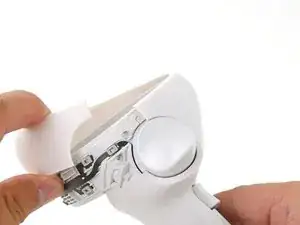

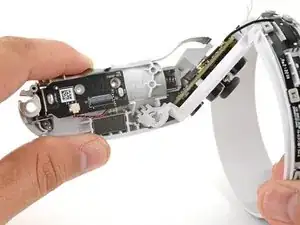

Проведите петлевую часть боковой панели через зазор стойки винта.

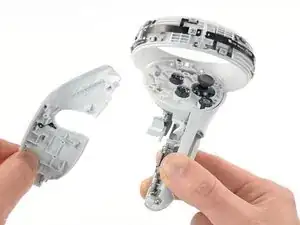

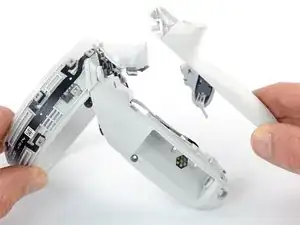

Снимите боковую панель.

Шаг 17

Во время сборки:

Раздвиньте стойку для винта достаточно широко, чтобы боковая панель можно было снова обвести вокруг неё.

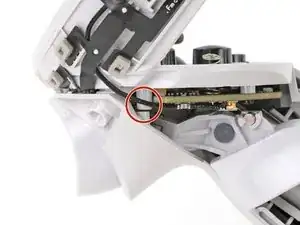

Будьте осторожны, чтобы не зажать антенный кабель или гибкий кабель трекинга при возвращении боковой панели на место.

Шаг 18

Используйте лопатку или инструмент для вскрытия, чтобы осторожно отжать корпус сначала со стороны отсека для батарей.

Когда он защёлкнется, переверните контроллер, чтобы снять переднюю панель.

Если возникают сложности, переходите к следующему шагу.

Шаг 19

Если вам удалось снять переднюю панель, пропустите этот шаг.

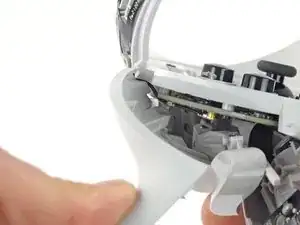

Схватите переднюю панель у нижней части контроллера.

Поднимите и слегка потяните нижний край передней панели наружу, чтобы он освободился от пластикового выравнивающего штифта.

Выравнивающий штифт легко ломается. Убедитесь, что вы подняли панель достаточно, чтобы она освободилась от штифта.

Шаг 20

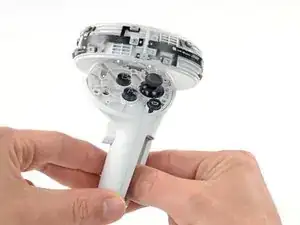

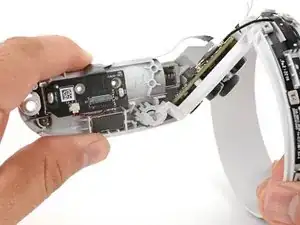

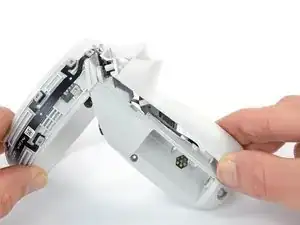

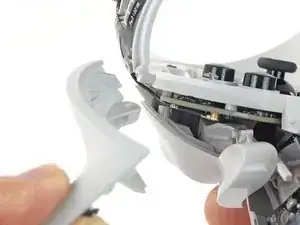

Отведите переднюю панель от контроллера и снимите её.

Шаг 21

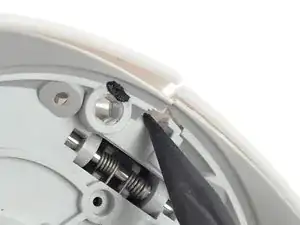

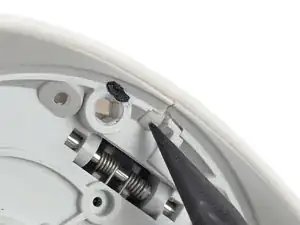

Используйте биту отвёртки (например, Torx T5) или острый конец лопатки, чтобы вытолкнуть штифт переднего триггера со стороны, показанной на фото. Толкание с противоположной стороны может порвать кабель датчика.

Для лучшего доступа можно также использовать выпрямлённую скрепку или острый конец пинцета.

Шаг 22

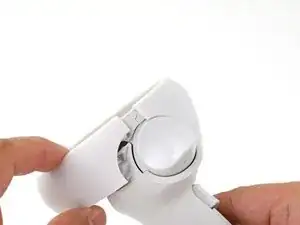

Держите передний триггер пальцем, чтобы он не выскочил.

Используйте пинцет или пальцы, чтобы вытащить штифт триггера.

Шаг 23

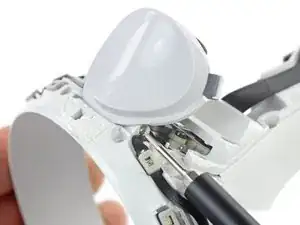

Снимите передний триггер.

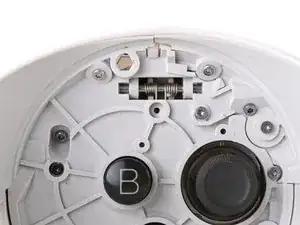

При сборке убедитесь, что обе пружины правильно располагаются в своих канавках.

Шаг 24

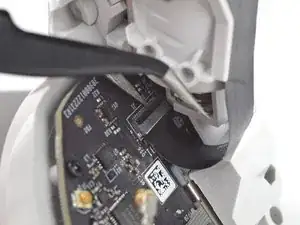

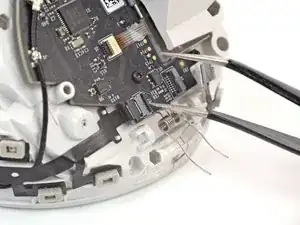

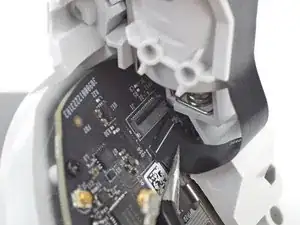

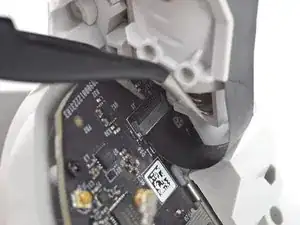

Подденьте чистым ногтем или пинцетом фиксатор ZIF‑разъёма, который удерживает внешний гибкий кабель трекинга.

Шаг 25

Снимите внешний гибкий кабель трекинга, захватив его за язычок пинцетом и потянув из разъёма ZIF.

Шаг 26

Используйте ту же процедуру, чтобы разблокировать и отсоединить внутренний гибкий кабель трекинга от его ZIF‑разъёма.

Шаг 27

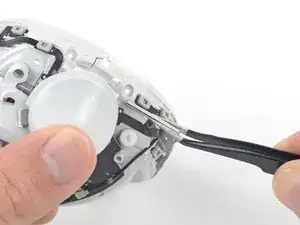

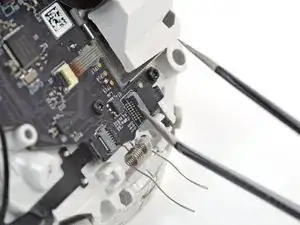

Подденьте чистым ногтем или пинцетом фиксатор и отсоедините гибкий кабель джойстика от его ZIF‑разъёма.

Шаг 28

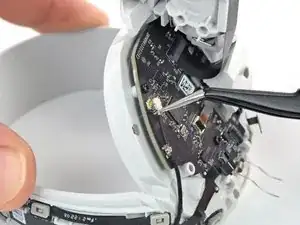

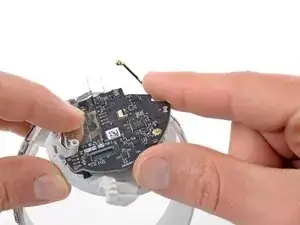

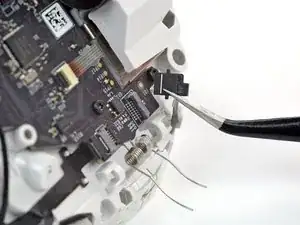

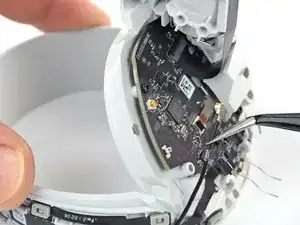

Подведите одну лапку пинцета под металлическую шейку антенного кабеля.

Подденьте прямо вверх, чтобы отсоединить антенну от платы контроллера.

Осторожно потяните антенну, чтобы отстегнуть её от заземляющего зажима.

Шаг 29

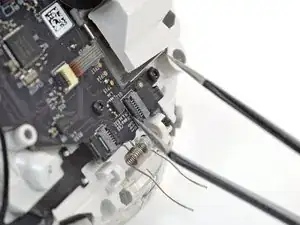

Подденьте чистым ногтем или пинцетом фиксатор и отсоедините перепаиваемый гибкий кабель (interconnect) от его ZIF‑разъёма.

Шаг 30

Корпус батарей — это пластиковая рамка, удерживающая батареи.

Поверните корпус батарей пальцами немного, чтобы его край рядом с аналоговым стиком щёлкнул и вышел из зацепления.

Шаг 31

Возле вибромотора находится фрикционная сборка, которую нужно разъединить, чтобы снять корпус батарей.

Осторожно покачивайте корпус батарей при вытягивании его из контроллера.

Снимите корпус батарей.

Шаг 32

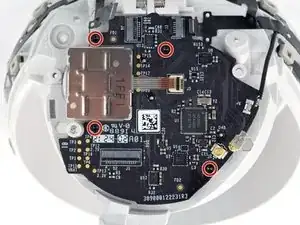

Используйте отвертку Torx T5, чтобы вывернуть четыре винта длиной 7,5 мм, крепящие плату контроллера.

При сборке будьте осторожны, чтобы не перетянуть эти винты, иначе вы можете их сломать.

Шаг 33

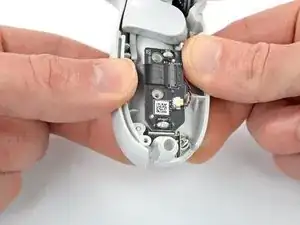

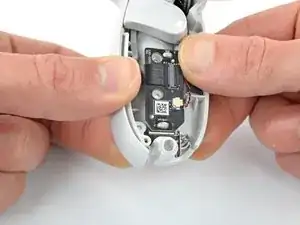

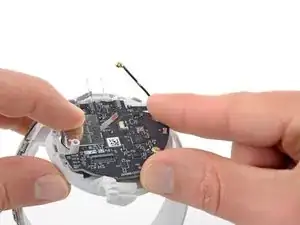

Подденьте плату контроллера пальцами и выньте её из корпуса.

Шаг 34

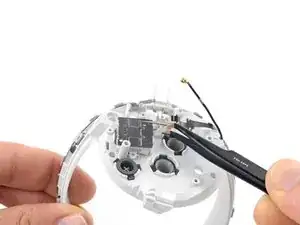

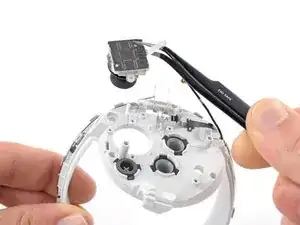

Снимите джойстик пальцами или пинцетом.

Заключение

Для повторной сборки устройства выполните эти действия в обратном порядке.

Отнесите электронные отходы на переработку в предприятие, сертифицированное по R2 или e‑Stewards.

Ремонт не удался? Попробуйте базовую диагностику или спросите сообщество Ответов за помощью.

Перевод руководства с ifixit.com
