Тестирование USB порта Meta Quest 2

Здравствуйте!

Если ваш Meta Quest 2 не подключается через USB или соединение работает только через USB 2.0, разъем на кабеле или чип на материнской плате могут быть повреждены. Ниже я покажу, как протестировать (основываясь на сравнении двух Meta Quest, один из которых имеет проблемы с USB, а другой без проблем).

Вам понадобится плата для тестирования USB 3.0, например, такая, и/или откройте корпус Oculus Quest 2, как в этом руководстве до шага 6:

Разборка Oculus Quest 2

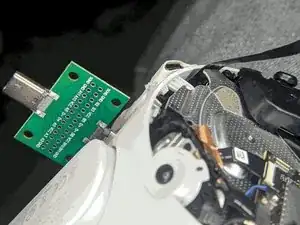

Если вы вставите тестовую плату, как показано на фото, то: D- и D+ являются контактами USB 2.0; A2, A3 и A10, A11 и B2, B3 и B10, B11 это TX и RX пары USB 3.0.

Пары TX и RX USB 3.0 должны быть одинаковыми в обоих направлениях, а A10-A11 и B10-B11 должны быть 600+/- во время подачи диодов в обоих направлениях.

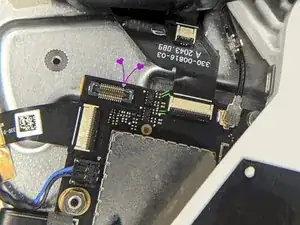

Отсоединив разъем от платы, вы можете увидеть изображение, как на фото. Фиолетовая метка — это первый контакт разъема. Пусть это будет #1, а слева — #2, тогда:

#2 будет B11 & #3 будет B10

#5 будет A2 & #6 будет A3

#8 будет A10 & #9 будет A11

#11 будет B3 & #12 будет B2

Во втором ряду считайте так же справа:

#4 будет D+ & #5 будет D-

Четыре зеленые линии на предыдущем фото — это те же A11-A10 и B11-B10 после мультиплексоров (самые уязвимые и незащищенные части порта — они повреждаются первыми).

Как вы можете видеть, разделительных конденсаторов нет (из-за требуемой длины провода).

Если они получают напряжение питания или сигнал от USB 2.0, они перегорают и перестают работать динометриально.

Насколько мне известно, повреждение необратимо и возникает в основном чипе на плате (ремонт нецелесообразен).
