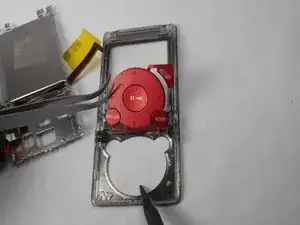

Замена передних кнопок Sony NWZ-E473

При выполнении этого руководства помните, что передние кнопки хрупкие, обращайтесь с ними осторожно.

Шаг 1

Используйте отвертку Phillips №00, чтобы выкрутить два винта длиной 5 мм, расположенные на нижней части задней панели устройства.

Шаг 2

Используйте пластиковый инструмент для открывания, чтобы ослабить нижнюю часть устройства.

Шаг 3

Используйте пластиковый инструмент для открывания, чтобы ослабить верхнюю панель устройства.

Шаг 4

Используйте отвертку Phillips №00, чтобы удалить два винта длиной 3 мм, расположенные под верхней панелью устройства.

Шаг 5

Снимите заднюю крышку с устройства.

Шаг 6

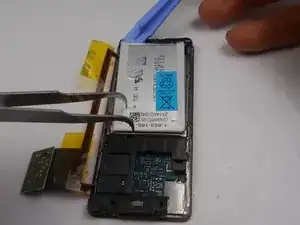

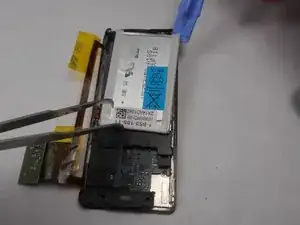

С помощью пинцета и лопатки оторвите слой клейкой ленты вместе с процессором, который находится чуть ниже батареи.

Шаг 7

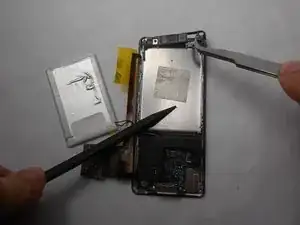

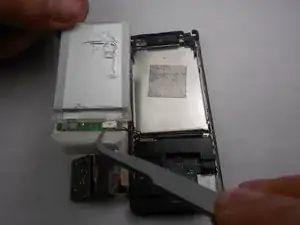

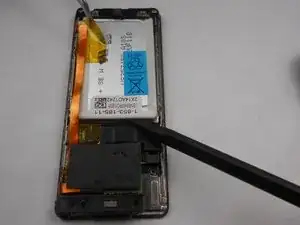

Подденьте инструментом для поддевания верхнюю часть батареи и приподнимите её из корпуса.

Шаг 8

Снимите наклейки с клемм батареи, расположенных на нижней стороне батареи.

Шаг 9

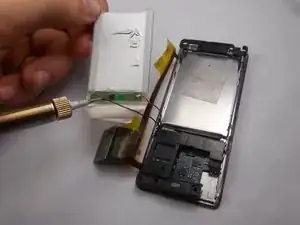

Используйте паяльник, чтобы отсоединить провода от красной и черной клемм.

Шаг 10

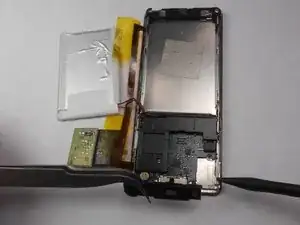

Используйте нейлоновую лопатку или пинцет, чтобы снять пластиковую крышку USB.

Шаг 11

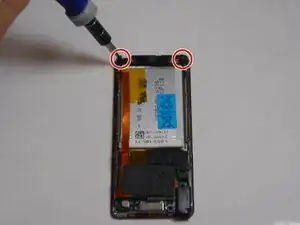

Используйте отвертку Phillips №00, чтобы открутить два винта длиной 2 мм, расположенные в верхних углах устройства.

Шаг 12

Используйте нейлоновую лопатку или пинцет, чтобы снять пластиковую защитную пластину в верхней части устройства.

Шаг 13

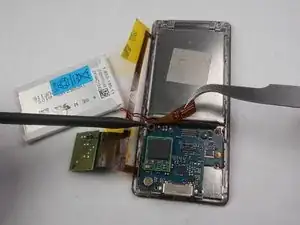

Снимите пластиковую защитную рамку, расположенную над материнской платой, с помощью пинцета и лопатки.

Шаг 14

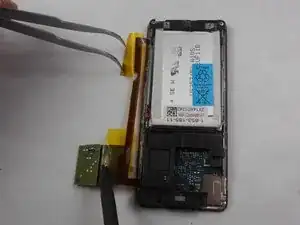

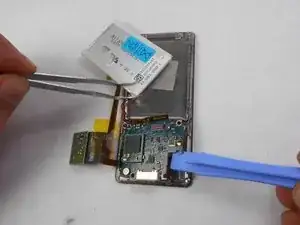

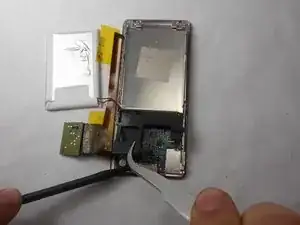

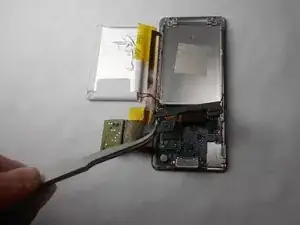

Отсоедините разъём экрана от материнской платы с помощью пинцета и лопатки.

Шаг 15

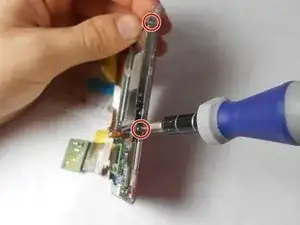

Используйте отвертку Phillips №00, чтобы удалить два винта длиной 3 мм по бокам внизу и два винта длиной 1 мм по бокам вверху устройства.

Шаг 16

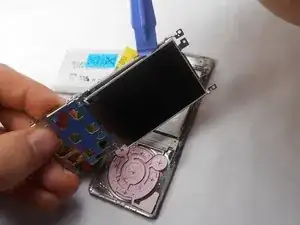

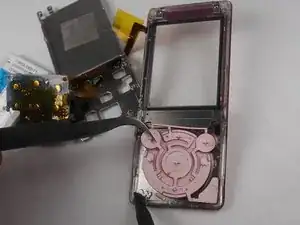

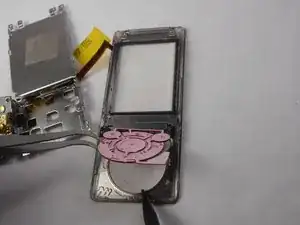

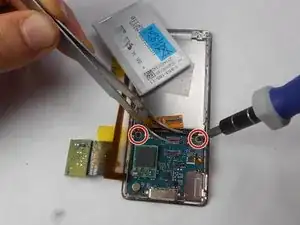

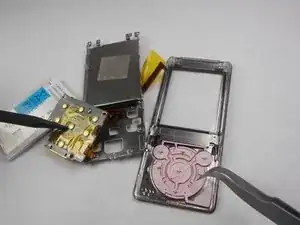

Используйте отвертку Phillips №00, чтобы открутить два винта длиной 2 мм, затем извлеките материнскую плату из устройства с помощью пинцета и пластикового инструмента для открытия.
