Замена ремня TC-FX170
В этом руководстве подробно описано, как разобрать плеер Sony TC-FX170 и заменить изношенный ремень внутри устройства.
Не заменённый вовремя изношенный ремень приведёт к проблемам в работе устройства, таким как затруднённая перемотка, пауза или перемотка вперёд при воспроизведении видеозаписей.
Перед началом убедитесь, что устройство полностью выключено и отключено от электросети.
Шаг 1

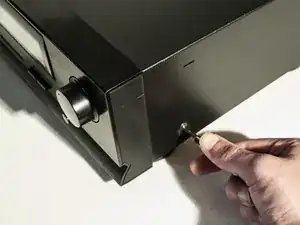

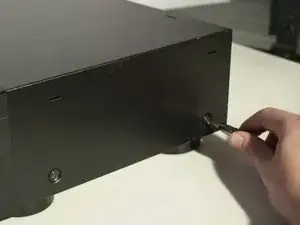

Отверткой Phillips #0 выкрутите два набора винтов с обеих сторон корпуса (всего четыре).

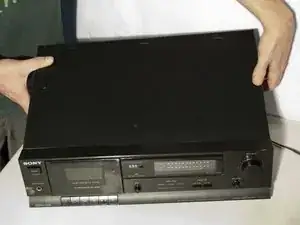

Схватите наружную оболочку снизу в задней части устройства. Осторожно отведите боковины наружу и поднимите, откидывая панель с передней рамы декы.
Шаг 2

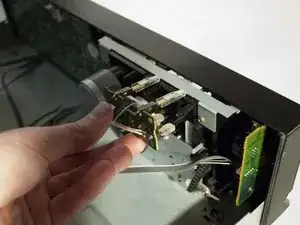

Удалите два винта Phillips #1, фиксирующие плату Motor IO.
Используйте край ногтя, чтобы прижать пластиковую защёлку, и сдвиньте плату Motor IO со стоек винтов.
Шаг 3

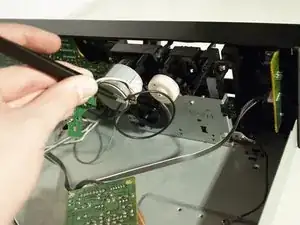

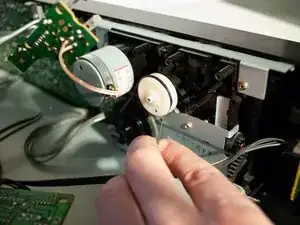

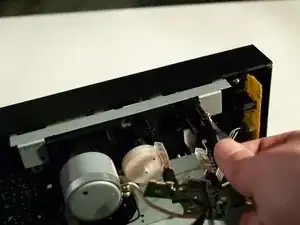

Снимите шпиндельный ремень, захватив его и сдвинув с колеса.
Удалите остатки загрязнений с колёс спиртом изопропиловым и палочкой с ватной головкой.
Шаг 4

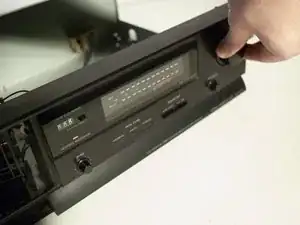

Снимите дверцу кассеты, захватив её сверху и снизу и сдвинув вверх.
Снимите ручки bias, balance и уровень записи, крепко захватив их с обеих сторон и потянув наружу.
Запомните текущие положения ручек. Они имеют ключи и могут быть установлены только в одном положении.
Шаг 5

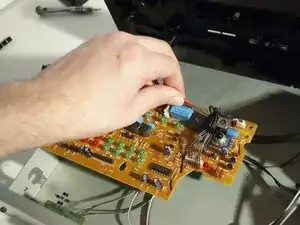

Отверткой Phillips #1 отвинтите пять винтов, удерживающих переднюю плату ввода/вывода.
Отключите два кабеля механизма кассеты от платы, удерживая их за боковые части и потянув наружу.
Шаг 6

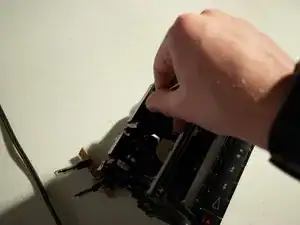

Удалите четыре винта Phillips #1, удерживающие механизм кассеты, и выньте его наружу.
Шаг 7

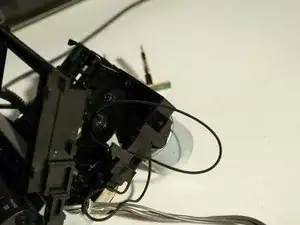

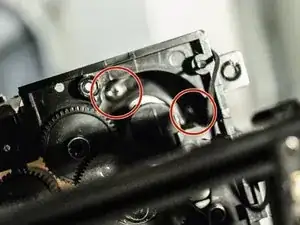

Снимите крышку механизма кассеты, выкрутив два винта Phillips #1 в верхней части и откинув её наружу.
Утилизируйте ремень счётчика ленты. Удалите любые оставшиеся от него загрязнения.
Шаг 8

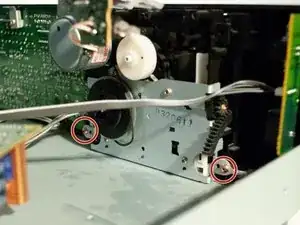

Снимите мотор, выкрутив два винта Phillips #1 внутри механизма. Выньте его с задней части механизма.
Утилизируйте главный моторный ремень. Удалите любые оставшиеся от него загрязнения.
Шаг 9
Не прикасайтесь к новым ремням голыми руками. Масло с вашей кожи значительно сократит срок службы деталей.

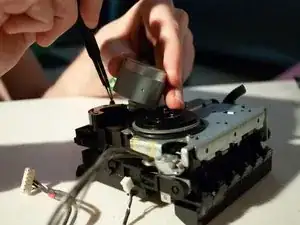

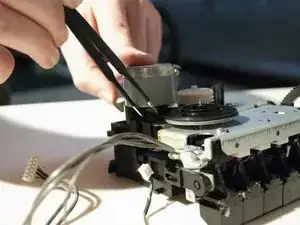

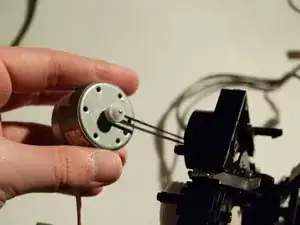

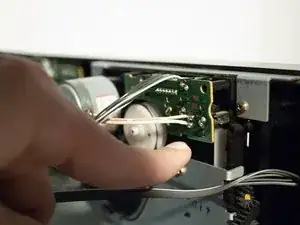

Используйте пинцет, чтобы натянуть запасной ремень на большую часть чёрного колеса.

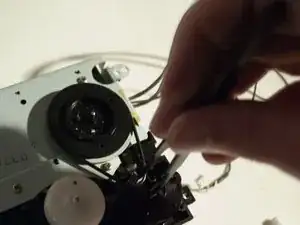

Ориентируйте мотор так, чтобы контакты пайки выступали над задней частью механизма кассеты, удерживайте запасной ремень пинцетом и вставляйте мотор обратно поверх него. Медленно сдвигайте ремень в сторону мотора, выравнивая ремень по шпинделю мотора.
Шаг 10

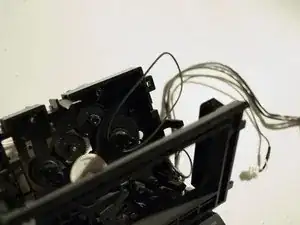

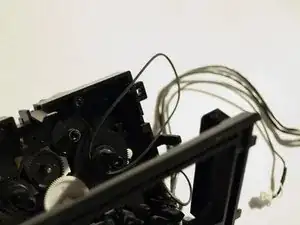

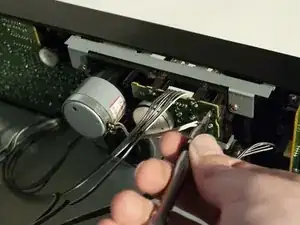

При помощи пинцета наденьте ремень счётчика ленты на шпиндель и оставьте свободный конец свисающим вдоль стороны механизма.
Шаг 11
Соберите механизм кассеты и переднюю плату ввода/вывода, выполняя предыдущие шаги в обратном порядке.
При помощи пинцета наденьте запасной ремень на меньшую часть чёрного колеса и на среднюю канавку белого колеса.
Заключение
Для повторной сборки устройства выполните оставшиеся шаги в обратном порядке.
Перевод руководства с ifixit.com
