Замена основной платы Sony CFD-8

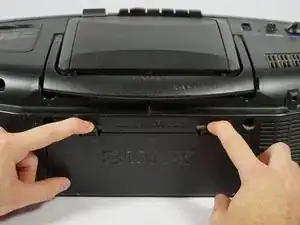

Снимите крышку отсека для батареек на задней панели бумбокса, надавив вниз на два зажима.

Обязательно отключите бумбокс от электросети перед его вскрытием для ремонта.

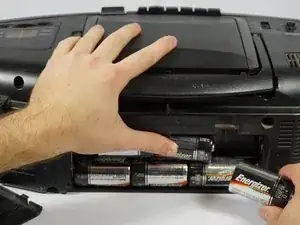

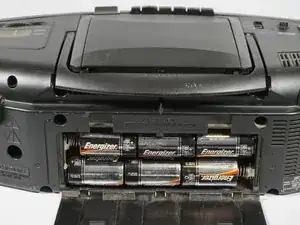

Нажмите на положительный контакт каждой батарейки. Когда она ослабнет, извлеките батарейку. Повторите для всех шести батареек.

У батареек в верхнем ряду положительный полюс направлен вправо. У батареек в нижнем ряду положительный полюс направлен влево.

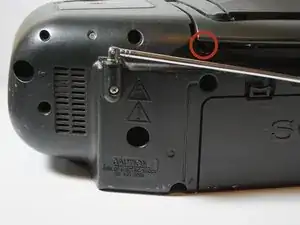

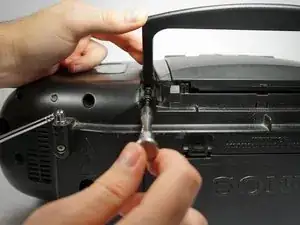

Держите ручку бумбокса под углом, чтобы получить доступ к винтам за CD-плеером.

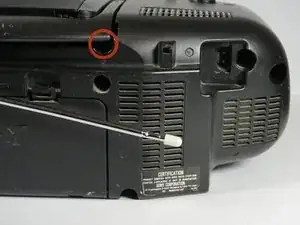

Используйте крестовую отвертку Phillips #1, чтобы отвинтить два верхних винта длиной 14 мм. Возможно, потребуется фонарик, чтобы увидеть винты.

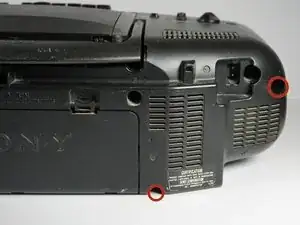

Отвинтите четыре винта длиной 14 мм с помощью крестовой отвертки Phillips #1. Два из этих винтов находятся в нижней части бумбокса, а другие два — по бокам бумбокса, как показано на связанных изображениях.

Все четыре винта обозначены черными стрелками (не видны на фото), указывающими их расположение на бумбоксе.

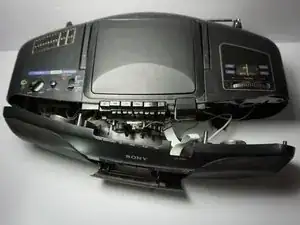

Аккуратно отделите переднюю панель от задней панели.

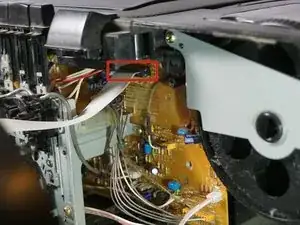

Отсоедините две соединительные колодки, удерживающие переднюю панель на бумбоксе.

Одна колодка расположена в верхнем левом углу основной платы.

Другая — это крупная белая плоская шлейфовая колодка чуть правее кассетного плеера.

Не прикасайтесь к цилиндрическим элементам на плате. Это конденсаторы, они могут дать удар током!

Снимите переднюю панель.

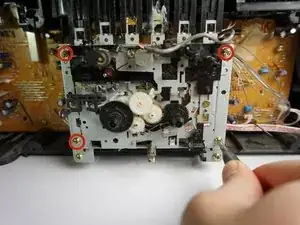

С помощью крестовой отвертки Phillips #1 отвинтите четыре винта длиной 12 мм, фиксирующие мотор кассеты к кронштейнам.

Пошевелите мотор кассеты, чтобы освободить его из двух кронштейнов. Не снимайте мотор полностью, только отделите его от кронштейнов.

Отсоедините две проводные пары, соединяющие мотор кассеты с основной платой. Затем аккуратно извлеките мотор.

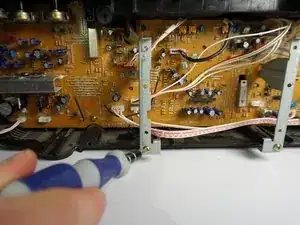

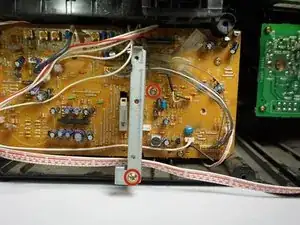

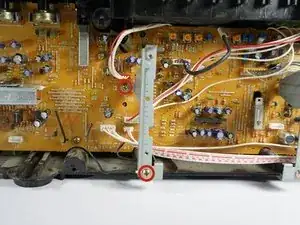

С помощью крестовой отвертки Phillips #1 отвинтите четыре винта длиной 12 мм, которыми кронштейны крепятся к основной плате.

Аккуратно потяните кронштейны наружу, чтобы снять их.

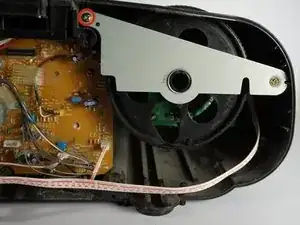

С помощью крестовой отвертки Phillips #1 отвинтите винт длиной 10 мм, расположенный в верхнем левом углу кронштейна колеса тюнера. Снимите металлический кронштейн.

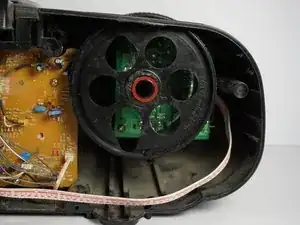

Используйте крестовую отвертку Phillips #0, чтобы отвинтить винт длиной 6 мм в центре колеса тюнера. Аккуратно снимите колесо тюнера.

Колесо тюнера немного выступает из верхней части бумбокса. Учитывайте это при его снятии.

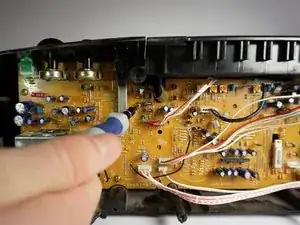

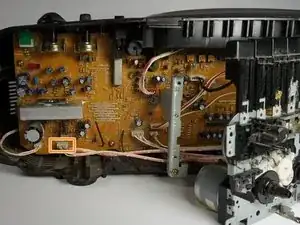

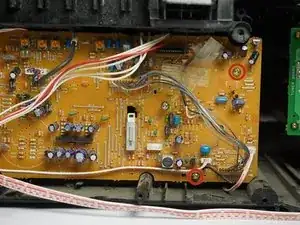

С помощью крестовой отвертки Phillips #1 отвинтите пять винтов длиной 10 мм, расположенных на основной плате.

Обратите внимание, что на втором изображении показана левая часть основной платы. На третьем изображении — правая часть.

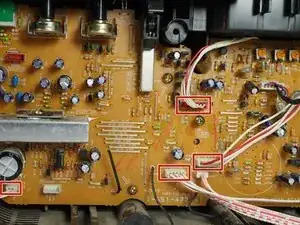

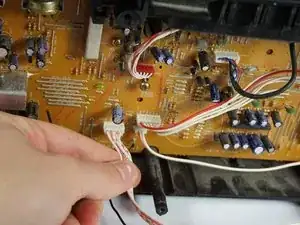

Отсоедините шесть проводных комплектов, подключённых к основной плате, как показано. Каждая проводная колодка имеет 3–6 контактов.

Порядок снятия не принципиален.

Обратите внимание, что на втором изображении показана левая часть основной платы. На третьем изображении — правая часть.

Разъёмы каждой из этих проводных колодок имеют разный размер. При сборке используйте эти различия размеров, чтобы правильно подключить проводные наборы к плате.

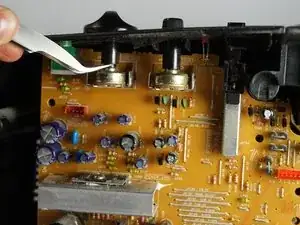

Используйте пинцет, чтобы поддеть и снять кнопки громкости и тюнера, расположенные в верхнем левом углу бумбокса.

Подденьте кнопки пинцетом, как показано на первом изображении. Осторожно подталкивайте вверх, пока кнопка не выйдет из посадочного места.

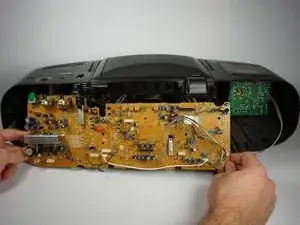

Осторожно покачивая, вытащите основную плату наружу до полного извлечения.

Убедитесь, что переключатель режима в верхнем левом углу платы не блокируется колесом тюнера, прикреплённым к корпусу. Иногда колесо тюнера мешает при извлечении платы.
