Замена материнской платы кассетного магнитофона Sony TCM-919

Электроника

Этот гид проводит читателей через процесс замены материнской платы для Sony TCM-919. Это устройство кассетного магнитофона соединено через материнскую плату, которая находится глубоко внутри устройства. Основными задачами замены материнской платы являются нахождение деталей для удаления и физическое удаление этих деталей. Этот гид направлен на облегчение поиска и удаления компонентов в восемь шагов.

Шаг 1

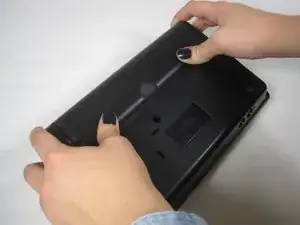

Переверните устройство так, чтобы задняя крышка была обращена вверх. Используйте большие пальцы, чтобы нажать вниз и затем открыть крышку батарейного отсека.

Удалите все батареи.

Шаг 2

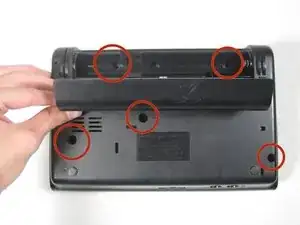

Удалите 5 винтов размером 5,95 мм, как показано на картинке, используя крестовую отвертку.

Шаг 3

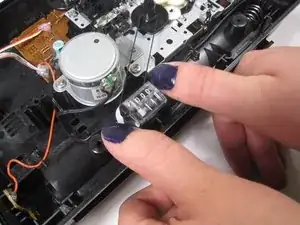

Найдите 3-циферный счетчик ленты и аккуратно разожмите защелки, выпуская счетчик.

Вытащите 3-циферный счетчик ленты.

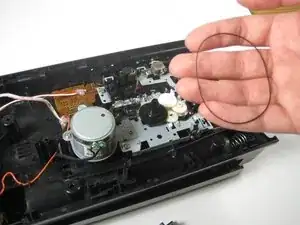

Удалите резинку, соединяющую 3-циферный счетчик ленты с головкой кассеты.

Шаг 4

Удалите винты, как показано на картинке, используя крестовую отвертку.

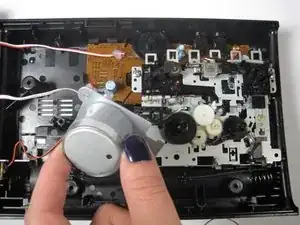

Вытащите ослабленный мотор из устройства и отложите его в сторону.

Шаг 5

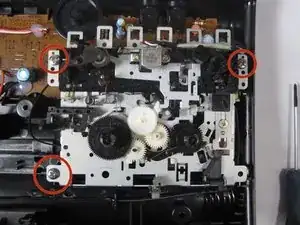

Удалите 3 винта размером 5,95 мм, используя крестовую отвертку, как показано на первой картинке.

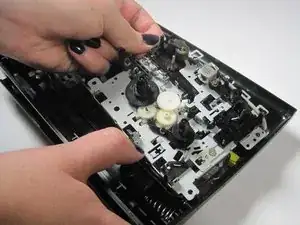

Упирайтесь на защелки и поднимите кассетную деку.

Отложите кассетную деку в сторону.

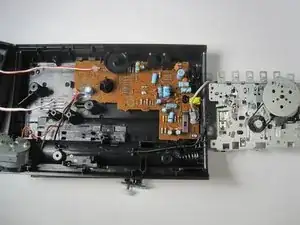

Шаг 6

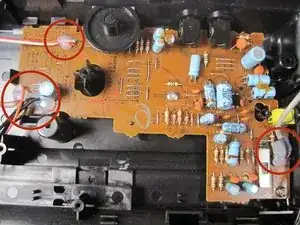

Удалите 2 винта размером 5,95 мм, как показано на картинке, используя крестовую отвертку.

Шаг 7

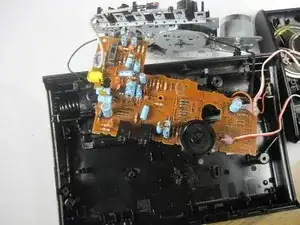

Полностью удалите эпоксидную смолу с материнской платы, чтобы провода под эпоксидной смолой могли двигаться свободно.

Шаг 8

Замена материнской платы кассетного магнитофона Sony TCM-919Перевод руководства с ifixit.com
