Замена динамиков радиоприемника-кассетника Sony CFS-204

Нажмите на две защёлки в верхней части крышки.

Поверните крышку от радиоприёмника в вашу сторону.

Поднимите крышку из трёх меньших защёлок внизу.

Убедитесь, что радиоприёмник выключен, чтобы избежать возможного поражения электрическим током.

Крышка отсека для батарей не показана.

Нажмите батареи на пружину и вытяните их, потянув пальцем, чтобы извлечь.

Для установки новых батарей нажмите отрицательный (минусовой) конец первой батареи на пружину и вставляйте батареи согласно схеме, показанной на изображении, чтобы обеспечить правильную полярность.

Удалите 6 винтов (длиной 30 мм) крестовой отвёрткой Phillips №2 из крупных отверстий, отмеченных стрелками на радиоприёмнике.

Нажмите кнопку EJECT, чтобы открыть кассетный отсек.

Нажатие этой кнопки необходимо, чтобы передняя панель могла отделиться от корпуса.

Возьмите радиоприёмник за переднюю и заднюю части и аккуратно раздвиньте их, чтобы отделить.

Вытяните белую вилку из красного разъёма на оранжевой плате в задней части корпуса.

Осторожно: не отламывайте красный разъём от печатной платы.

Теперь передняя и задняя части корпуса отделены друг от друга.

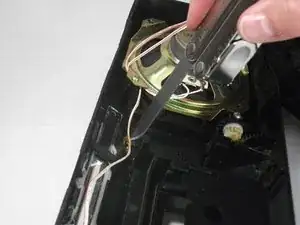

Осторожно разрежьте клей, удерживающий провод динамика в правом верхнем углу передней панели, острым инструментом или ножом, чтобы отделить провод от корпуса.

Провод можно уложить обратно в исходное положение без повторного приклеивания.

Удалите 2 винта (длиной 10 мм), расположенные в углах динамика, крестовой отвёрткой Phillips №2.

Существуют 4 посадочных места для винтов; однако в нашем радиоприёмнике винты были только в двух позициях на каждом динамике.

Повторите процедуру для второго динамика, если требуется замена обоих динамиков.

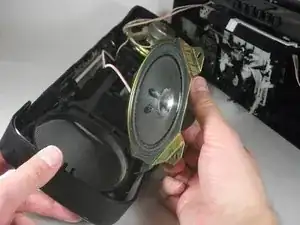

Поднимите динамики из передней панели радиоприёмника для завершения их извлечения.
