Разборка внешнего корпуса радиокассетного магнитофона Sony CFS-204
Этот гид покажет вам, как открыть корпус радиоприемника для диагностики внутренних проблем и проверки внутренних соединений.
Шаг 1

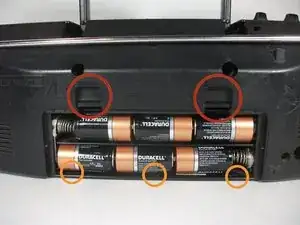

Нажмите вниз на две вкладки в верхней части двери.
Поверните дверь от радиоприемника к себе.
Поднимите дверь из трех меньших вкладок внизу.
Убедитесь, что радиоприемник выключен, чтобы избежать возможности удара током.
Дверца отсека батареек не показана.
Шаг 2

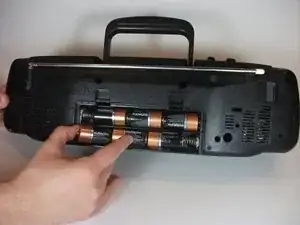

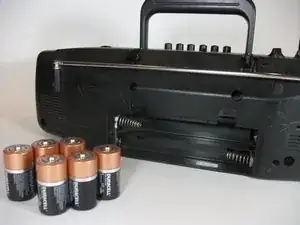

Нажмите на батареи против пружины и вытяните их с помощью пальца.

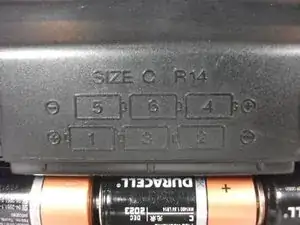

Чтобы вставить новые батареи, нажмите отрицательный конец первой батареи против пружины и следуйте схеме на картинке для вставки батарей в правильной ориентации.
Шаг 3
Удалите 6 винтов (длиной 30 мм) с помощью отвертки Phillips #2 из больших отверстий, отмеченных стрелками на радиоприемнике.
Шаг 4

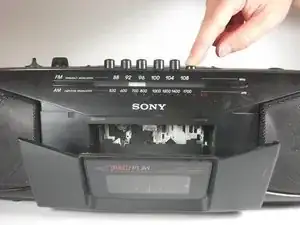

Нажмите кнопку EJECT, чтобы открыть кассетную деку.
Нажатие этой кнопки необходимо, чтобы передняя панель отделилась от корпуса.
Шаг 5

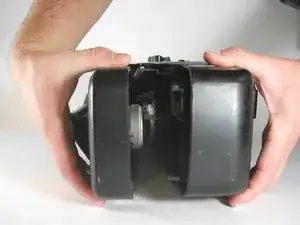

Схватите радиоприемник за переднюю и заднюю части и осторожно потяните их, чтобы разделить.
Шаг 6

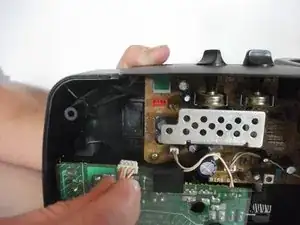

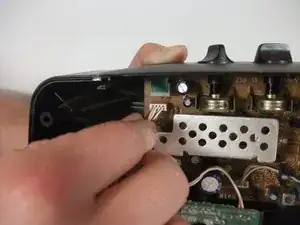

Выньте белую вилку из красного разъема на оранжевой печатной плате на задней панели корпуса.
Будьте осторожны, чтобы не отломать красный разъем от печатной платы.

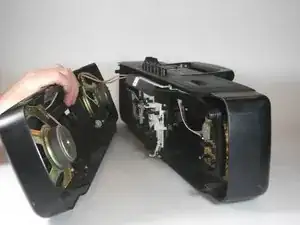

Теперь передняя и задняя части корпуса отделены друг от друга.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
