Sony CFD-8 Замена ремня мотора

Снимите крышку батарейного отсека на задней панели бумбокса, надавив вниз на два зажима.

Обязательно отключите бумбокс от сети перед тем, как пытаться открыть его для ремонта.

Нажмите на положительный контакт каждой батареи. Когда батарея ослабнет, поднимите её и извлеките. Повторите для всех шести батарей.

Верхний ряд батарей имеет положительный контакт, направленный вправо. Нижний ряд батарей имеет положительный контакт, направленный влево.

Держите ручку бумбокса под углом, чтобы получить доступ к винтам за CD-плеером.

Используйте отвертку Phillips #1, чтобы выкрутить два верхних винта длиной 14 мм. Возможно, понадобится фонарик, чтобы увидеть винты.

Удалите четыре винта длиной 14 мм, используя отвертку Phillips #1. Два из этих винтов находятся внизу бумбокса, а другие два — по бокам бумбокса, как показано на связанных изображениях.

Все четыре винта отмечены чёрными стрелками (не видны на фото), указывающими их расположение на бумбоксе.

Аккуратно разъедините переднюю панель и заднюю панель.

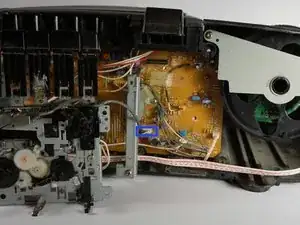

Отсоедините два разъёма, удерживающих переднюю панель на бумбоксе.

Один разъём находится в верхней левой части основной платы.

Другой — это большая белая лента чуть правее кассетного плеера.

Не прикасайтесь к цилиндрическим элементам на плате. Это конденсаторы, и они могут дать электрический удар!

Снимите переднюю панель.

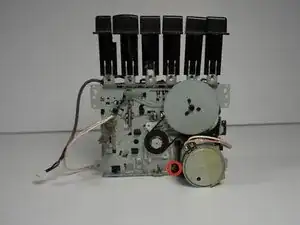

Открутите винты 3x12, обведённые на фото, с помощью отвертки Phillips #1.

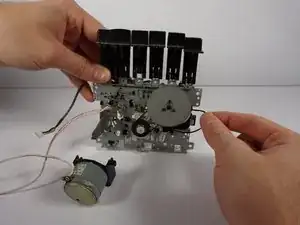

Осторожно отсоедините проводной разъём, потянув за его основание.

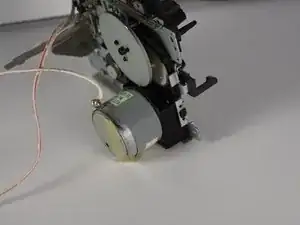

Открутите винт 5 мм, показанный на фото.

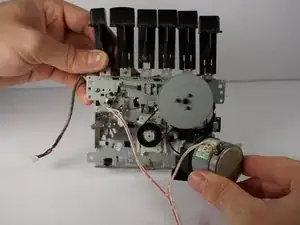

Обратите внимание на маленький защёлочный фиксатор на стороне сборки при снятии мотора.

Снимите ремень мотора с его оси.
