Замена ремней Sony TCM-353V

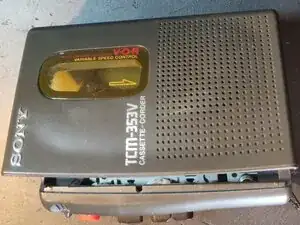

Извлеките 2 батареи AA из отсека для батарей перед тем, как открыть устройство.

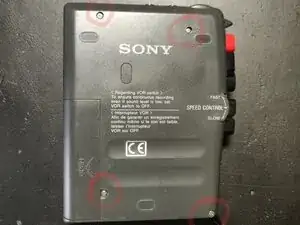

Открутите 4 винта на задней крышке, для этого подойдет отвертка Philips 0 (PH0). Затем снимите заднюю крышку, остерегайтесь кнопок, которые могут мешать при снятии крышки.

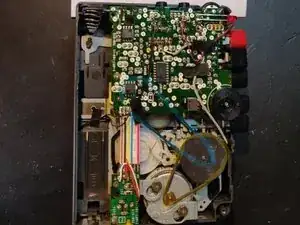

В моем случае длинный ремень был сломан (отсутствует на изображении), короткий ремень все еще находился на капстане/шпинделе, как видно на изображении, но также нуждался в замене из-за износа.

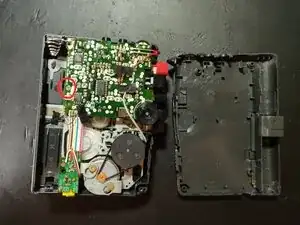

Открутите винт, удерживающий большую печатную плату (PCB), обведенный красным на изображении, та же отвертка PH0 подойдет.

Осторожно приподнимите плату. Будьте внимательны, чтобы не повредить провода, идущие к плате, замена ремней возможна без необходимости их отсоединения и повторного подключения. Легкое сгибание шлейфа (идущего к маленькой плате питания) может помочь поднять плату.

Сначала замените нижний ремень, который идет под платой (обведен синим на изображении), затем верхний ремень (обведен желтым на изображении). Пинцет поможет установить ремни на капстаны.

Нижний ремень длиннее, с внутренним периметром 10,16 см, в то время как верхний ремень короче, с внутренним периметром 8,9 см. Оба ремня квадратные и шириной 1 мм, и их можно найти в больших упаковках ремней в интернете. Учтите, что другие кассетные магнитофоны могут требовать разной длины ремней, обратитесь к сервисному мануалу от Sony для поиска номеров запчастей.

Номер детали нижнего ремня: 3-924-682-01, номер детали верхнего ремня: 3-924-681-01, оба можно найти в сервисном мануале TCM-353V от Sony (https://audiocircuit.dk/downloads/sony/S...), а длины были проверены на https://www.turntableneedles.com.
