Замена материнской платы Bluetooth-колонки Heyday 8125
Если вам необходимо заменить материнскую плату вашей Bluetooth-колонки Heyday 8125, следуйте этому пошаговому руководству.
Материнская плата является «мозгом» устройства и помогает остальным компонентам устройства взаимодействовать и работать вместе. Если материнская плата выходит из строя, устройство не будет функционировать, даже если батарея исправна, а остальные компоненты в порядке.
Перед началом ремонта убедитесь, что ваша колонка выключена и отключена от зарядного устройства.
Шаг 1
Установите колонку так, чтобы она стояла вертикально.

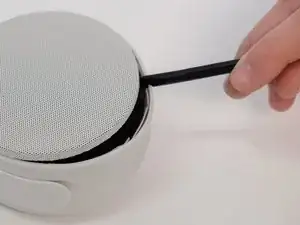

Используйте свою недоминантную руку, чтобы удерживать колонку на месте, в то время как вы аккуратно вталкиваете пластиковую лопатку в шов между стенкой устройства и решеткой.
Нажмите вниз с помощью пластиковой лопатки и поднимите решетку, пока не почувствуете, что она отделяется от колонки.
Аккуратно уберите её с верхней части устройства.
Шаг 2

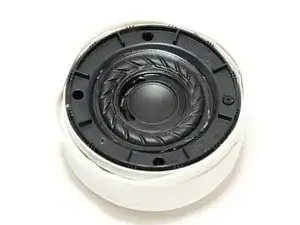

Используйте пинцет, чтобы удалить четыре черные резиновые крышки на винтах.

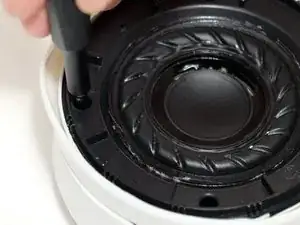

Используйте крестовую отвертку, чтобы убрать четыре винта длиной 8.9 мм под крышками винтов.
Когда все четыре винта будут вынуты, осторожно потяните черную крышку, используя руки, или используйте лопатку, чтобы поддеть её.
Крышка прикреплена к материнской плате снизу с помощью кабеля динамика. Не дергайте крышку из устройства. Вам нужно будет отсоединить разъем от гнезда, прежде чем удалить её полностью.
Шаг 3

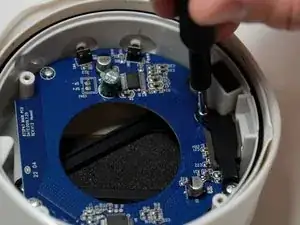

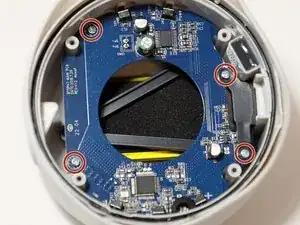

Используйте крестовую отвертку, чтобы убрать четыре винта длиной 6.6 мм с материнской платы.
Осторожно поднимите материнскую плату из колонки.

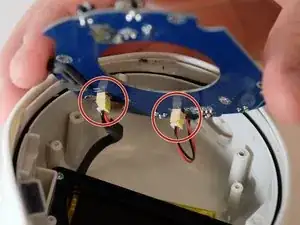

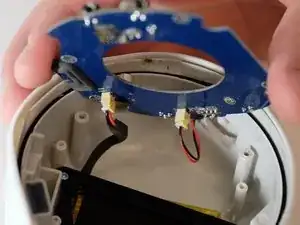

Материнская плата прикреплена снизу парой кабелей, поэтому не вытаскивайте её резко.
Шаг 4

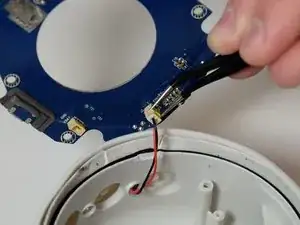

Потяните за каждый кабель, отводя его от разъема в том же направлении, в котором идут отдельные провода.
Тяните равномерно по всей ширине кабеля, чтобы ни один из проводов не был чрезмерно напряжен.
Удалите материнскую плату из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
