Замена пищалок (твиттеров) в Marshall Kilburn II
Пищалки — это самые маленькие динамики в аудиосистеме. Их небольшой размер имеет важное значение, поскольку для воспроизведения высокочастотных звуков динамик должен уметь вибрировать с высокой скоростью. Пищалки — один из важнейших компонентов Marshall Kilburn II для получения чистого звучания: они добавляют ясность и яркость общему звуковому восприятию.
Пищалки иногда выходят из строя. Если при воспроизведении звука вы слышите искажения, потрескивание или жужжание из области пищалки, это может указывать на повреждение. Возможно, потребуется заменить одну или обе пищалки.
Замена пищалок относится к среднесложным задачам. Всё необходимое — отвертка Phillips #1. Используйте это руководство, чтобы заменить пищалки в вашем Marshall Kilburn II.
Шаг 1
Переверните переднюю часть Marshall Kilburn II на ровной поверхности так, чтобы задняя часть была обращена к вам.
С помощью отвертки Phillips #1 выкрутите все десять винтов 4 мм.
Шаг 2
Поднимите крышку разъёма зарядки.
С помощью отвертки Phillips #1 выкрутите два винта 4 мм.
Шаг 3
Слегка приподнимите заднюю крышку динамика настолько, чтобы видеть внутреннее отделение динамика.
Берегите кабели от натяжения.
Если заднюю крышку трудно приподнять, вы можете использовать монтажный инструмент, чтобы поддеть её со стороны.
Поднимите заднюю крышку только настолько, чтобы можно было видеть внутреннее отделение динамика.
Шаг 4
Найдите аккумулятор, который закреплён в левом нижнем углу внутри. См. изображение 1.
Определите чёрный кабель, который соединяет аккумулятор с задней крышкой динамика.
Шаг 5
Возьмитесь за белый разъём аккумулятора и тяните прямо, чтобы вынуть его из гнезда.
Извлеките аккумулятор, подтянув его вверх из посадочного места.
Вам потребуется разрезать белую стяжку, удерживающую кабель аккумулятора вместе с другими кабелями.
Шаг 6
Сильно нажмите на защёлку разъёма динамика и потяните вверх, чтобы отсоединить его.
Отключите два разъёма динамиков.
Избегайте применения чрезмерной силы при вытягивании проводов, чтобы не повредить их.
Шаг 7
С помощью отвертки Phillips #1 открутите все шесть винтов 4 мм, крепящих основной динамик.
Учтите сильное магнитное притяжение от динамика.
Удалите основной динамик.
Шаг 8

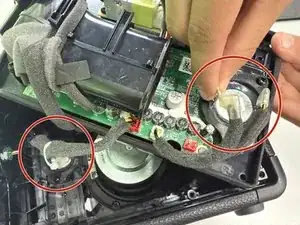

Найдите две пищалки. Одна расположена на задней крышке динамика, другая — внутри корпуса динамика, слева от основного динамика.

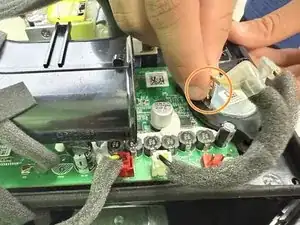

У пищалки, расположенной на задней крышке, отсоедините два разъёма, подключённых к пищалке, нажав на защёлки и потянув вверх.

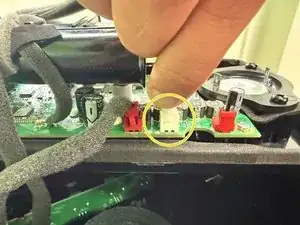

На другом конце этих двух разъёмов отсоедините белый разъём, нажав на защёлку и потянув вверх.
Шаг 9

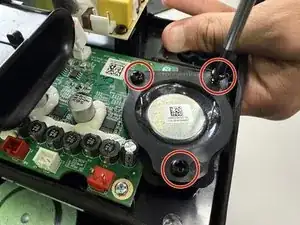

С помощью отвертки Phillips #1 выкрутите все три винта 4 мм, которые закрепляют пищалки.
После удаления всех трёх винтов аккуратно поднимите пищалку из её посадочного места.
Шаг 10

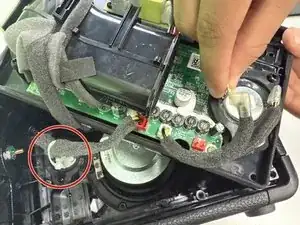

Найдите пищалку внутри корпуса динамика, слева от основного динамика.

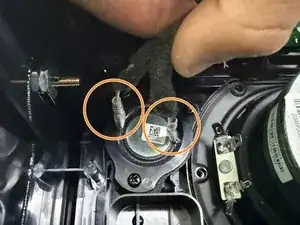

Отключите два разъёма, подключённых к пищалке, нажав на защёлки и потянув вверх.

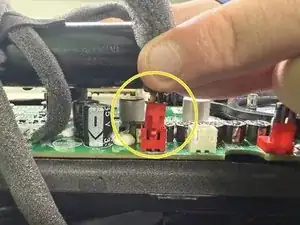

На другом конце этих двух разъёмов отсоедините красный разъём, подключённый к задней крышке динамика, нажав на защёлку и потянув вверх.
Шаг 11

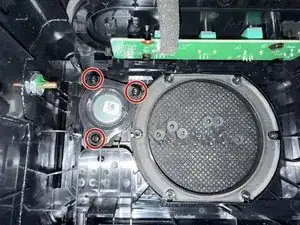

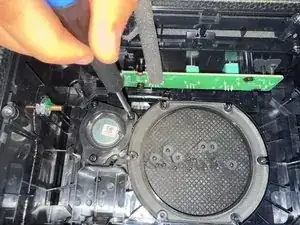

С помощью отвертки Phillips #1 выкрутите все три винта 4 мм, которые держат пищалку.

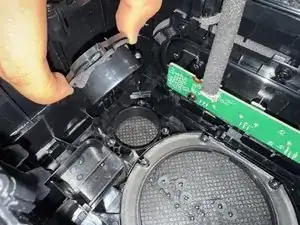

После удаления всех трёх винтов аккуратно извлеките пищалку из её посадочного места.
Заключение
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Перевод руководства с ifixit.com
