Замена разъёма Micro USB на динамиках Liberate BT

Первым шагом необходимо аккуратно снять переднюю панель с основания. Я не был уверен, какой шаг должен быть первым, но после разборки понял, что это 100% первый шаг.

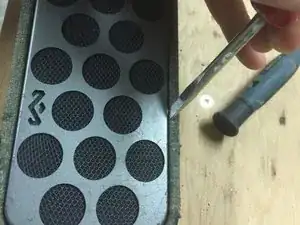

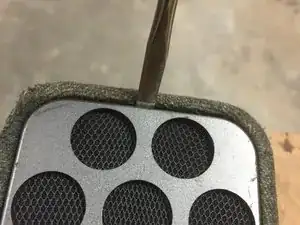

Используйте плоскую отвертку и аккуратно подденьте её под металлическую панель. Это нужно сделать по периметру, осторожно, прежде чем приподнимать её. Постарайтесь не прикладывать слишком много силы, чтобы не погнуть металл, это не требуется.

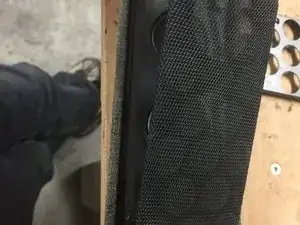

Следующим элементом является перфорированная решётка. Этот элемент аккуратно помещён в гнездо крепления под ним. Как и передняя панель, её нужно просто слегка поддеть, ещё легче, чем на первом шаге.

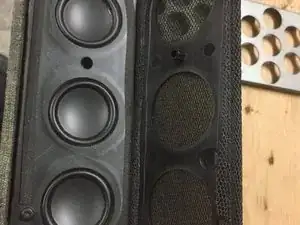

Далее вы сможете чётко увидеть винты на черной звуковой детали. Вам нужна небольшая крестовая отвертка или плоская. Будьте осторожны, аккуратно снимите эту панель, так как на её обратной стороне есть провода.

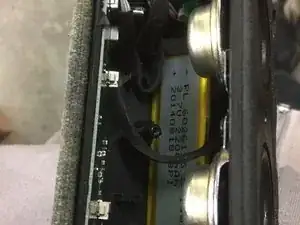

Аккуратно снимите панель динамика, оставив достаточно места для доступа внутрь.

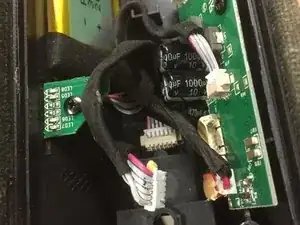

С помощью большого пальца и ногтя или отвертки, снимите разъёмы проводов с корпуса на материнской плате. Берите только за торцевую часть, соединённую с проводами.

Повторите это со всеми проводами внутри динамика, пока не останется самый нижний.

Теперь начните откручивать 3 винта в самом низу. Они держат деревянную панель марки Marley. Эту панель нужно снять, чтобы открыть доступ к другим крепёжным винтам.

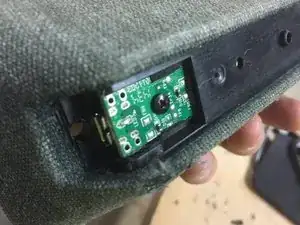

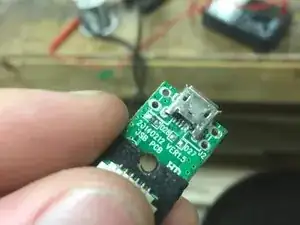

С удалением деревянной задней панели, теперь вы можете открутить небольшую плату, удерживающую разъём micro USB.

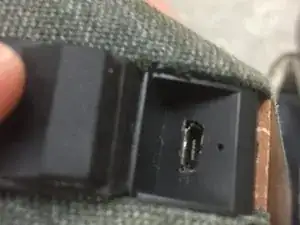

Вы также можете снять резиновую защитную крышку, аккуратно её потянув.

Для моей конкретной проблемы мне нужна была новая вставка в разъёме micro USB. Я купил новую в магазине электроники и использовал её вставку. Вставка — это то место, куда заходит контакт внутри micro USB для соединения. Затем они переходят на плату и припаиваются к ней.

Осторожно припаивайте 5 контактов к плате, используя очень тонкий паяльник. Не забудьте обрабатывать его стальной ватой.

Не добавляйте больше припоя, если на плате ещё остался припой!

Очень мало припоя нужно, чтобы обеспечить хорошее соединение от трассировки платы к этим очень маленьким контактам.
