Замена корпуса звукоснимателя и иглы на прямопривод turntable
Если воспроизводимая на вашем прямоприводном проигрывателе музыка звучит не так чисто, как обычно, возможно, требуется замена иглы и звукоснимателя. Это руководство демонстрирует и объясняет, как заменить иглу и звукосниматель в домашних условиях. Игла и звукосниматель, не требующие замены, обеспечивают чёткое и чистое звучание без шумов. Однако если это не так при воспроизведении на вашем прямоприводном проигрывателе, скорее всего, игла изношена. Кроме того, если вы заметили, что корпус звукоснимателя касается виниловой пластинки, это указывает на износ иглы и необходимость её замены.
Перед обращением к этому руководству убедитесь, что на игле нет пыли, так как накопление пыли на игле также может приводить к искажённому звуку. Если пыли нет, а качество звука не вернулось к норме, используйте это руководство и выполните замену звукоснимателя и иглы. Продолжение воспроизведения пластинки старой иглой и звукоснимателем приведёт к царапинам и дефектам на поверхности ваших пластинок, что может нанести им необратимый ущерб. Перед началом замены убедитесь, что вы отключили проигрыватель от источника питания.
Шаг 1

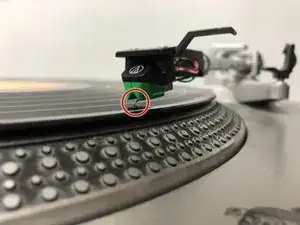

Проверьте иглу и корпус звукоснимателя, чтобы определить, требуют ли они замены.

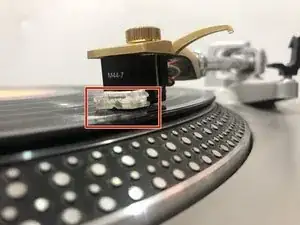

Если корпус звукоснимателя касается пластинки, его необходимо заменить.
Также, если при воспроизведении вы слышите скрежет или видите новые царапины на пластинке, пора менять корпус звукоснимателя и иглу.
Шаг 2

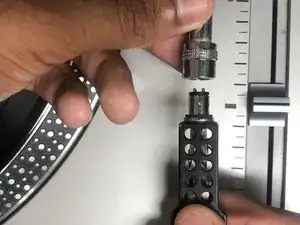

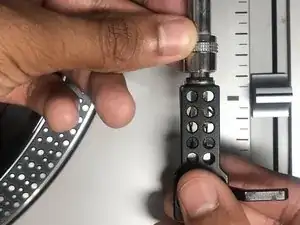

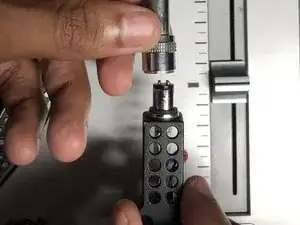

Отвинтите вручную колпачок на тонарме от головки.
Выньте головку, когда она полностью отвинчена от тонарма.
Шаг 3

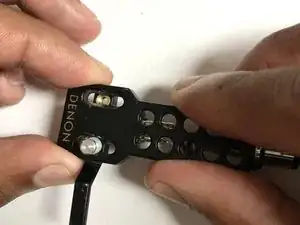

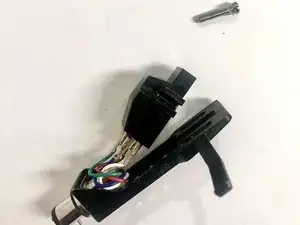

Используйте плоскую отвёртку 2,5 мм, чтобы выкрутить оба винта из головки.
Шаг 4

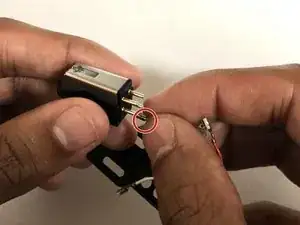

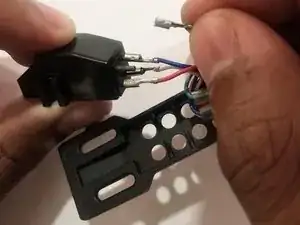

Осторожно выньте четыре провода с задней части корпусa звукоснимателя.
Шаг 5

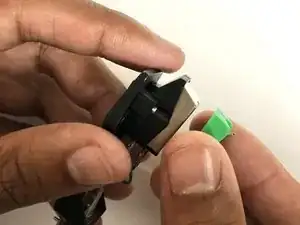

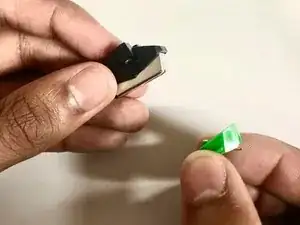

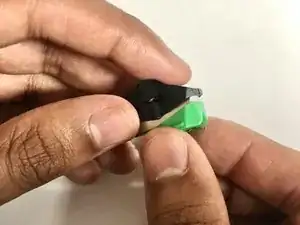

Снимите иглу с нового звукоснимателя, чтобы она не повредилась при установке.
Шаг 6

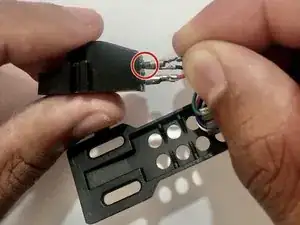

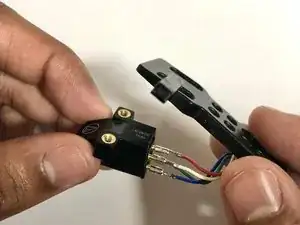

Подключите провода головки к новому корпусу звукоснимателя, совместив цвета проводов с контактами на корпусе.
Установите головку обратно на корпус звукоснимателя, убедившись, что отверстия под винты совпадают.
Вставьте винты в отверстия, соединяющие головку и новый корпус звукоснимателя.
Шаг 7

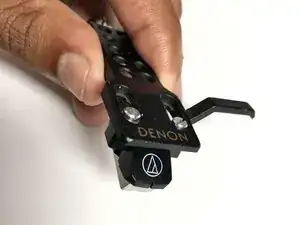

Закрутите винты с помощью плоской отвёртки 2,5 мм. Убедитесь, что головка прочно прикреплена к корпусу звукоснимателя.

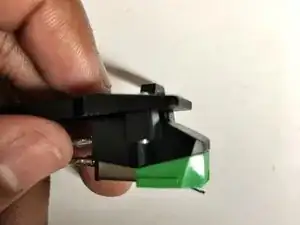

Наденьте новую иглу обратно на корпус звукоснимателя.
Шаг 8

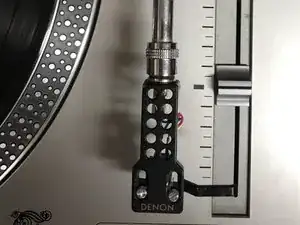

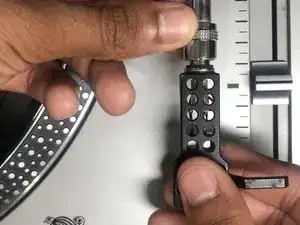

Прикрепите головку к тонарму и зафиксируйте головку, вкрутив её от конца тонарма.
Убедитесь, что головка закреплена в тонарме и отсутствует люфт при подключении к тонарму.
Шаг 9
Установите иглу на виниловую пластинку и убедитесь, что касание пластинки происходит только кончиком иглы, а не корпусом звукоснимателя.
Шаг 10

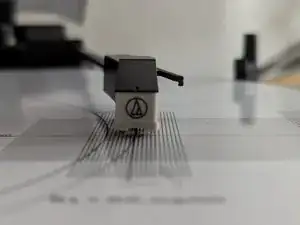

Для правильного звучания игла должна располагаться параллельно канавке пластинки. В противном случае уровни звука в левом и правом каналах будут не выровнены.
Для этого доступны шаблоны для покупки или печати. На них есть ортогональные линии в зоне, где игла садится и где она покидает канавку.

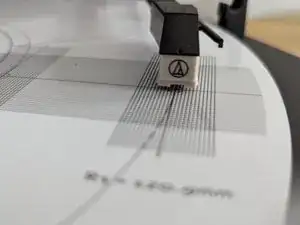

Игла должна быть параллельна линиям на шаблоне на радиусе 120,9 мм. Если это не так, можно ослабить винты, показанные в шаге 3, и отрегулировать корпус звукоснимателя. После регулировки затяните винты снова.
Перевод руководства с ifixit.com
