Динамик Urbanears Stammen не работает: руководство по ремонту

Я делюсь тем, как я отремонтировал мой динамик Urbanears «stammen». Поскольку мне не удалось найти информацию о ремонте динамиков Urbanears, я решил поделиться этим руководством для тех, кто хочет починить свой динамик Urbanears.

Примечание: В этом руководстве показано, как заменить SMD-компонент под названием TPS54335A, который стал причиной короткого замыкания на основной плате и препятствовал включению динамика. Причина неисправности вашего динамика может быть другой!

Техническая информация:

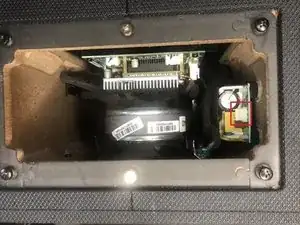

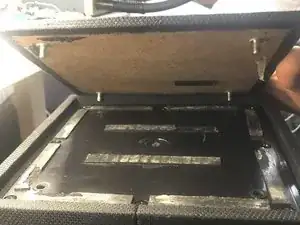

К этому конкретному динамику можно получить доступ с двух сторон: снизу и с боковой стороны. Однако для корректной диагностики необходимо открыть обе стороны для лучшего доступа к внутренностям. Снизу находятся 6 винтов, скрытых под опорными подушками и крышками. На боковой стороне корпуса есть квадратная панель, вставленная в корпус динамика. Эта панель приклеена большим количеством клея. Внутри находится инвертор переменного тока в постоянный (230 В перем. → 18 В пост.) и прямоугольная основная плата, прикрученная к внутренней стенке динамика. Основная плата состоит из двух плат, уложенных друг на друга и скреплённых винтами.

Проведённая диагностика:

После замены сетевого шнура и проверки выходного напряжения инвертора, равного 18 В постоянного тока, было принято, что источник питания переменного и постоянного тока, скорее всего, функционирует правильно. Поэтому я приступил к диагностике основной платы. Для проверки основной платы используйте мультиметр в режиме прозвонки и проверьте, не замыкаются ли конденсаторы на землю.

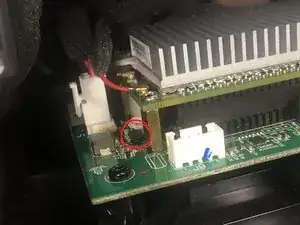

После краткого осмотра было обнаружено, что в одном углу нижней платы несколько конденсаторов замкнуты на землю.

Поскольку тепловизора не было, для поиска компонента, вызвавшего короткое, использовали инструмент подачи напряжения.

К сожалению, довольно дешёвый инструмент подачи напряжения не позволяет большой ток и отключается для защиты. Я перешёл к ручному способу: каждый компонент, замыкавшийся на землю, поочерёдно удалялся с платы с помощью фена для пайки SMD, с повторными измерениями после каждого удаления, чтобы выяснить, когда исчезнет короткое. Удалив и заменив около 10 конденсаторов, было замечено, что короткое всё ещё присутствует. Соседний по схеме понижающий преобразователь (buck) оказался связан с большинством этих конденсаторов. Когда я удалил этот компонент, короткое исчезло. Этот компонент был DC-DC понижающим преобразователем в SMD-корпусе (DDA Package, 8-pin SO PowerPad) под обозначением TPS54335A от Texas Instruments. Его можно заказать онлайн. Функция — снизить входные 18 В до более низкого напряжения, подходящего для основных процессорных чипов. После замены понижающего преобразователя динамик сразу же снова начал работать.

Примечания:

Это руководство предполагало использование станции горячего воздуха. Не у всех есть такие станции и навыки работы с ними для замены SMD-компонентов. Кроме того, возможно, что в вашем случае динамик не работает по другой причине. Тем не менее представленные шаги по диагностике могут помочь определить источник проблемы.
