Разборка Anker SoundCore mini
В этом руководстве описан процесс разборки и сборки bluetooth-колонки Anker SoundCore mini. После разборки отдельные детали можно легко заменить или отремонтировать.
Шаг 1
Осторожно снимите резиновую крышку (приклеена) с основания.

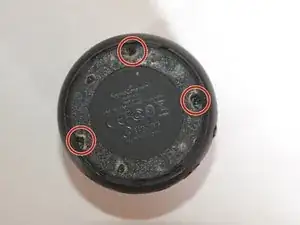

Удалите 3 винта с помощью отвертки.

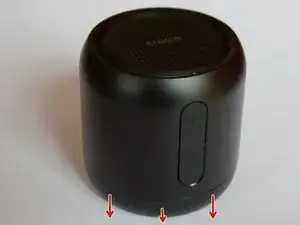

Аккуратно оттяните нижнюю часть, чтобы открыть корпус.
Можно использовать шлицевую отвертку, пластиковую карту и т. п. вдоль зазора для раскрытия, так как кабели внутри закреплены герметизирующей пастой.

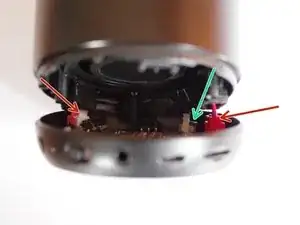

Когда зазор откроется, снимите
красный штекер питания аккумулятора и белый штекер динамика (красные стрелки) из разъёма, потянув их, и
кабель управления громкостью/воспроизведением, потянув за чёрный фиксатор (зелёная стрелка) вверх и вытащив кабель из разъёма
чтобы отделить нижнюю (печатную плату) часть от части с динамиком и аккумулятором.
Шаг 2

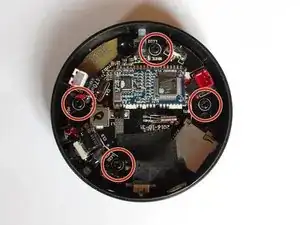

Удалите 4 винта с помощью отвертки и снимите печатную плату с нижней части корпуса.
Примечание: крышка выключателя питания не закреплена ни в корпусе, ни на плате. При сборке обратите внимание на правильное расположение крышки выключателя.
Шаг 3

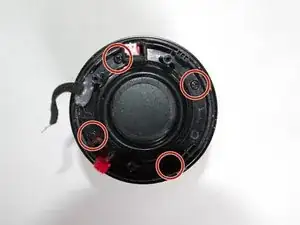

Удалите 4 винта с помощью отвертки.

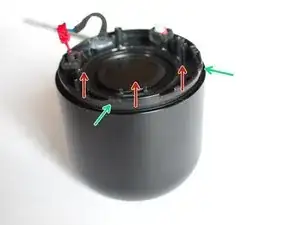

Снимите внутреннюю перегородку с корпуса, потянув, начиная с противоположной стороны от кабеля переключателя громкости/воспроизведения.
Будьте внимательны: кабель переключателя громкости/воспроизведения по-прежнему закреплён с другой стороны, поэтому перегородку невозможно снять без отсоединения разъёма с той стороны.
Можно использовать шлицевую отвертку, пластиковую карту и т. п., чтобы нажать на фиксаторы (зелёные стрелки).
Шаг 4

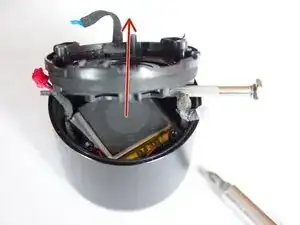

Осторожно извлеките аккумуляторный блок, потянув его вверх (он приклеен только к корпусу динамика).
Шаг 5

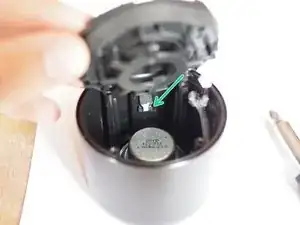

Снимите кабель переключателя громкости/воспроизведения, потянув чёрный фиксатор (зелёная стрелка) наружу, затем вытащив разъём из гнезда. Снимите внутреннюю перегородку вместе с прикреплённым к ней кабелем переключателя громкости/воспроизведения.
Удалите 2 винта с помощью отвертки и извлеките динамик.
Шаг 6

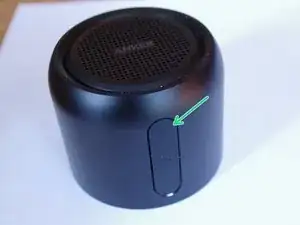

Снимите резиновую крышку переключателя громкости/воспроизведения (зелёная стрелка).
Удалите 2 винта с помощью отвертки.
Выньте панель управления переключателем громкости/воспроизведения из внутренней стороны корпуса.
Заключение
Для сборки устройства выполните действия в обратном порядке.
При сборке обратите внимание
- на правильное вставление всех разъёмов в их гнёзда
- на корректное расположение кабелей динамика и аккумулятора при протягивании их через внутреннюю перегородку (и повторном подключении к плате)
- на правильное положение крышки выключателя при установке печатной платы.
Чтобы сохранить прежнее качество звучания, может потребоваться герметизация отверстий для кабелей во внутренней перегородке после повторного подключения кабелей. В этом случае можно использовать горячий клей или герметизирующую пасту/воск.
Перевод руководства с ifixit.com
